24
Подключение прибора к
источнику газа
Отвод газа расположен в верхней части
духового шкафа, за панелью
управления.
1. При подключении к источнику газа
частично вставьте духовой шкаф в
нишу (примерно на 30 см) и
произведите подключение сверху.
Подключение к источнику газа может
осуществляться двумя способами:
1) Гибкая металлическая трубка
(максимальная длина - до 2 метров)
– привинтите трубку подачи газа к
штуцеру с резьбой 1/2”,
предварительно вставив между
трубкой и штуцером прилагаемую
прокладку.
2) Жесткая металлическая труба
(мягкая медь – минимальный
диаметр 8 мм) – вставьте трубу
подачи газа в штуцер,
предварительно надев на медную
трубу подходящую гайку и
уплотнительную втулку, используйте
для соединения адаптер (не входит
в комплект поставки).
2. Гаечным ключом на 22 мм затяните
гайки, придерживая другим ключом
газовый штуцер, чтобы не повредить
газовую цепь.
Подключение газа
3. Полностью вставьте духовой шкаф в нишу и закрепите, как описано в
соответствующем параграфе.
4. При помощи жидкости для выявления утечек проверьте герметичность
соединений. Никогда не используйте для этого огонь!
Следите за тем, чтобы ни газовый штуцер, ни газовая
соединительная трубка не были пережаты во время
установки духового шкафа.
Использование гибких резиновых шлангов недопустимо.
Вид
сверху
Вид
сверху
Вид
сверху

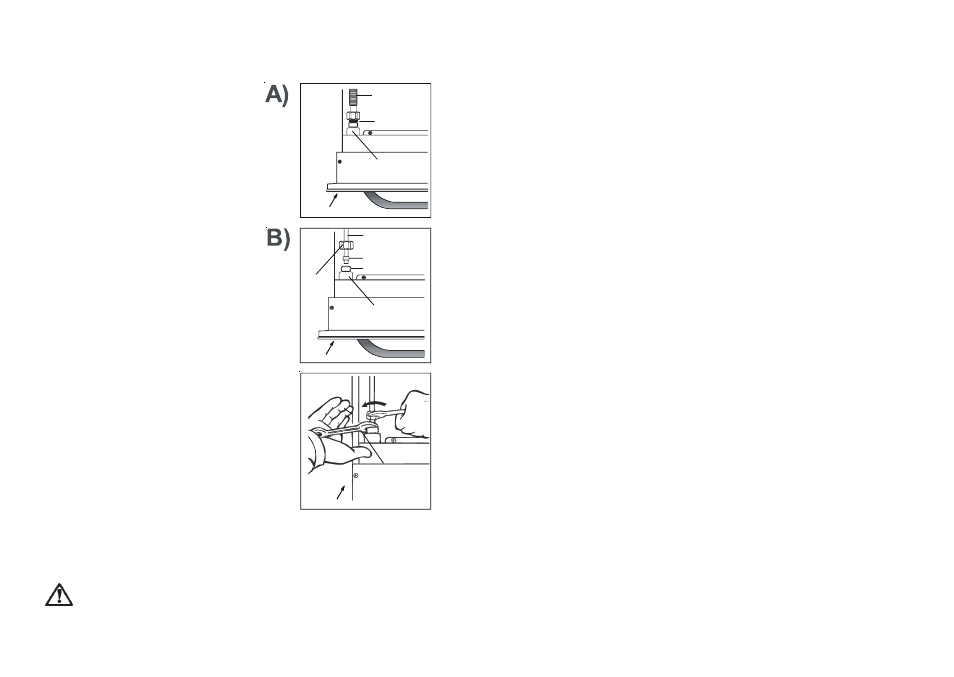

Гибкая металлическая
трубка
Прокладка
Штуцер
Панель управления
Жесткая
металлическая труба
Гайка
Втулка
Адаптер
Штуцер
Панель управления
Гайка
Штуцер
Панель управления
