u Извлеките опорный винт Fig. 6 (22) в комплекте с
шайбой Fig. 6 (23) и регулируемой опорой Fig. 6 (24) ,
вытягивая его вверх.
u Снимите пробку Fig. 6 (21) .
u Открутите Fig. 6 (26) опорный кронштейн Fig. 6 (25) .
u Открутите Fig. 6 (29) опорную деталь Fig. 6 (28) и, пере-
ставив в отверстие на противоположной стороне опор-
ного кронштейна, снова прикрутите.
u Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки Fig. 6 (27) .
u Снова прикрутите опорный кронштейн Fig. 6 (25) на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u Переставьте пробку Fig. 6 (21) в свободное отверстие.
u Вновь установите опорный винт Fig. 6 (22) в комплекте
с шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.

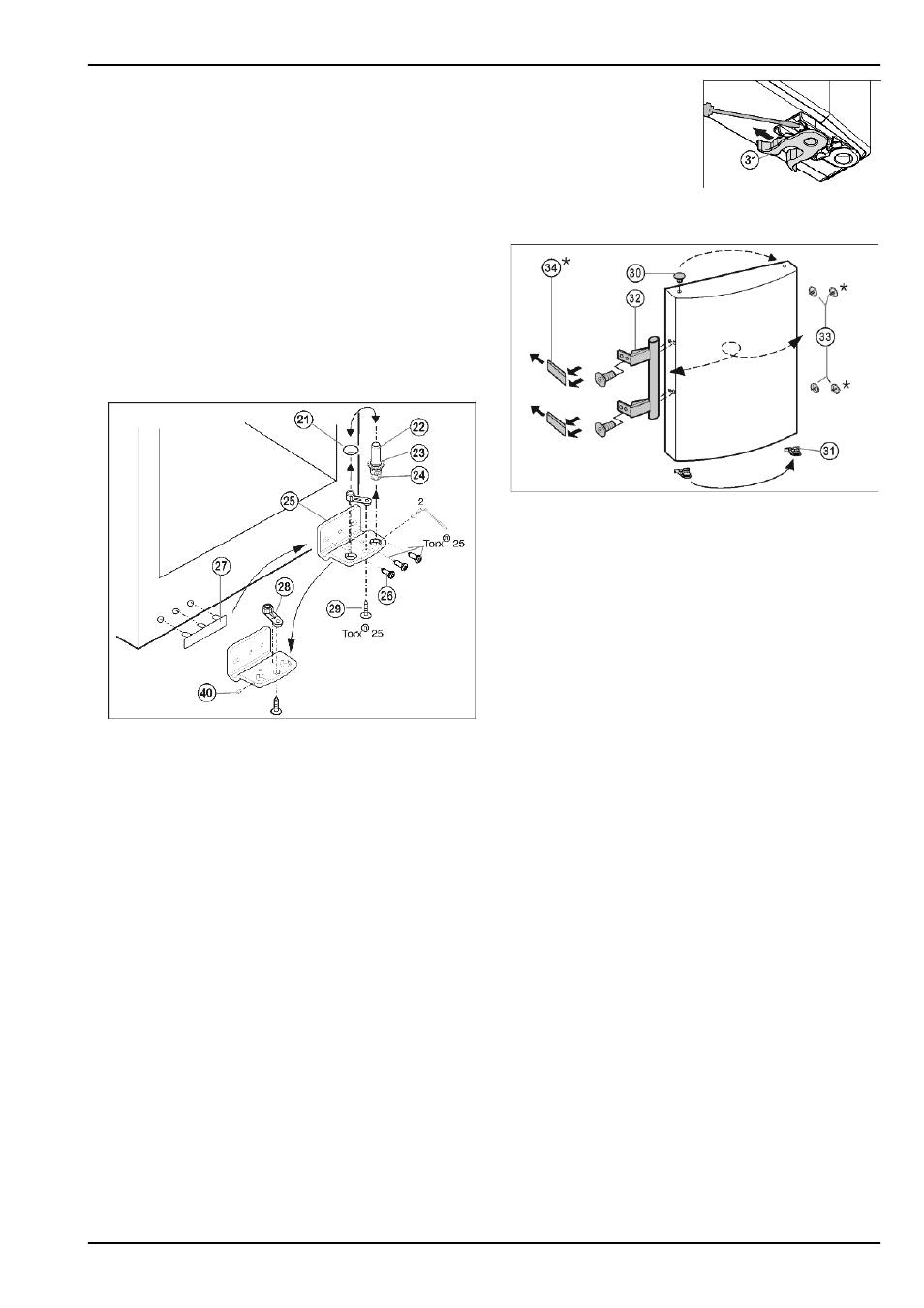

4.3.6 Перестановка опорных деталей
для устройств с регулировкой по высоте
Fig. 7
u Отвинтите установочный винт Fig. 7 (40) приблизи-
тельно на один оборот прилагаемым торцевым ключом.
u Извлеките опорный винт Fig. 7 (22) в комплекте с
шайбой Fig. 7 (23) и регулируемой опорой Fig. 7 (24) ,
вывинчивая его вверх.
u Снимите пробку Fig. 7 (21) .
u Открутите Fig. 7 (26) опорный кронштейн Fig. 7 (25) .
u Полностью выкрутите установочный винт Fig. 7 (40) и
вкрутите на противоположной стороне на нижнем
опорном кронштейне, чтобы он был заподлицо с этим
кронштейном.
u Открутите Fig. 7 (29) опорную деталь Fig. 7 (28) и, пере-
ставив в отверстие на противоположной стороне опор-
ного кронштейна, снова прикрутите.
u Переставьте пробку Fig. 7 (21) в свободное отверстие.
u Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки Fig. 7 (27) .
u Снова прикрутите опорный кронштейн Fig. 7 (25) на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u *Вновь закрутите опорный винт Fig. 7 (22) в комплекте с
шайбой и регулируемой опорой.
u Затяните установочный винт Fig. 7 (40) .
4.3.7 Перестановка ручек
Соответственно на верхней и нижней дверце:
u переставить
пружинный зажим
Fig. 8 (31) : Нажать вниз
язычок защелки, снять
с него пружинный
зажим.
u Вдвинуть пружинный
зажим на новой
стороне шарнира до
защелкивания.
Fig. 8
Fig. 9
u Извлеките пробку Fig. 9 (30) из опорной втулки дверцы
и переставьте.
u Снимите и переставьте на противоположную сторону
дверную ручку Fig. 9 (32) , пробку Fig. 9 (33) и
прижимные пластины* Fig. 9 (34) .
u При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.*
4.3.8 Монтаж нижней двери
u Установите нижнюю дверцу сверху на нижний опорный
винт Fig. 7 (22) .
u Закройте дверцу.
u Снова наденьте пластмассовый колпачок Fig. 5 (10) на
средний опорный кронштейн Fig. 5 (13) .
u Вставьте средний опорный винт Fig. 5 (11) на новой
стороне шарнира через средний опорный кронштейн
Fig. 5 (13) в нижнюю дверцу.
4.3.9 Монтаж верхней двери
u Установите верхнюю дверцу на средний опорный винт
Fig. 5 (11) .
u Установите верхний опорный кронштейн Fig. 4 (3) на
новой стороне шарнира и защелкните в дверце.
u Привинтите верхний опорный кронштейн (с моментом
4 Нм)(2 шт. Torx® 25) Fig. 4 (4) . При необходимости
проделайте отверстия или используйте аккумуля-
торную отвертку.
u Наденьте и защёлкните крышку Fig. 4 (1) и крышку
Fig. 4 (2) на противоположной стороне снаружи.
4.3.10 Выравнивание дверей
u При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 7 (25) и среднем опорном кронштейне Fig. 5 (13)
параллельно корпусу устройства. Для этого выкрутите
средний винт на нижнем опорном кронштейне
Fig. 7 (25) .
Ввод в работу
8 * Наличие в зависимости от модели и комплектации
