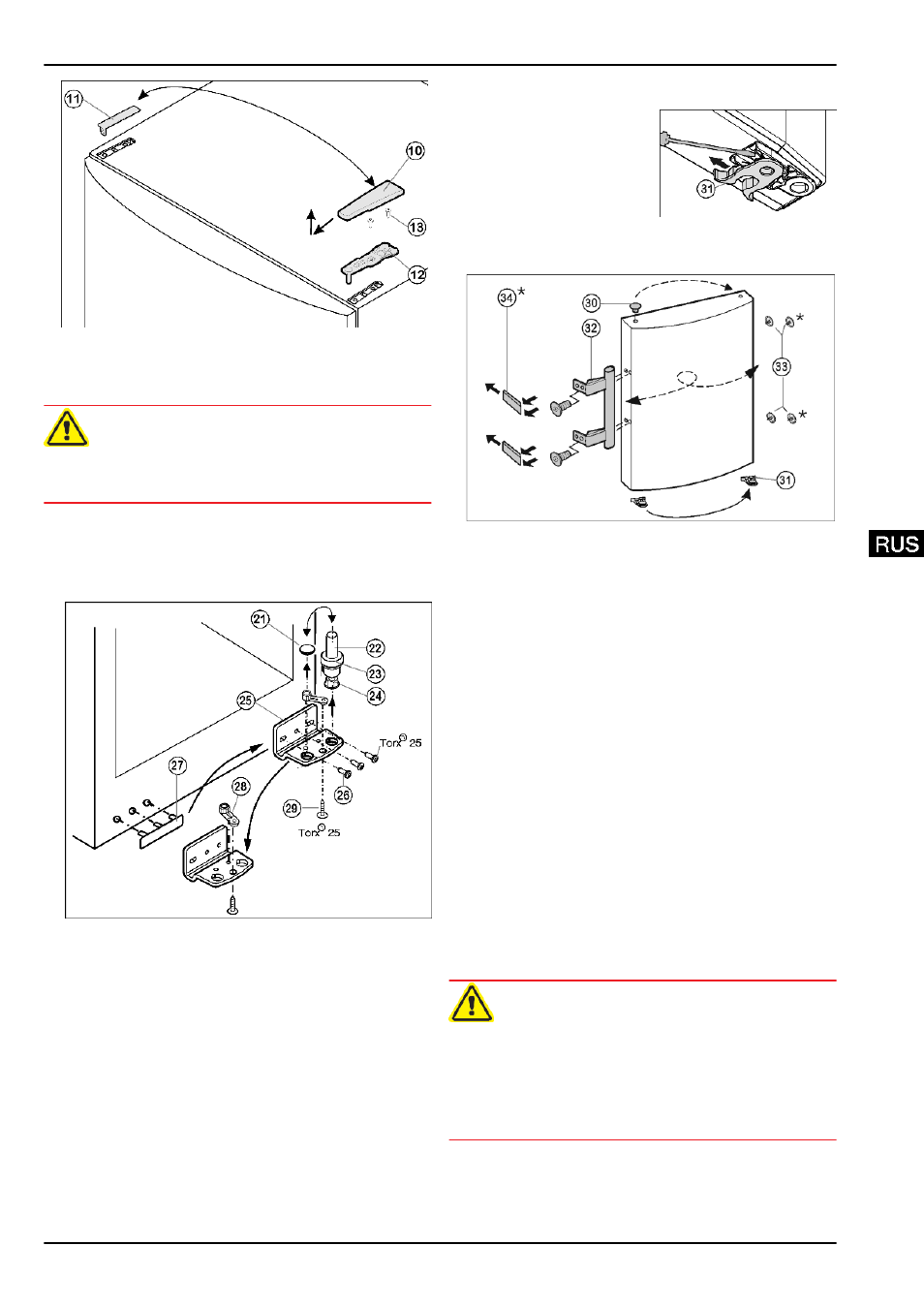

Fig. 4
u Закройте дверцу.
u Потяните крышку Fig. 4 (10) вперед и вверх.
u Снимите крышку Fig. 4 (11) .
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Следует хорошо держать дверь.
u Устанавливайте дверь осторожно.
u Открутите верхний опорный кронштейн Fig. 4 (12) (2 шт.
Torx® 25) Fig. 4 (13) и вытяните вверх.
u Дверь приподнимите и отставьте в сторону.
4.3.2 Перестановка опорных деталей
Fig. 5
u Извлеките опорный винт Fig. 5 (22) в комплекте с
шайбой Fig. 5 (23) и регулируемой опорой Fig. 5 (24) ,
вытягивая его вверх.
u Снимите пробку Fig. 5 (21) .
u Открутите Fig. 5 (26) опорный кронштейн Fig. 5 (25) .
u Открутите Fig. 5 (29) опорную деталь Fig. 5 (28) и, пере-
ставив в отверстие на противоположной стороне опор-
ного кронштейна, снова прикрутите.
u Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки Fig. 5 (27) .
u Снова прикрутите опорный кронштейн Fig. 5 (25) на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u Переставьте пробку Fig. 5 (21) в свободное отверстие.
u Вновь установите опорный винт Fig. 5 (22) в комплекте
с шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.
4.3.3 Перестановка ручки
u переставить
пружинный зажим
Fig. 6 (31) : Нажать вниз
язычок защелки, снять
с него пружинный
зажим.
u Вдвинуть пружинный
зажим на новой
стороне шарнира до
защелкивания.
Fig. 6
Fig. 7
u Извлеките пробку Fig. 7 (33) из опорной втулки дверцы
и переставьте.
u Снимите и переставьте на противоположную сторону
дверную ручку Fig. 7 (32) , пробку Fig. 7 (33) и
прижимные пластины* Fig. 7 (34) .
u При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.*
4.3.4 Монтаж двери
u Установите дверцу сверху на нижний опорный палец
Fig. 5 (22) .
u Закройте дверцу.
u Установите верхний опорный кронштейн Fig. 4 (12) на
новой стороне шарнира и защелкните в дверце.
u Прикрутите верхний опорный кронштейн Fig. 4 (12) (с
моментом 4 Нм)(2 шт. Torx® 25) Fig. 4 (13) . При необ-
ходимости проделайте отверстия или используйте
аккумуляторную отвертку.
u Защёлкните крышку Fig. 4 (10) и крышку Fig. 4 (11) на
противоположной стороне.
4.3.5 Выравнивание дверцы
u При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 5 (25) параллельно корпусу устройства. Для этого
выкрутите средний винт.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u Прикрутите опорные подставки 4 Нм.
u Проверить все болты и при необходимости подтянуть.
Ввод в работу
* Наличие в зависимости от модели и комплектации 7
