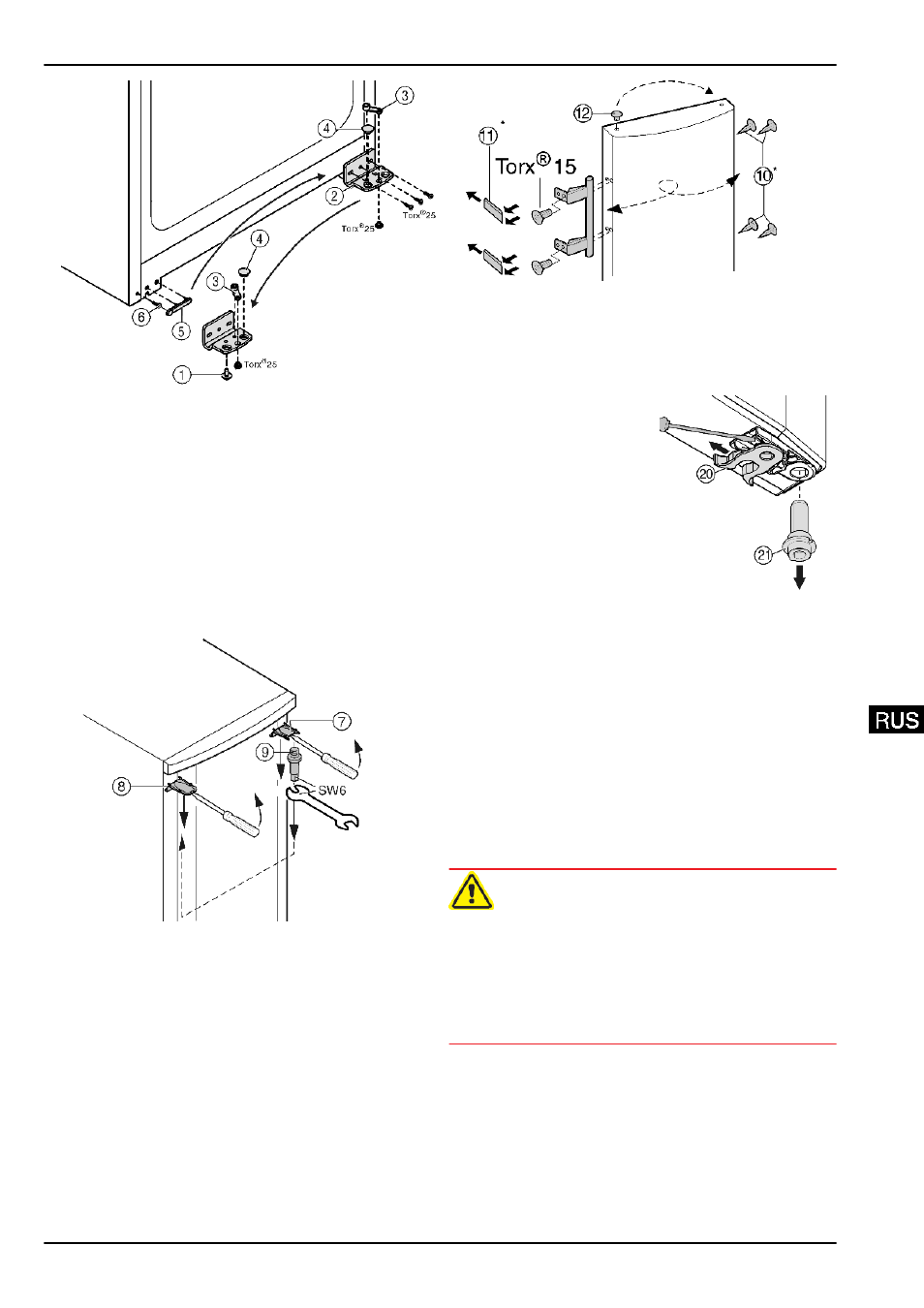

Fig. 5
u Открутите опорный кронштейн Fig. 5 (2) .
u Открутите опорную деталь Fig. 5 (3) и, переставив в
отверстие на противоположной стороне опорного крон-
штейна, снова прикрутите.
u Извлеките заглушку Fig. 5 (4) из опорного кронштейна и
переставьте ее в отверстие на противоположной
стороне опорного кронштейна.
u Осторожно снимите крышку со стороны ручки Fig. 5 (5) .
u Выкрутите болт Fig. 5 (6) и вкрутите на противопо-
ложной стороне.
u Снова установите крышку Fig. 5 (5) .
u Снова прикрутите опорный кронштейн Fig. 5 (2) на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
Fig. 6
u Верхнюю крышку Fig. 6 (7) и крышку Fig. 6 (8) с
помощью отвертки выведите вперед из фиксатора и
снимите, наклоняя вниз.
u Выкрутите опорный палец Fig. 6 (9) и вкрутите на проти-
воположной стороне (с моментом 4 Нм).
u Снова установите крышку Fig. 6 (7) на стороне опорного
пальца: насадите сзади, защелкните спереди.
u Установите крышку Fig. 6 (8) на противоположной
стороне: насадите сзади, защелкните спереди.
Fig. 7
u Извлеките пробку Fig. 7 (12) из опорной втулки дверцы
и переставьте.
u Снимите и переставьте на противоположную сторону
дверную ручку, пробку Fig. 7 (10) и прижимные
пластины Fig. 7 (11) .
u При установке прижимных пластин следите за
правильной фиксацией.
u переставить пружинный
зажим Fig. 8 (20) :
Нажмите вниз язычок
защелки, снимите с него
пружинный зажим.
u Вдвиньте пружинный
зажим на новой стороне
шарнира до защелки-
вания.
u Извлеките опорный
палец Fig. 8 (21) из
втулки двери и вставьте
вместе с шайбами на
противоположную
сторону. Язычок
защелки должен быть
направлен к внутренней
стороне двери, паз — к
внешней стороне.
Fig. 8
u Подвесьте верхнюю часть двери на опорный палец
Fig. 6 (9) .
u Поверните нижнюю часть двери и вставьте опорный
палец Fig. 8 (21) в опорный кронштейн. При необходи-
мости покрутите опорный палец, чтобы он смог заско-
чить.
u Вкрутите фиксирующий винт Fig. 4 (1) внизу в опорный
палец и затяните (с моментом 4 Нм).
u При необходимости выровняйте дверцы через два
продольных паза в опорном кронштейне параллельно
корпусу устройства. Для этого выкрутите средний винт.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u Закрутите опорные кронштейны/пальцы (с моментом
4 Нм).
u Проверить все болты и при необходимости подтянуть.
Ввод в работу
