4.3.3 Перестановка средних опорных
деталей

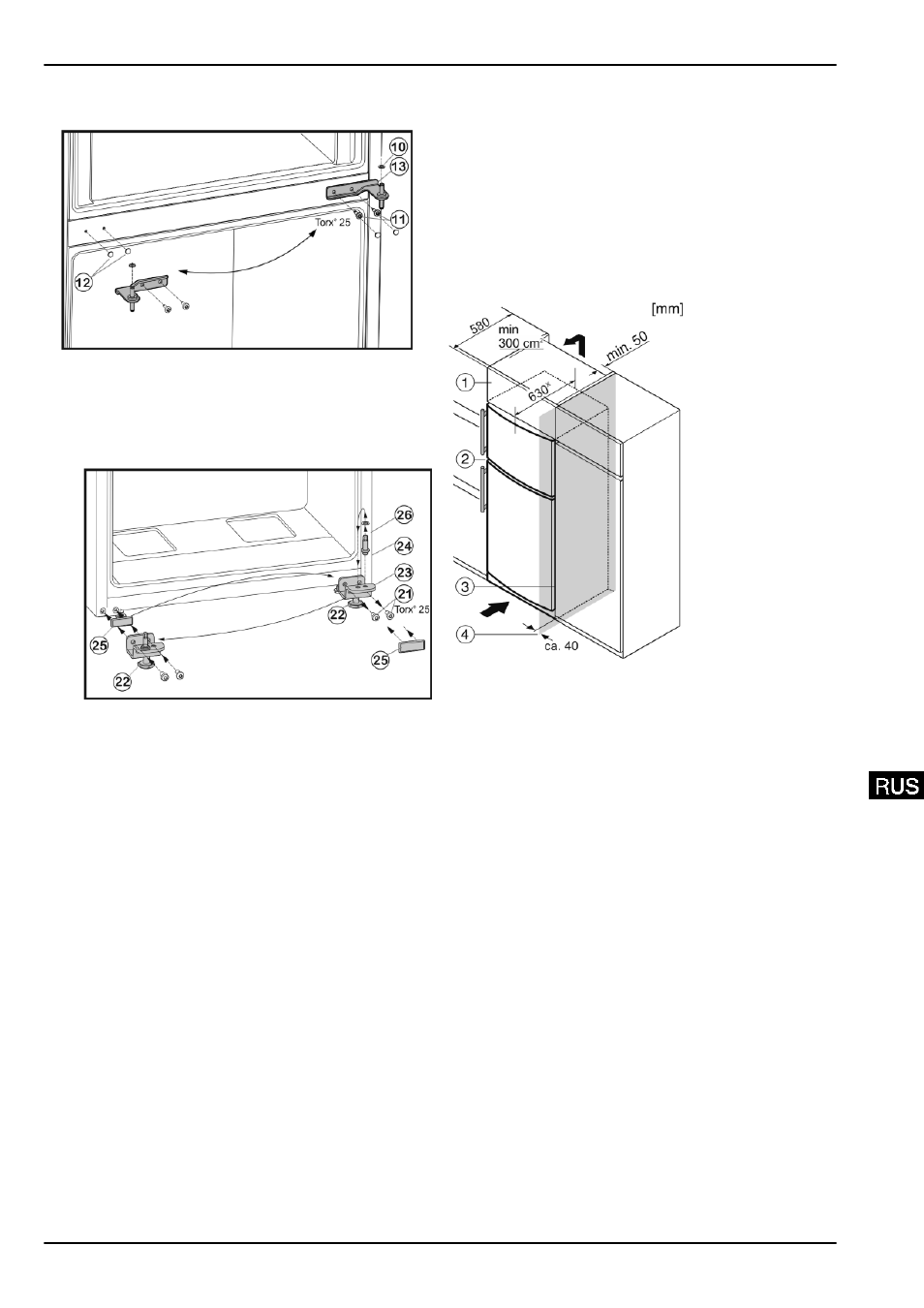

Fig. 5
u Аккуратно снимите крышки Fig. 5 (12) и вставьте их на
противоположной стороне.
4.3.4 Перестановка нижних опорных
деталей
Fig. 6
u Открутите крепежные винты Fig. 6 (21) .
u Снимите нижний опорный кронштейн Fig. 6 (23) вместе
с опорным пальцем Fig. 6 (24) ,шайбой Fig. 6 (26) и регу-
лируемой опорой Fig. 6 (22) .
u Открутите опорный палец Fig. 6 (24) вместе с шайбой
Fig. 6 (26) и, переставив в отверстие на противопо-
ложной стороне опорного кронштейна, снова прикру-
тите.
u Аккуратно снимите защитную пластину Fig. 6 (25) и
переставьте ее на противоположную сторону.
u Прикрутите нижний опорный кронштейн Fig. 6 (23)
вместе с опорным пальцем Fig. 6 (24) , шайбой Fig. 6 (26)
и регулируемой опорой Fig. 6 (22) с новой стороны
шарнира (с моментом 4 Нм), при необходимости
используйте аккумуляторный шуруповерт.
4.3.5 Монтаж нижней двери
u Установите нижнюю дверцу сверху на опорный палец
Fig. 6 (24) .
u Закройте дверцу.
u Вставьте средний опорный кронштейн Fig. 5 (13) с пово-
ротом на 180° в нижнюю дверцу и прикрутите с
помощью крепежных винтов Fig. 5 (11) (2 шт. Torx® 25)
на новую сторону шарнира (с моментом 4 Нм).
u Снова установите пластиковую шайбу Fig. 5 (10) .
4.3.6 Монтаж верхней двери
u Установите верхнюю дверцу на средний опорный крон-
штейн Fig. 5 (13) .
u Установите верхний опорный кронштейн Fig. 4 (3) на
новой стороне шарнира и защелкните в дверце.
u Привинтите верхний опорный кронштейн (с моментом
4 Нм)(2 шт. Torx® 25) Fig. 4 (4) . При необходимости
проделайте отверстия или используйте аккумуля-
торную отвертку.
u Наденьте и защелкните крышку Fig. 4 (1) на противопо-
ложной стороне снаружи.
u Также наденьте сверху и защелкните крышку Fig. 4 (2)
на противоположной стороне.
u Выверните регулируемую опору Fig. 6 (22) на нижнем
опорном кронштейне Fig. 6 (23) до ее соприкосновения
с полом.
4.4 Установка в кухонную стенку
Fig. 7
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
x В устройствах, в комплект поставки которых входят
пристенные распорки, величина увеличивается на 35 мм
(см. 4.2) .
Устройство может быть окружено предметами кухонной
обстановки. Чтобы уравнять устройство Fig. 7 (2) по
высоте с кухонной стенкой, можно установить над устрой-
ством соответствующий дополнительный шкафчик
Fig. 7 (1) .
При комбинировании с кухонными шкафами (глубина
макс. 580 мм) устройство можно установить непосред-
ственно рядом с кухонным шкафом Fig. 7 (3) . Устройство
выступает сбоку на 34 мм x и по центру на 50 мм x относи-
тельно передней стенки кухонного шкафа.
Требования к вентиляции:
- На задней стенке шкафчика должен быть вентиля-
ционный канал глубиной не менее 50 мм по всей
ширине этого шкафчика.
- Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см 2 .
- Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при
работе.
Если устройство установлено на шарнирах у стены
Fig. 7 (4) , то расстояние между устройством и стеной
должно быть не менее 40 мм. Настолько выступает ручка
при открытой дверце.
Ввод в работу
