Инструкция по эксплуатации Liebherr WTes 5872 Vinidor
Страница 11
109
RUS
8
9
10

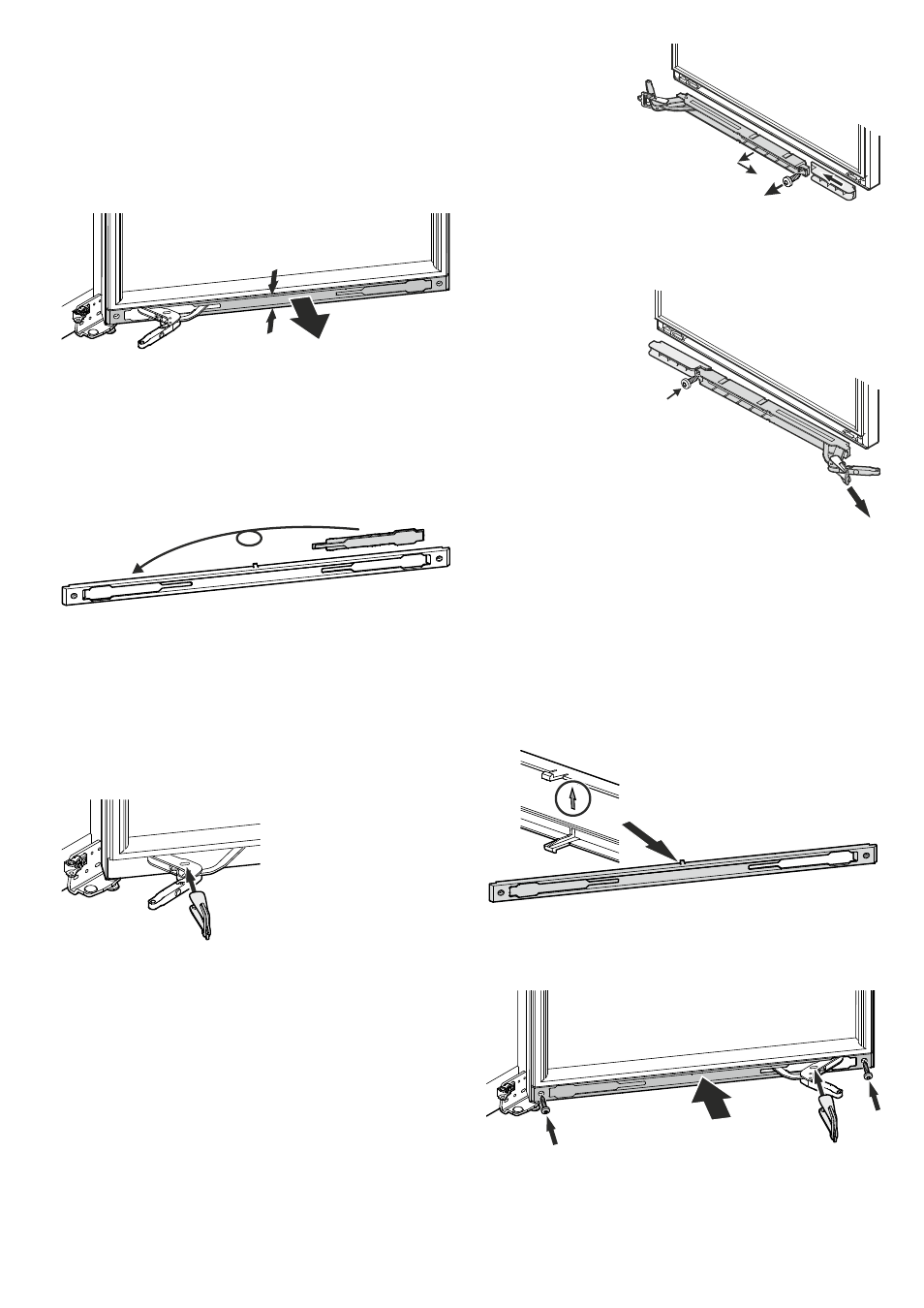

8. Сдавите планку посередине и выведите
ее из зацепления. Снимите планку.
9. Переставьте бленду в планке.
10. Наденьте красный фиксирую-
щий зажим на шарнир.
11. Выкрутите винт.
12. Откиньте амор-
тизатор плавного
закрывания спра-
ва, потяните впра-
во и вытащите.
13. Сдвиньте вставку влево и вы-
тащите ее.
11
12
13
17
18
14. Поверните встав-
ку на 180° и снова
вставьте на противопо-
ложной стороне.
15. Разверните амортизатор плавного
закрывания на 180° и снова вставьте
его на противоположной стороне. Затем
прикрутите обе детали.
16. Снимите красный фиксирующий зажим.
Соблюдайте предупредительное ука-
зание, содержащееся в пункте 7!
С внутренней стороны по центру
планки видна стрелка.
Во время монтажа она должна по-
казывать вверх.
Указание по монтажу нижней планки
17. Вставьте и прикрутите планку.
18. Наденьте красный фиксирующий зажим на шарнир.
14
15
16
