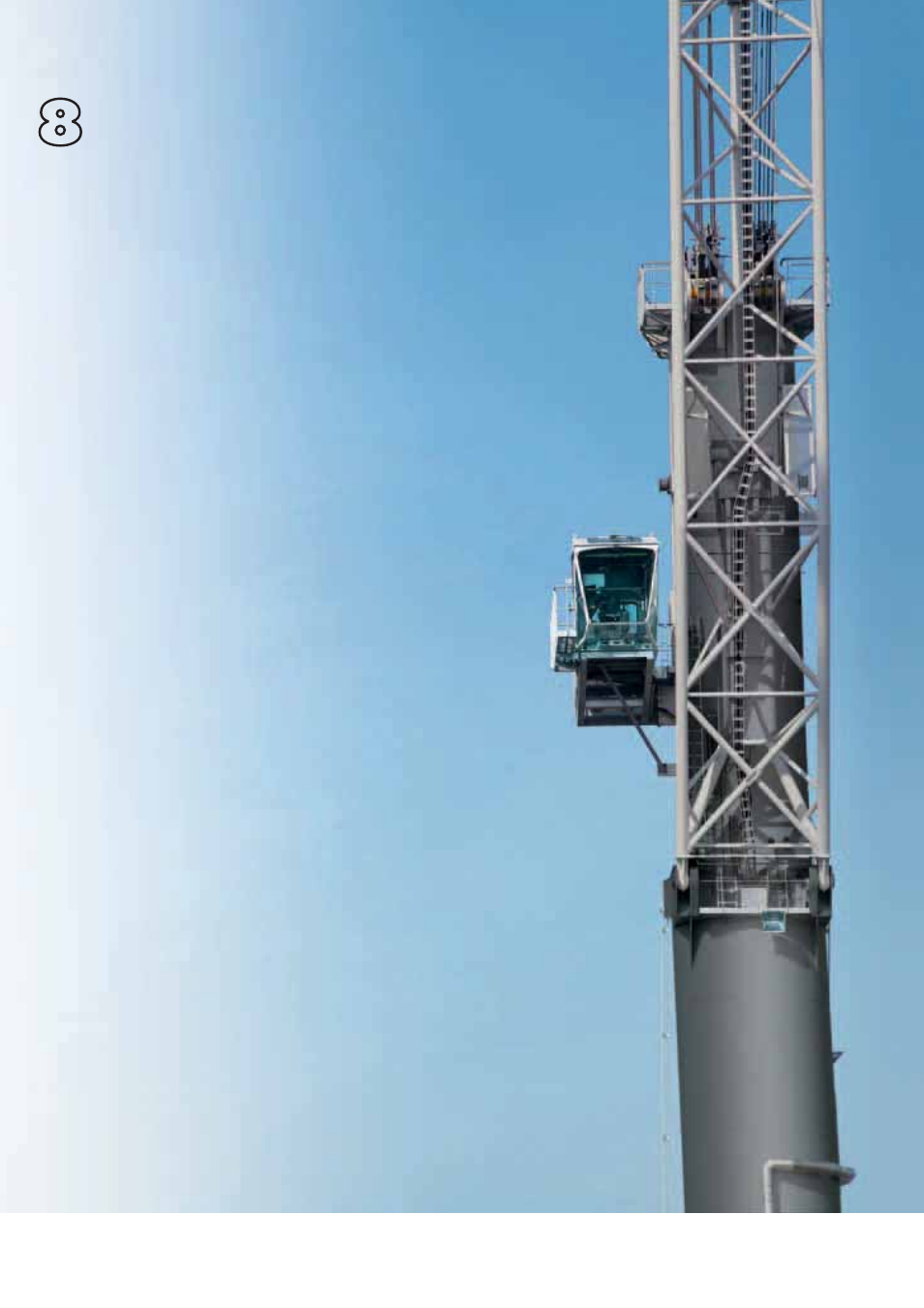

Трубчатая конструкция башни: внешний вид
Башня и стрела
Трубчатая конструкция башни:
Стальной каркас башни выполнен в виде жесткой гер-
метичной сварной конструкции трубчатого типа. Дан-
ный каркас является частью уникальной системы, на
которую приходятся все статические и динамические
нагрузки, распределяющиеся наилучшим образом на
подшипнике опорно-поворотного устройства. Винто-
вая лестница хорошо освещена и снабжена перила-
ми и настилами, которые обеспечивают удобный до-
ступ к башенной кабине. Доступ к верхней платформе
башни и канатным шкивам также осуществляется по
этому маршруту.
s¬
Уменьшение нагрузки при повороте
s¬
Малая нагрузка на сварные швы
s¬
Больший срок службы механизмов поворота и шасси
s¬
Безопасный и удобный доступ в башенную кабину
внутри башни
Стреловой цилиндр
Шток цилиндра полностью защищен в парковочном
положении крана. Вследствие того, что цилиндр из-
менения вылета стрелы находится над стрелой, стол-
кновение раскачивающегося груза и цилиндра во
время работы крана невозможно.
s¬
Не требует обслуживания
s¬
Меньше коррозии
s¬
Стреловой цилиндр защищен от повреждений
s¬
Отсутствие риска потери устойчивости
(только сила давления)
Стрела
Стрела крана имеет трубчато-решетчатую стальную
конструкцию с тремя силовыми хордами в попереч-
ном сечении и состоит из 2 секций (корневой и голов-
ной). При необходимости стрела может быть опущена
с опорой оголовком на землю. Бесшовная высоко-
прочная стальная трубчатая конструкция гарантирует
безотказную работу при температуре до -40 °C.
s¬
Большая прочность / высокий уровень
жесткости
конструкции
s¬
Точность движений крана
s¬
Высота шарнира стрелы: до 23,4 м
