31
Подключение варочной поверхности
· Убедитесь в отсутствии повреждений при
транспортировке. Устанавливайте устройство
только в том случае, если оно не повреждено.
· При установке встраиваемой варочной
поверхности переднюю поперечину
соответствующего кухонного шкафа следует
убрать, чтобы обеспечить беспрепятственное
рассеивание излучаемого тепла.
· Размеры вырезов в рабочем столе и размеры
креплений с рекомендациями по их установке
следует взять из инструкций по установке
варочной поверхности.
· Обычно встроенные варочные поверхности
размещают над встроенной духовкой или блоком
управления. В случае размещения над блоком
управления рекомендуется встроить
дополнительное дно. Таким образом будет
обеспечена защита от поражения электрическим
током в соответствии с действующими
правилами.
· При других вариантах установки варочной
поверхности (без размещения непосредственно
под ней встроенной духовки или блока
управления) необходимо учитывать следующее:
Расстояние от зон нагрева до мебели
должно быть не менее 130 мм. При
необходимости следует установить
дополнительную теплоизоляцию. Под
варочной поверхностью не должно быть
никаких ящиков.
Пространство под варочной поверхностью
должно быть закрыто со всех сторон,
чтобы не было доступа к е¸ нижней части.
· При установке варочных поверхностей
других конструкций необходимо следовать
документации, прилагаемой к данной
конкретной варочной поверхности.

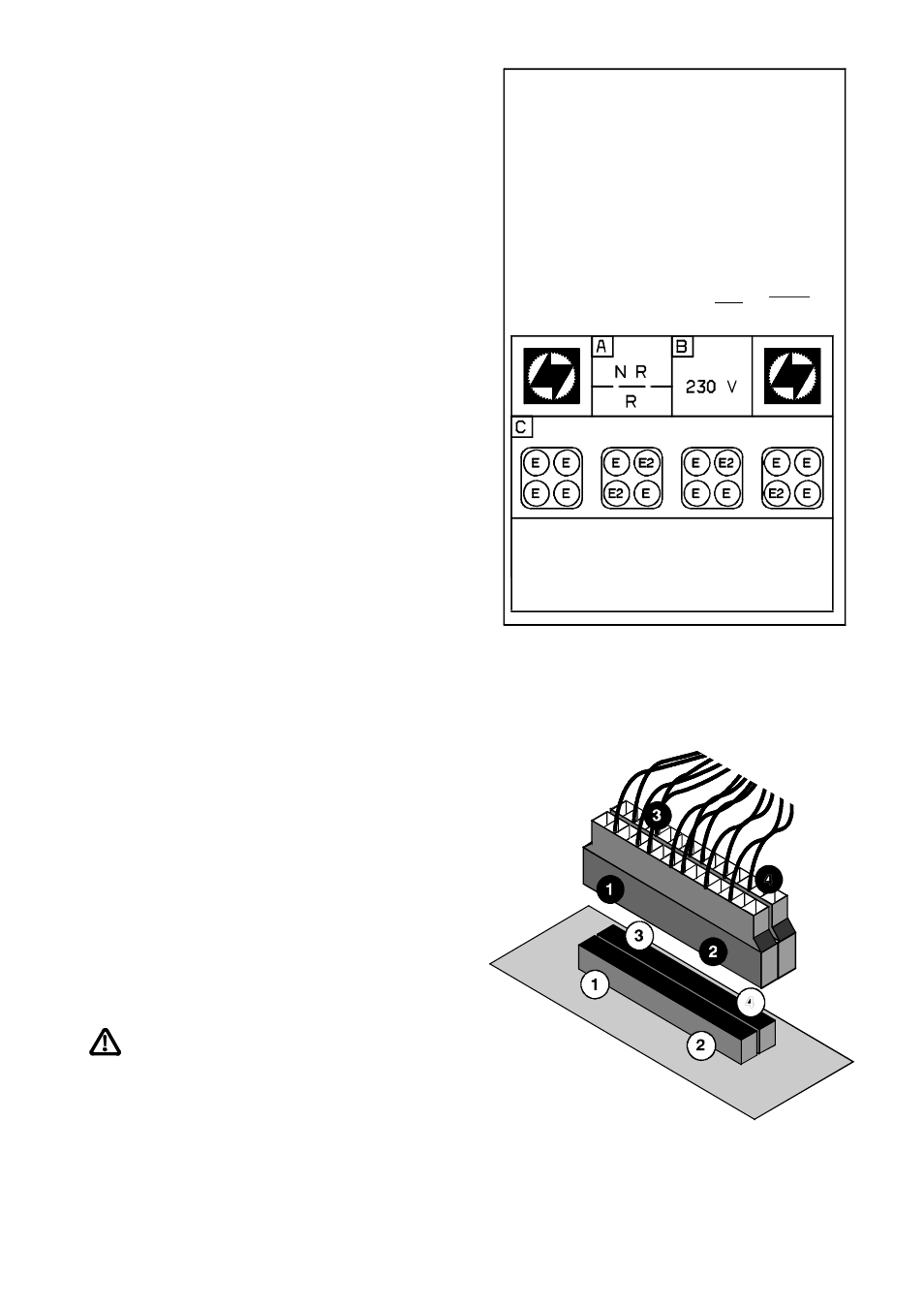

· На корпусе духовки имеются два 14-
штырьковых раъ¸ма для подключения варочной
поверхности. Разъем варочной поверхности
должен быть вставлен до упора вертикально
сверху, так, чтобы помеченные на рисунке
цифрами 1-2-3-4 точки были совмещены.
Соединительные провода уложите боковой
стороне верхней части духовки.
Перед включением необходимо удалить с
прибора все остатки защитной фольги.
После включение прибора необходимо
поочередно на короткое время включить
все нагревательные элементы с
максимальной нагрузкой, чтобы проверить
их работоспособность.
Встроенные духовки и подключаемые к ним
встроенные варочные поверхности снабжены
специальной системой разъемов. В наклейках на
духовке и на варочной поверхности содержится
информация о допустимых вариантах подключения.
Пожалуйста, проверьте совместимость:
Поле A - Оборудование, снабженное (R) или не
снабженное (NR) индикатором остаточного тепла
Поле B - Номинальное напряжение для варочной
поверхности
Поле C - Схема варочной поверхности:
Описание варочных зон на табличке на варочной
поверхности должно соответствовать одной из
приведенных ниже схем.
ВНИМАНИЕ!
Для обеспечения безопасности и бесперебойной
работы подключайте к духовому шкафу только
те варочные поверхности, которые соответствуют
характеристикам, приведенным в полях A, B è C.
Цифры 1-2-3-4 нанесены на разъем и на его
на его ответную часть рядом с контактами.
