Инструкция по эксплуатации
8
HR-915
5.2. Подключение колонок
Предупреждение!
Не замыкайте между собой концы акустического кабеля.
Всегда соблюдайте полярность. Плюсовой акустический провод подсоедините к плюсовой клемме усилителя,
минусовой акустический провод подсоедините к минусовой клемме усилителя.
Для лучшего соединения концов кабеля с клеммой или зажимом снимите 10 мм изоляции.
Для подключения кабеля откройте зажим, вставьте в отверстие зажима конец кабеля и отпустите пружину зажима.

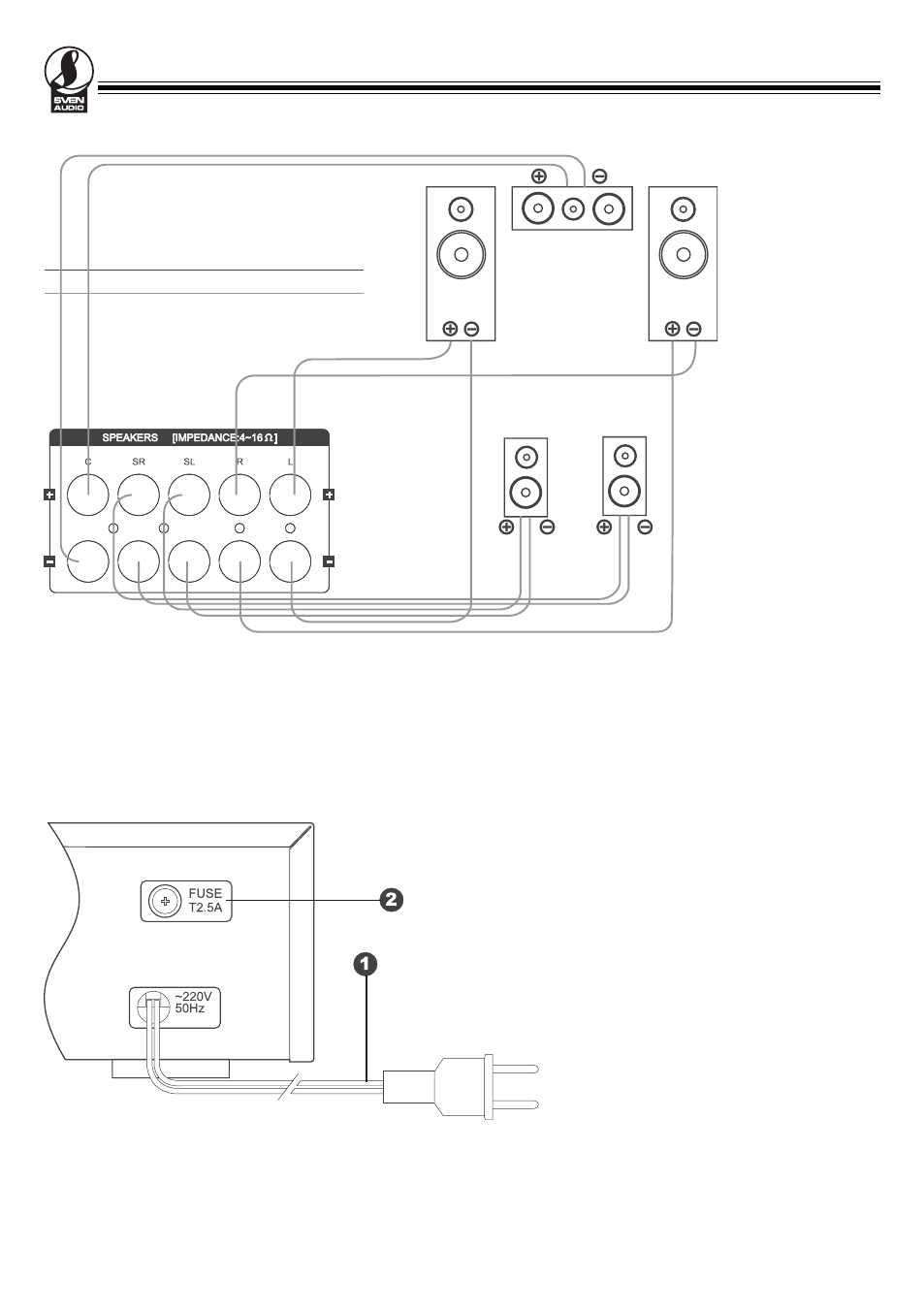

Подключения акустической системы к усилителю проводите в соответствии с рисунком 4.
5.3. Подключение к сети питания
Подключение к сети питания проводите в соответствии с рисунком 5.
1. Держатель предохранителя (плавкий предохранитель на 2,5 A)
2. Силовой кабель питания.
Предупреждение!
Во избежание поражения электрическим током меняйте предохранитель только на аналогичный и только после
отключения вилки силового кабеля усилителя от сети питания.
Рис. 4.
Рис. 5.
