8
Первые шаги
Для телевизионного и видео формата
Это устройство не может преобразовывать видео сигналы.
Если видео сигнал одного устройства отличается от сигнала
другого устройства (например, у одного S-Video, а у другого
композитный), просмотр изображения может оказаться
невозможным. В этом случае сведите форматы видео
сигналов обоих устройств к композитному или S-Video
формату; если Вы этого не сделаете, то Вам придется
переключать формат сигнала на телевизоре всякий раз при
изменении источника сигнала.
Для аналогового декодера
Для просмотра или записи на видеомагнитофон
закодированных передач Вам следует подключить к
Вашему видеомагнитофону аналоговый декодер и
выбрать на видеомагнитофоне соответствующий канал.
Если на Вашем видеомагнитофоне нет разъема для
декодера, подключите декодер к телевизору.
Ознакомьтесь также с инструкциями для используемых
устройств.
Для T-V LINK
• Вы можете пользоваться функцией T-V LINK при
подключении к этом устройству телевизора и
видеомагнитофона, совместимых с системой T-V LINK,
при помощи полноконтактного кабеля SCART. Для
получения информации о системе T-V LINK ознакомьтесь
с инструкциями для телевизора и видеомагнитофона.
• Для использования функции T-V LINK подключите кабель
SCART к разъему EXT-2 на Вашем телевизоре JVC,
совместимом с функцией T-V LINK.
• Некоторые видео устройства поддерживают стандарт
обмена данными T-V LINK. Для получения более
подробной информации ознакомьтесь с инструкциями
для этих устройств.
Подключение аудио/видео устройств
Помимо разъемов SCART, это ресивер оборудован следующими видео разъемами:
• Компонентным видео входом/выходом: VIDEO IN, DVR/DVD IN, MONITOR OUT
• Композитным и S-Video входом: VIDEO IN
ВАЖНАЯ ИНФОРМАЦИЯ
Компонентные видео сигналы, поступающие на гнезда COMPONENT, выводятся только через гнезда MONITOR OUT.
Таким образом, если телевизор подключен к ресиверу через разъем SCART (TV), а воспроизводящее видео устройство
подключено к телевизору через компонентные гнезда (VIDEO IN или DVR/DVD IN), Вы не можете просматривать
воспроизводимое изображение на экране телевизора.

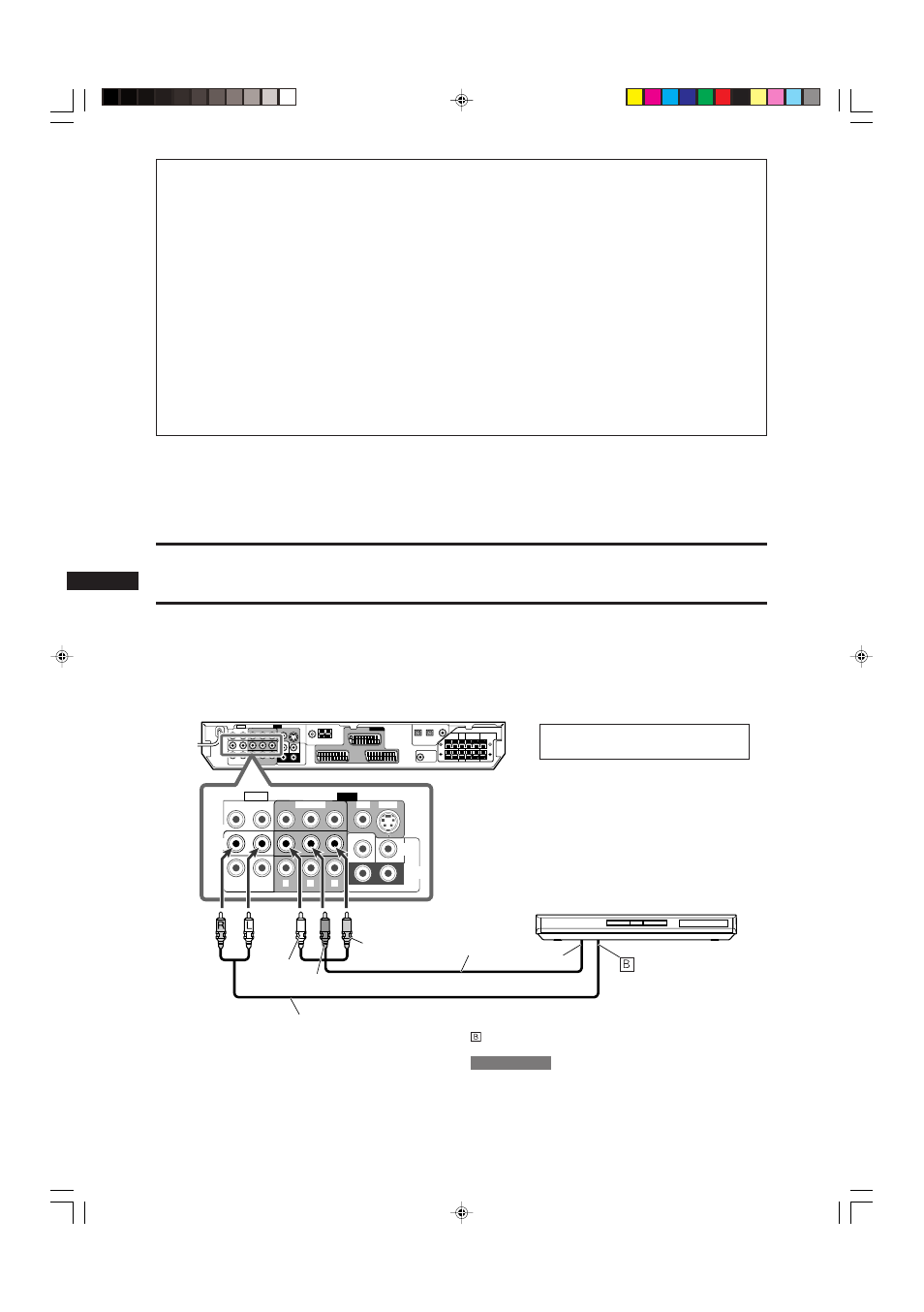

7 Подключение проигрывателя или записывающего устройства DVD к гнездам DVR/DVD IN
Для того, чтобы в полной мере воспользоваться преимуществами материалов в форматах Dolby Digital и DTS (включая
материалы в двойном монофоническом формате), подключите записывающее устройство DVD или проигрыватель DVD
через разъемы цифрового входа (см. стр. 11).
При подключении проигрывателя или записывающего устройства DVD через гнезда стерео выхода:
Å К компонентному видео выходу
К левому/правому каналам аудио выхода
ПРИМЕЧАНИЯ
• Правильно подключите разъемы Y, P
B
и P
R
.
• Не подключайте различные устройства к гнездам AUDIO
DVR/DVD IN и к разъему AV IN/OUT (SCART) DVR/DVD
(см. стр. 7); в противном случае будет выводиться звук
от обоих устройств одновременно.
Проигрыватель или
записывающее устройство DVD
Y
AUDIO
P
B
P
R
VIDEO
S-VIDEO
SUB-
WOOFER
DVR/DVD
IN
MONITOR
OUT
RIGHT
LEFT
SURR-L
SURR-R
CENTER
VIDEO
IN
DVD
MULTI IN
VIDEO
COMPONENT
Å
Отключите все устройства перед
началом подключений.
Красный
Белый
Зеленый
Синий
Красный
Стереофонический аудио
кабель (не входит в комплект)
Компонентный
видео кабель
(не входит в
комплект)
