Подключение

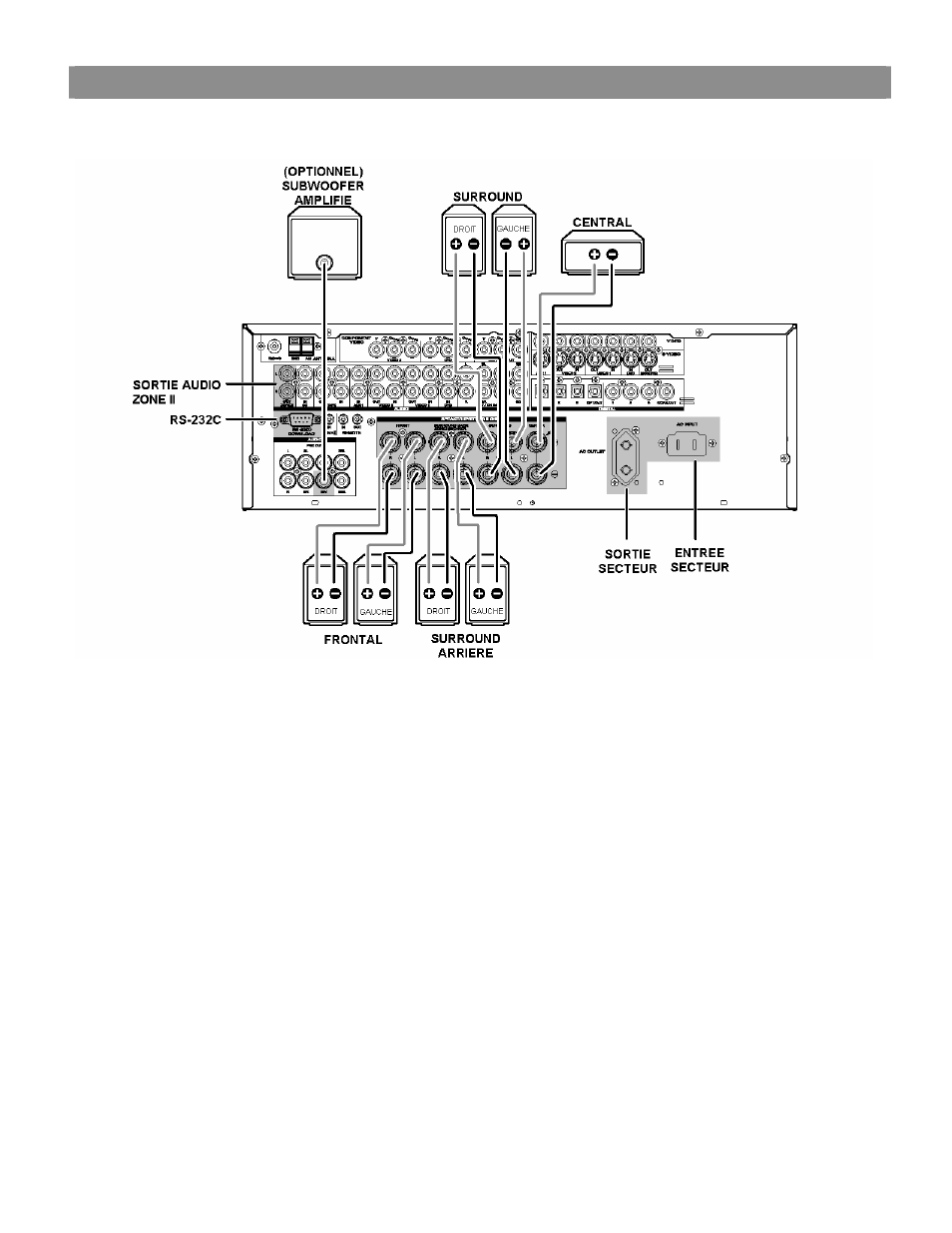

АКУСТИЧЕСКИХ СИСТЕМ, ВНЕШНИХ УСИЛИТЕЛЕЙ (PRE OUT), К ДОПОЛНИТЕЛЬНОЙ
СЕТЕВОЙ РОЗЕТКЕ, ИНТЕРФЕЙС RS-232C
(**)
ВЫХОДЫ ДЛЯ АКУСТИЧЕСКИХ
СИСТЕМ ЗОНЫ 2
Эти выходы используются либо для центральных
тыловых
акустических систем, либо для
дополнительных акустических систем зоны II:
Как правило, к этим клеммам подсоединяются левая
и правая тыловые центральные АС в 7.1-канальной
системе. Однако, можно подключить к нем
акустические системы во второй зоне озвучивания,
сигнал для которой выбирается в меню MULTI
SPEAKER. По умолчанию эти выходы работают для
подключения тыловых центральных АС, поэтому для
использования их во второй зоне прослушивания,
необходимо установить параметр MULTI SPEAKER,
в установке ZONE II SET UP экранного меню
ресивера. Подробнее настройка MULTI SPEAKER
описана на странице 30.
При подключении дополнительных акустических
систем MULTI SPEAKER следует соединить кабелем
коричневую и черную клеммы SBL (левый
центральный тыл) с красной и черной клеммами на
левой АС дополнительной зоны прослушивания, а
желто-коричневую и черную клеммы SBR (правый
центральный тыл) с красной и черной клеммами на
правой АС дополнительной зоны прослушивания.
АУДИОВЫХОДЫ ЗОНЫ 2
Если для зоны озвучивания 2 используются внешние
усилители
мощности или распределитель
видеосигнала, то подключите к ним эти разъемы.
Разъем PRE OUT (Сабвуфер)
Разъем используется для подключения активного
сабвуфера или пассивного сабвуфера с усилителем
мощности (приобретаются отдельно).
Кабель электропитания (сетевой
разъем)
Напряжение в питающей электросети должно
соответствовать значению, установленному для
ресивера. Проверьте это перед подключением
сетевого кабеля.
Вынимая или вставляя кабель электропитания,
всегда держите его за вилку.
ДОПОЛНИТЕЛЬНАЯ СЕТЕВАЯ
РОЗЕТКА (ВКЛЮЧАЕМАЯ)
Напряжение на эту розетку подается тогда, когда
ресивер включен.
