7
Подключение видео компонентов
Перед подключением отключите питание всех компонентов.
• На рисунках ниже приведены типичные примеры входных/выходных терминалов. При подключении других компонентов см.
также инстр укции по эксплу атации данных компонентов, так как названия их терминалов могут отличаться от приведенных в
данном руководстве.

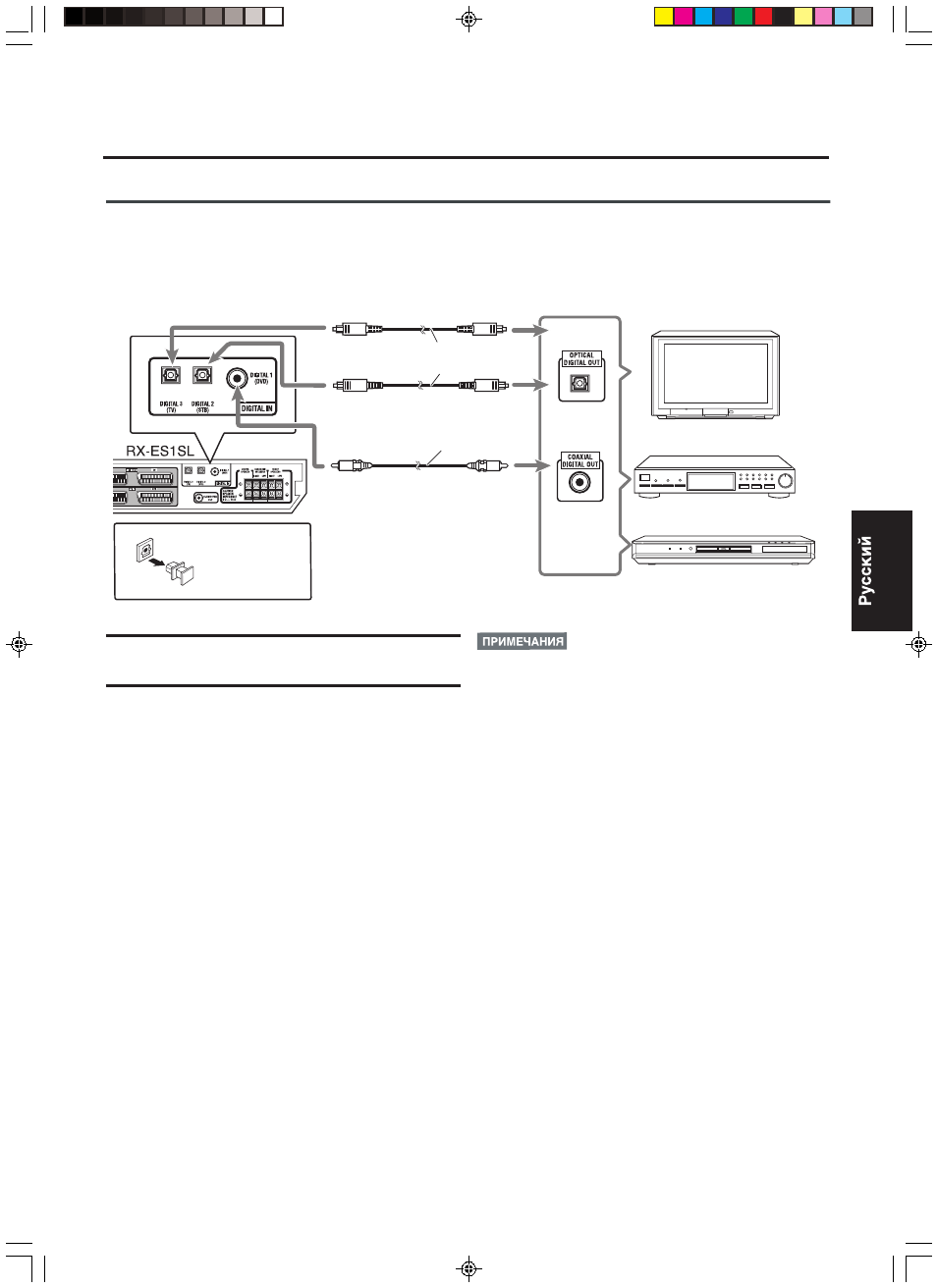

Цифровое подключение
С чего начать
DVD проигрыватель
STB (Set Top Box)
Телевизор
ВНИМАНИЕ:
При подключении в цепь между компонентами источников и
данным ресивером какого-либо устройства, у силивающего
звучание, звук, выходящий из ресивера может быть искажен.
• При отправке с завода изготовителя терминалы DIGITAL IN
были установлены для следующих компонентов.
– DIGITAL 1 (коаксиальный): Для DVD проигрывателя
– DIGITAL 2 (оптический): Для STB (Set Top Box) тюнера
– DIGITAL 3 (оптический): Для TV тюнера
При подключении других компонентов измените соответству-
ющим образом настройки цифрового входного терминала
(DIGITAL IN). См. "Настройка цифровых входных (DIGITAL IN)
терминалов - DIGITAL IN" на стр. 18.
• Выберите соответствующий цифровой входной режим.
См. "Выбор аналогового или цифрового входного режима" на
стр. 10.
ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ
Оптический цифровой шнур (не
входит в комплект поставки)
Цифровой коаксиальный шнур
(в комплект поставки
входит 1 кабель)
Перед подключени-
ем оптического
цифрового шнура,
снимите с него
защитный колпачок.
