7. ПОДКЛЮЧЕНИЕ ТЮНЕРА И УСИЛИТЕЛЯ
Перед подключением все компоненты системы должны быть выключены. После под-
ключения все клеммы должны быть хорошо зажаты.
7.1. Подключение антенн

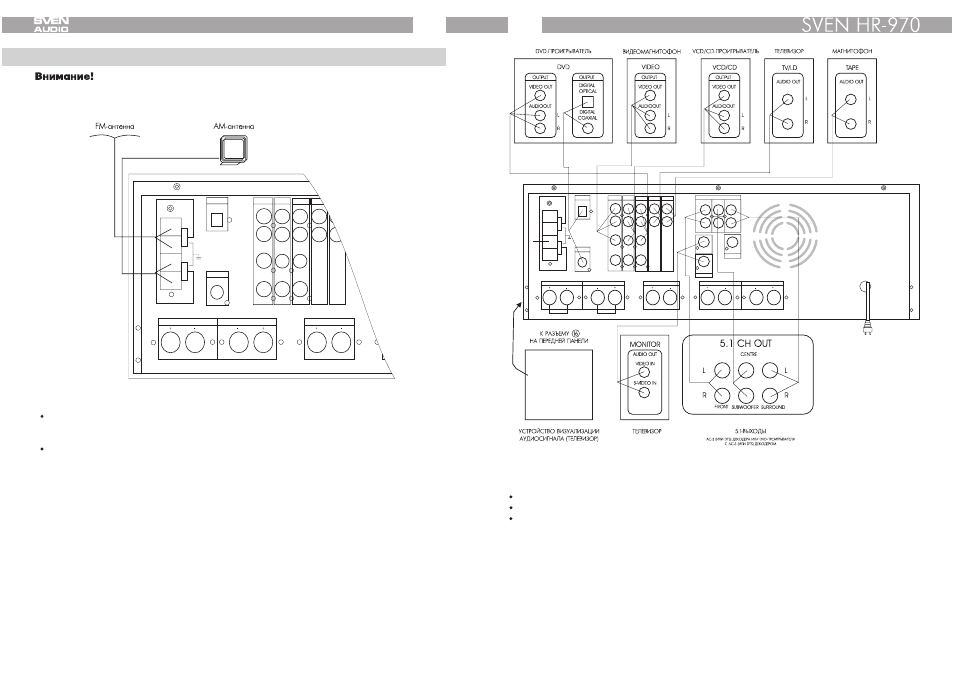

Рис. 4.
Подключите вывода петлевой АМ-антенны к зажимам на задней панели усилителя. Уста-
навливайте АМ-антенну подальше от осветительных приборов и видеопроигрывателей для
снижения уровня шума и помех.
Подключите вывода FM-антенны к зажимам на задней панели усилителя.
Сориентируйте FM-антенну в пространстве таким образом, чтобы качество приема было
наилучшим. Если сигнал от прилагаемой антенны будет недостаточным, используйте наруж-
ную FM-антенну.
7.2. Подключение источников сигнала.
Для подключения источников сигнала используйте только RCA-джеки («тюльпаны»). Убеди-
тесь в правильности соединения видео, левого и правого аудиоканалов. Желтый видео RCA-
джек должен быть вставлен в желтый разъем усилителя, левый аудио RCA-джек должен
быть вставлен в левый разъем усилителя (он белого цвета), а правый аудио RCA-джек –
в правый разъем усилителя (он красного цвета).
Если воспроизводящее оборудование имеет S-video выход, соедините его через соответ-
ствующий разъем и кабель с S-video входом телевизора. Это улучшит изображение.
Подключение аппаратуры к усилителю проводите в соответствии с рис. 5.
11
Рис. 5.
7.3. Подключение колонок
Используйте высококачественные акустические системы с сопротивлением 8 Ом
Не замыкайте между собой концы акустического кабеля
Всегда соблюдайте полярность
Плюсовой акустический провод подсоедините к плюсовой клемме усилителя, минусовой аку-
стический провод - к минусовой клемме усилителя.
Для лучшего соединения концов кабеля с клеммой или зажимом усилителя и колонок сни-
мите 10 мм изоляции с конца кабеля и скрутите его, как показано на рис. 6.
Для подключения кабеля открутите клемму или отройте зажим, вставьте в отверстие клем-
мы или зажима конец кабеля и плотно закрутите клемму или отпустите пружину зажима.
Если Вы используете разъем на конце кабеля - «банан», вставьте его в клемму, как показано
на рис. 7 (справа).
