5
Русский

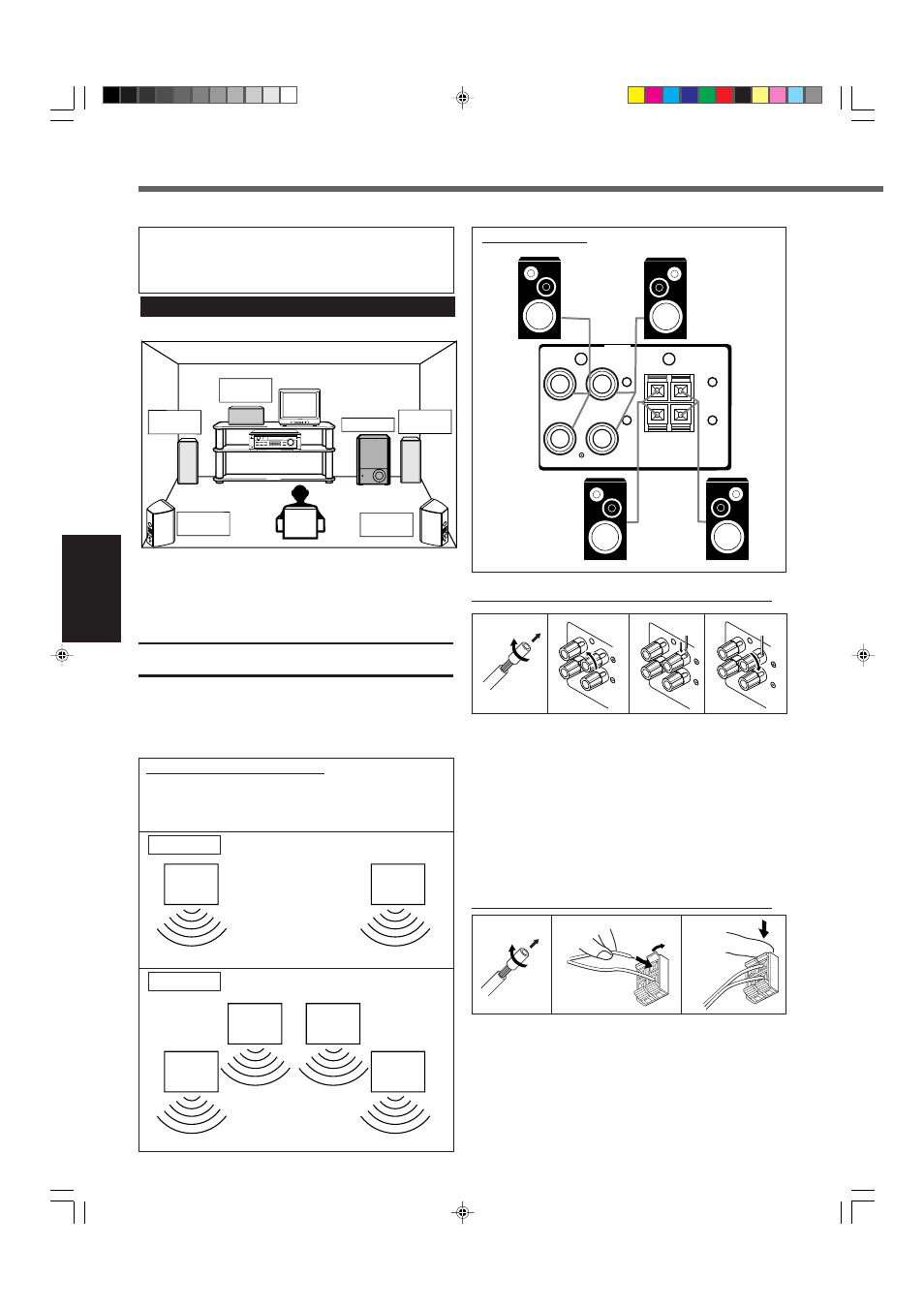

Подключение динамиков к разъемам FRONT SPEAKERS 1
При подключении каждого динамика подключите разъемы
(+) и (–) на задней панели к разъемам на динамиках,
помеченным (+) и (–).
1 Отрежьте, сверните и удалите изоляцию на
концах каждого провода динамиков (не входит
в комплект).
2 Поверните ручку против часовой стрелки.
3 Вставьте провод динамика.
4 Поверните ручку по часовой стрелке.
Подключение динамиков к разъемам FRONT SPEAKERS 2
При подключении каждого динамика подключите разъемы
(+) и (–) на задней панели к разъемам на динамиках,
помеченных (+) и (–).
1 Отрежьте, сверните и удалите изоляцию на
концах каждого провода динамиков.
2 Откройте разъем (1), затем вставьте в него
провод динамика (2).
3 Закройте разъем.
Схема подключения
FRONT
SPEAKERS
RIGHT
LEFT
+
1
–
RIGHT
LEFT
2
+
–
FRONT
SPEAKERS
1
FRONT
SPEAKERS
2
RIGHT
LEFT
1
RIGHT
LEFT
1
1
2
3
1
2
4
3
2
1
По умолчанию установлены значения “NO” для сабвуфера,
“LARGE” для фронтальных динамиков и “SMALL” для
центрального и тыловых динамиков. Для достижения
наилучшего звучания настройте параметры сабвуфера и
динамиков в соответствии с конфигурацией Вашей системы.
Подключение динамиков
Схема подключения динамиков
После подключения фронтальных, центрального, тыловых
динамиков и/или сабвуфера настройте параметры динамиков
должным образом для оптимизации эффекта
пространственного звучания. Для получения более подробной
информации см. страницы с 16 по 18.
ПРЕДОСТЕРЕЖЕНИЕ:
Используйте динамики, на разъемах которых есть пометка
SPEAKER IMPEDANCE.
Подключение фронтальных динамиков
К данному аппарату можно подключать две пары фронтальных
динамиков (одну к разъемам FRONT SPEAKERS 1, другую к
разъемам FRONT SPEAKERS 2).
Полное сопротивление динамиков
Сопротивление, необходимое при подключении фронтальных
динамиков зависит от того, сколько разъемов используется
для подключения: оба FRONT SPEAKERS 1 и FRONT
SPEAKERS 2 разъема или только один из них.
При подключении одной пары
фронтальных динамиков
Фронт.
динамик
1
Фронт.
динамик
1
Используются фронтальные динамики сопротивлением 8
Ω
– 16
Ω
.
При подключении двух пар фронтальных
динамиков
Фронт.
динамик
1
Фронт.
динамик
2
Фронт.
динамик
2
Фронт.
динамик
1
Используются фронтальные динамики сопротивлением 16
Ω
– 32
Ω
.
Правый тыловой
динамик
Левый фронт.
динамик
Сабвуфер
Центральный
динамик
Левый тыловой
динамик
Правый фронт.
динамик
DVD
VCR
TV SOUND/DBS
ADJUST
RX-7020V AUDIO/VIDEO CONTROL RECEIVER
SETTING
MASTER VOLUME
CONTROL
DOWN
UP
CD
TAPE/CDR
SOURCE NAME
BASS BOOST
INPUT
ANALOG/DIGITAL
SPEAKERS ON/OFF
SURROUND MODE
PHONES
SURROUND ON/OFF
FM/AM TUNING
STANDBY
FM/AM PRESET
FM MODE
MEMORY
INPUT ATT
FM/AM
D I G I T A L
S U R R O U N D
DVD MULTI
PHONO
SOURCE NAME
1
2
COMPULINK
Remote
Перед началом эксплуатации
RIGHT
LEFT
1
ВАРИАНТ 1
ВАРИАНТ 2
