10

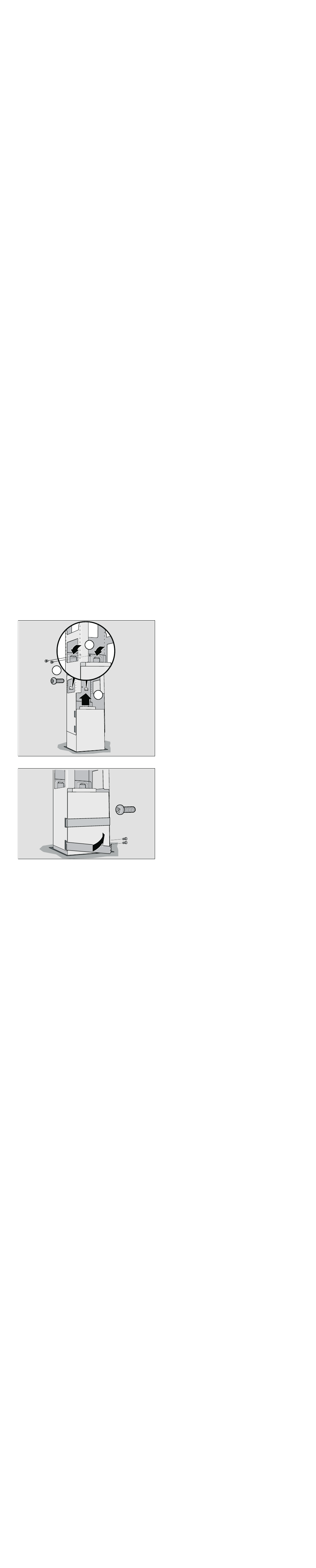

Монтаж прибора
1. Вставьте вытяжку снизу в подвесную раму.
Указание: Следите за тем, чтобы кабель для подсоединения
к сети не был зажат.
2. Привинтите вытяжку к подвесной раме при помощи
2 фиксирующих винтов.
3. Вставьте и завинтите фиксирующую планку.
Крепление соединений труб
Указание: Если используется труба из алюминия, тогда место
присоединения необходимо предварительно сгладить.
Вытяжная труба Ø 150 мм (рекомендуемая величина)
Вытяжная труба крепится непосредственно к воздушному
патрубку и соединение соответствующим образом изолируется.
Вытяжная труба Ø 120 мм
1. Переходной патрубок крепится непосредственно
к воздушному патрубку.
2. Вытяжная труба крепится к переходному патрубку.
3. Оба места соединения соответствующим образом
изолируются.
Электрическое подключение
ã=
Опасность поражения электрическим током!
из-за повреждения сетевого шнура. Сетевой шнур нельзя
сгибать и зажимать при установке.
Необходимые для электроподключения характеристики Вы
найдете на типовой табличке внутри бытового прибора, сняв
металлический жироулавливающий фильтр.
Длина соединительного кабеля: ок. 1,30 м
Этот бытовой прибор отвечает требованиям Правил ЕС
по подавлению радиопомех.
Этот прибор разрешается подключать только к установленной
согласно предписаниям розетке с защитным контактом.
Розетку с защитным контактом желательно расположить
по возможности позади обшивки вытяжной трубы.
■
Розетка с защитным контактом должна подключаться
к электросети через собственный контур тока.
■
Если по завершении монтажа вытяжки розетка с защитным
контактом оказалась в недоступном месте, то в этом случае
необходимо установить разъединительное устройство,
как при стационарном подключении.
В случае стационарного подключения монтаж требует наличия
разъединительных устройств в виде переключателей
с зазорами между контактами более 3 мм и отключением всех
полюсов (линейные защитные автоматы, предохранители
и контакторы). Стационарное подключение выполняется только
квалифицированным специалистом-электриком.
[
[
