Инструкция по эксплуатации HR-921

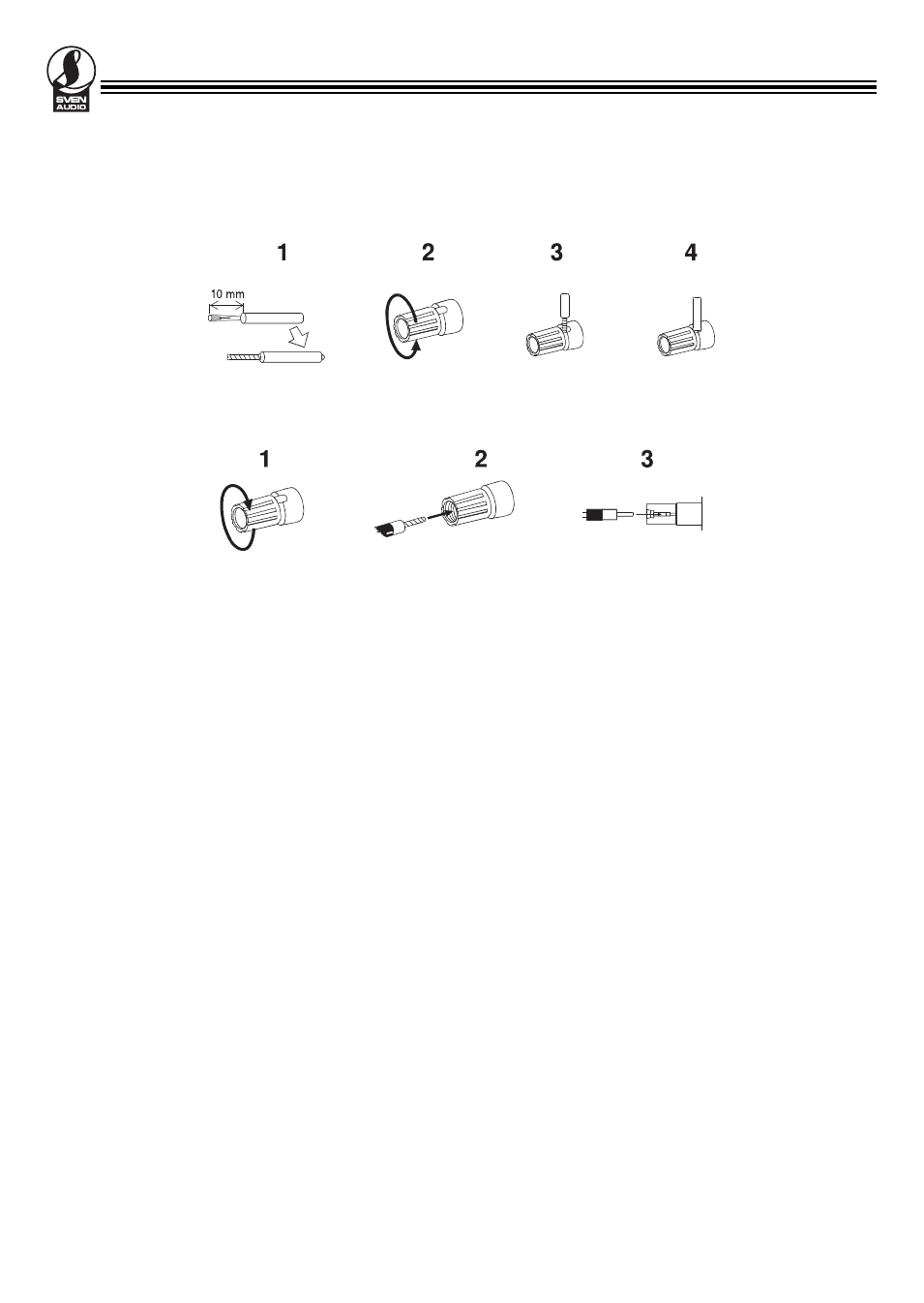

Существует два способа подключения колонок к усилителю:
1-й — прямое подключение с помощью кабеля.
Для лучшего соединения концов кабеля с клеммой или зажимом снимите 15 мм изоляции с конца кабеля и скрутите его. Затем
против часовой стрелки раскрутите нужный разъем усилителя и поместите оголенную часть провода в разъем. Закрутите
разъем усилителя по часовой стрелке.
Примечание. Никогда не зажимайте неочищенный от изоляции конец кабеля в разъем, иначе не будет выхода звука.
2-й — подключение при помощи разъема «банан» на конце кабеля.
Закрутите по часовой стрелке гайку («барашек») клемм разъема усилителя, затем вставьте разъемы «банан»
в отверстие разъемов усилителя.
Примечание. Закручивайте гайки («барашки») клемм усилителя плотно, иначе контакт будет ненадежным.
8. РАБОТА СИСТЕМЫ
Прежде чем включать усилитель, убедитесь в правильности подключения всех кабелей и в соответствии напряжения
питания усилителя напряжению в сети.
1) Включение усилителя.
Подключите кабель питания, нажмите кнопку выключателя питания POWER. Через несколько секунд загорится дисплей.
Повторное нажатие кнопки приведет к выключению усилителя.
2) Выбор источников входного сигнала.
Нажмите одну из кнопок (3), (4) или (5) для выбора источника входного сигнала 5.1 CH, VCR, AUX на передней панели или на
пульте.
3) Регулировка уровня звука колонок.
Нажмите кнопки (14) или (15) на пульте, чтобы отрегулировать общий уровень громкости колонок.
Нажмите соответствующие кнопки (16) - (25) на пульте, чтобы отрегулировать громкость звука фронтальных, тыловых,
центральной колонок и сабвуфера.
4) Выбор режима DSP.
Для входов VCR, AUX нажмите кнопку (6) DSP на пульте, чтобы выбрать один из четырех режимов DSP: MOVIER, MUSIC, HALL
è LIVE.
5) Включение графического отображения частот звука.
Нажмите кнопку (2) DISPLAY на пульте управления, чтобы включить режим графического отображения частот звука на дисплее.
6) Режим отключения звука.
Если Вам необходимо выключить звук, на пульте нажмите кнопку MUTE (1), на дисплее появится надпись MUTE. Повторное
нажатие этой кнопки включит звук, а надпись исчезнет.
11
Рис. 8.
Рис. 9.
