7. ПОДКЛЮЧЕНИЕ УСИЛИТЕЛЯ
Перед подключением все компоненты системы должны быть выключе-
ны. После подключения все клеммы должны быть хорошо зажаты.
7.1. Подключение источников сигнала.
Для подключения источников сигнала используйте только RCA-джеки («тюльпаны»). Убеди-
тесь в правильности соединения видео, левого и правого аудиоканалов. Желтый видео RCA-
джек должен быть вставлен в желтый разъем усилителя, левый аудио RCA-джек должен
быть вставлен в левый разъем усилителя (он белого цвета), а правый аудио RCA-джек –
в правый разъем усилителя (он красного цвета).
Если воспроизводящее оборудование имеет S-video выход, соедините его через соответ-
ствующий разъем и кабель с S-video входом телевизора. Это улучшит изображение на экра-
не телевизора.

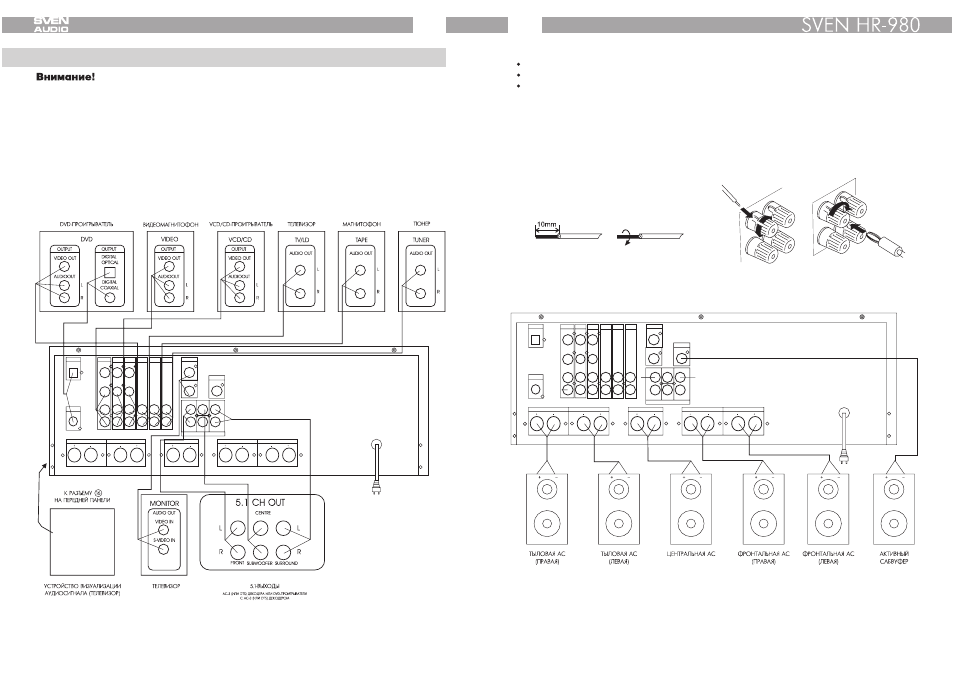

Подключение аппаратуры к усилителю проводите в соответствии с рис. 4.
Рис. 4.
11
7.2. Подключение колонок
Используйте высококачественные акустические системы с сопротивлением 8 Ом.
Не замыкайте между собой концы акустического кабеля.
Всегда соблюдайте полярность.
Плюсовой акустический провод подсоедините к плюсовой клемме усилителя,
минусовой акустический провод - к минусовой клемме усилителя.
Для лучшего соединения концов кабеля с клеммой или зажимом усилителя и колонок сними-
те 10 мм изоляции с конца кабеля и скрутите его, как показано на рис. 5.
Для подключения кабеля открутите клемму или отройте зажим, вставьте в отверстие клем-
мы или зажима конец кабеля и плотно закрутите клемму или отпустите пружину зажима.
Если Вы используете разъем на конце кабеля - «банан», вставьте его в клемму, как показано
на рис. 6 (справа).
Рис. 5. Рис. 6.
Рис. 7.
Подключение акустической системы к усилителю проводите в соответствии с рис. 7.
