Подключение аудио/видео компонентов – Инструкция по эксплуатации JVC RX-7010RBK RU
Страница 8
5
AUDIO
TV
SOUND
DBS
VCR
OUT
(REC)
IN
(PLAY)
TAPE
CDR
CD
PHONO
OUT
(REC)
IN
(PLAY)
RIGHT
LEFT

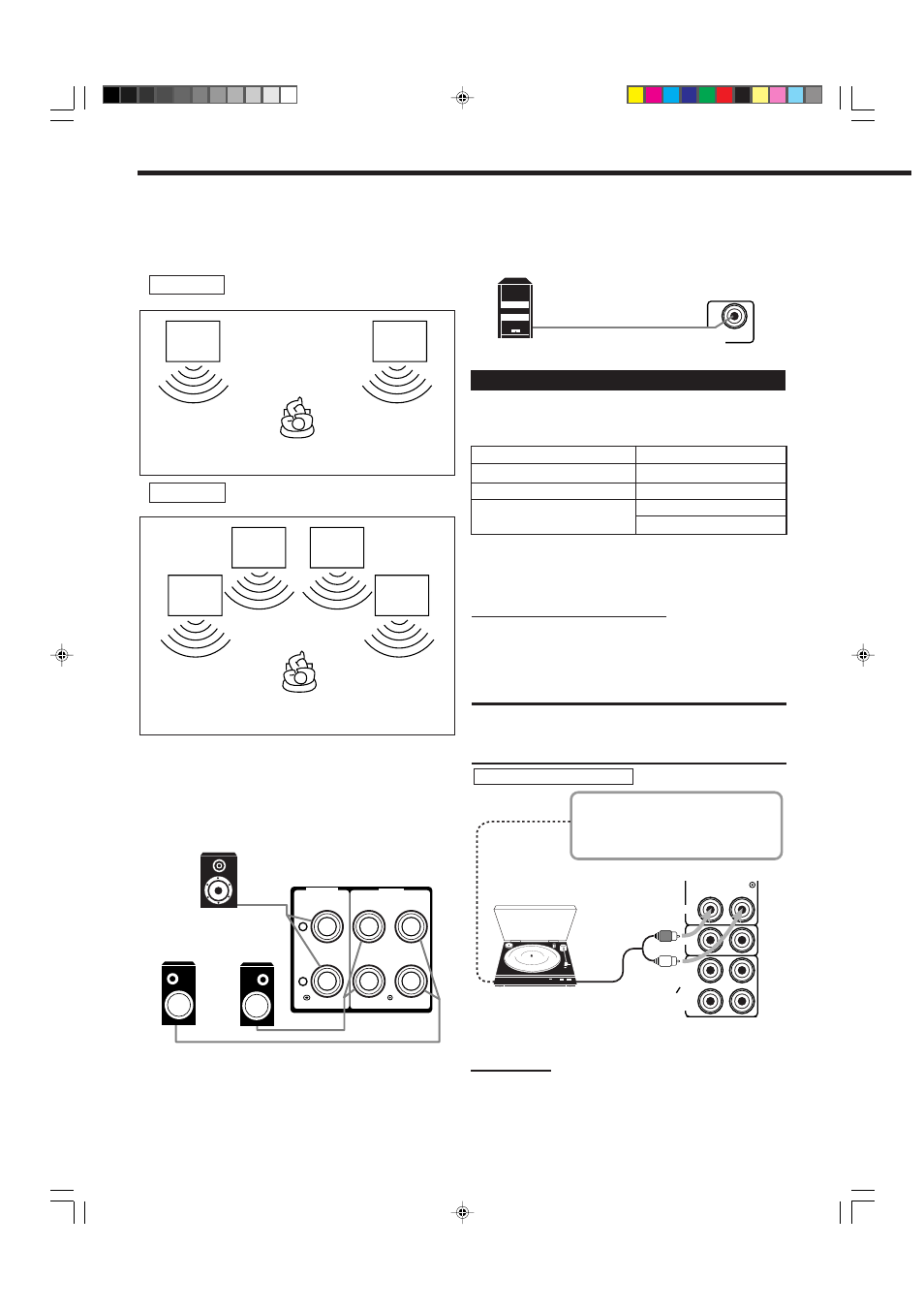

Полное сопротивление динамиков
Сопротивление, необходимое при подключении фронтальных
динамиков зависит от того, сколько разъемов используется для
подключения (оба разъема FRONT SPEAKERS 1 и FRONT
SPEAKERS 2 или только один из них).
ВАРИАНТ 1 При подключении одной пары
фронтальных динамиков
Фронтальный
динамик
1
Фронтальный
динамик
1
Используются фронтальные динамики с сопротивлением
8
Ω
– 16
Ω
.
ВАРИАНТ 2 При подключении двух пар фронтальных
динамиков
Фронтальный
динамик
1
Используются фронтальные динамики с сопротивлением
16
Ω
– 32
Ω
.
Подключение сабвуфера
Для усиления басов к аппарату можно подключить сабвуфер.
С помощью кабеля со штырьковым штекером RCA (не входит
в комплект) соедините входной разъем активного сабвуфера с
разъемом SUBWOOFER OUT на задней панели аппарата.
Фронтальный
динамик
2
Фронтальный
динамик
1
Подключение тыловых и центральных
динамиков
Подключите тыловые динамики к терминалам REAR SPEAKERS,
а центральный динамик к терминалу CENTER SPEAKER.
Левый
тыловой
динамик
Правый
тыловой
динамик
CENTER
SPEAKER
REAR
SPEAKERS
RIGHT
LEFT
+
–
Активный сабвуфер
SUBWOOFER
OUT
Подключение аудио/видео компонентов
К данному ресиверу можно подключить следующие аудио/
видео компоненты. Обратитесь к инструкции по эксплуатации
подключаемых компонентов.
Aудио компоненты
Видео компоненты
Проигрыватель грампластинок
Проигрыватель
грампластинок
Пример: На рисунке приводится
подключение проигрывателя
с магнитоэлектрической
головкой звукоснимателя.
К аудио
выходу
Если к проигрывателю прилагает-
ся заземляющий кабель, вставьте
его в разъем AM (
H) на тыловой
панели.
Центральный
динамик
* Для подключения данных компонентов можно воспользовать-
ся одним из способов, описанных в разделе “Аналоговые
соединения” (ниже) или “Цифровые соединения” (см. стр. 8).
Аналоговые соединения
Подключение аудио компонентов
Для подключения используются кабели со штырьковыми
штекерами RCA (не входят в комплект).
Вставьте белый штекер в левый аудио разъем, а красный
штекер в правый аудио разъем.
ВНИМАНИЕ:
При подключении в цепь между компонентом источника и
данным ресивером какого-либо звукоусиливающего устройства
(например, графического эквалайзера), звук, выходящий из
данного ресивера, может быть искажен.
Примечание:
Все проигрыватели, оборудованные звукоснимателями с неболь-
шими головками, например, головками электродинамического типа,
должны подключаться к данному ресиверу с помощью специаль-
ного усилителя головки звукоснимателя или повышающего транс-
форматора, которые имеются в свободной продаже. При подклю-
чении напрямую уровень громкости может быть слишком низким.
•
Проигрыватель грампластинок
•
DVD проигрыватель*
•
Проигрыватель компакт-дисков* • Tелевизор*
•
Кассетная дека или устройст-
во записи компакт-дисков*
•
Тюнер DBS*
•
Видеомагнитофон
Фронтальный
динамик
2
