Инструкция по эксплуатации
7
HR-966

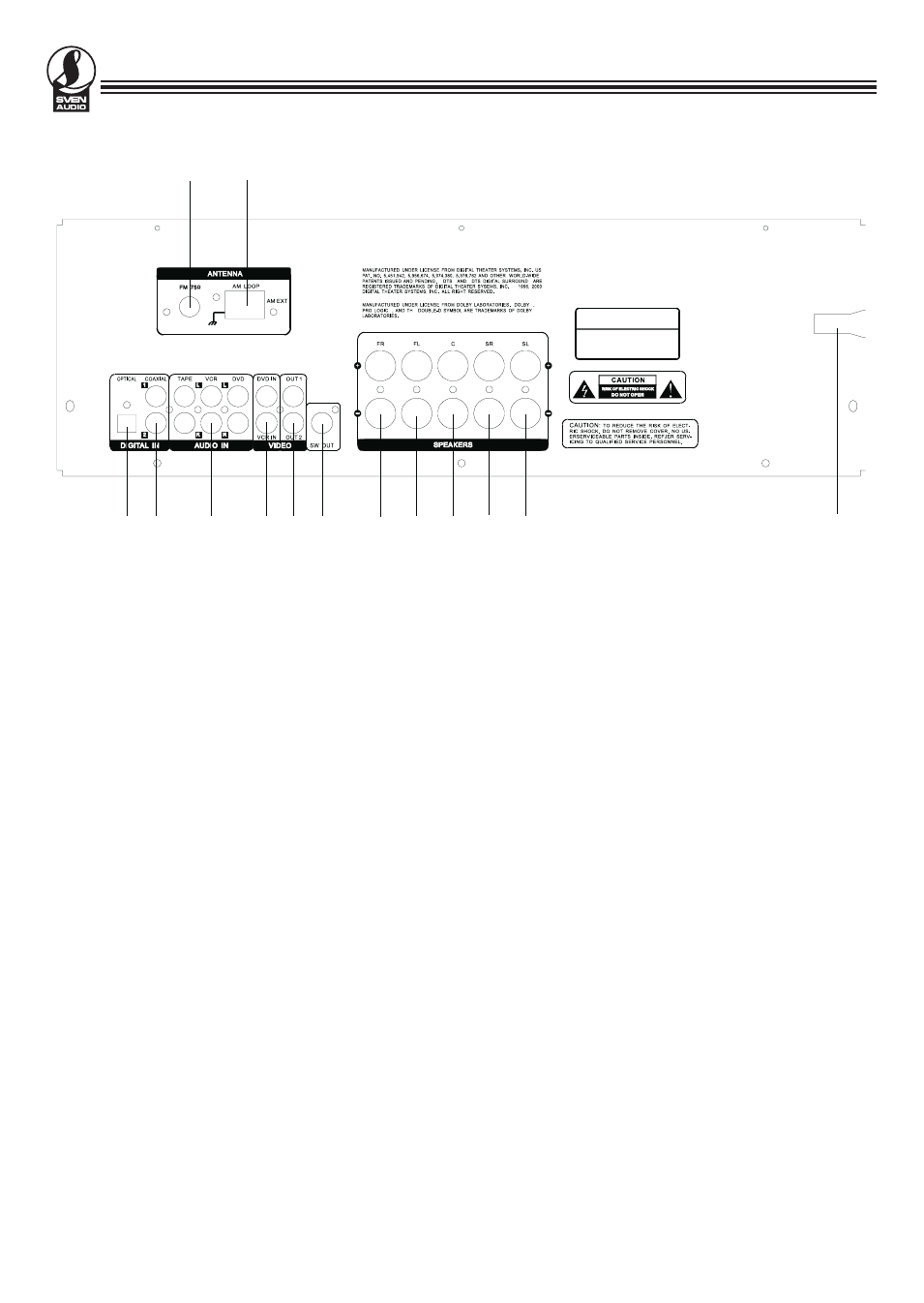

6. ЗАДНЯЯ ПАНЕЛЬ
(1) Гнездо для подключения FM-антенны.
(2) Гнездо для подключения AM-антенны.
(3) Оптический вход.
(4) Коаксиальный вход 1 (COAXIAL 1) и коаксиальный вход 2 (COAXIAL 2).
(5) Стереовходы для подключения магнитофона TAPE, видеомагнитофона VCR è DVD-проигрывателя.
Используйте два сигнальных кабеля для подключения соответствующего оборудования. В режиме INPUT нажмите кнопку INPUT
на ПДУ для выбора входа TAPE, VCR è DVD. Если входной сигнал идет от DVD, сигнальные кабели должны быть подключены
к входам DVD IN на усилителе.
(6) Два видеовхода.
(7) Два видеовыхода.
(8) Выход на сабвуфер.
(9) Клеммы для подключения колонки правого фронтального канала к FRONT R.
(10) Клеммы для подключения колонки левого фронтального канала к FRONT L.
(11) Клеммы для подключения колонки правого фронтального канала к CENTER.
(12) Клеммы для подключения колонки правого тылового канала к REAR R.
(13) Клеммы для подключения колонки левого тылового канала к REAR L.
(14) Кабель питания.
E
1
2
3 4
5
6 7 8
9 10 11 12 13
14
Рис. 4.
