Инструкция по эксплуатации
7
HR-925
5. ПОДКЛЮЧЕНИЕ УСИЛИТЕЛЯ
Предупреждение!
Перед подключением все компоненты системы должны быть выключены. После подключения все клеммы должны быть
хорошо зажаты.
5.1. Подключение источников сигнала
Для подключения источников стереосигнала используйте только RCA-джеки («тюльпаны»). Убедитесь в правильности
подсоединения левого и правого каналов. Левый RCA-джек должен быть вставлен в левый разъем усилителя (белого цвета), а
правый RCA-джек – в правый разъем усилителя (красного цвета).

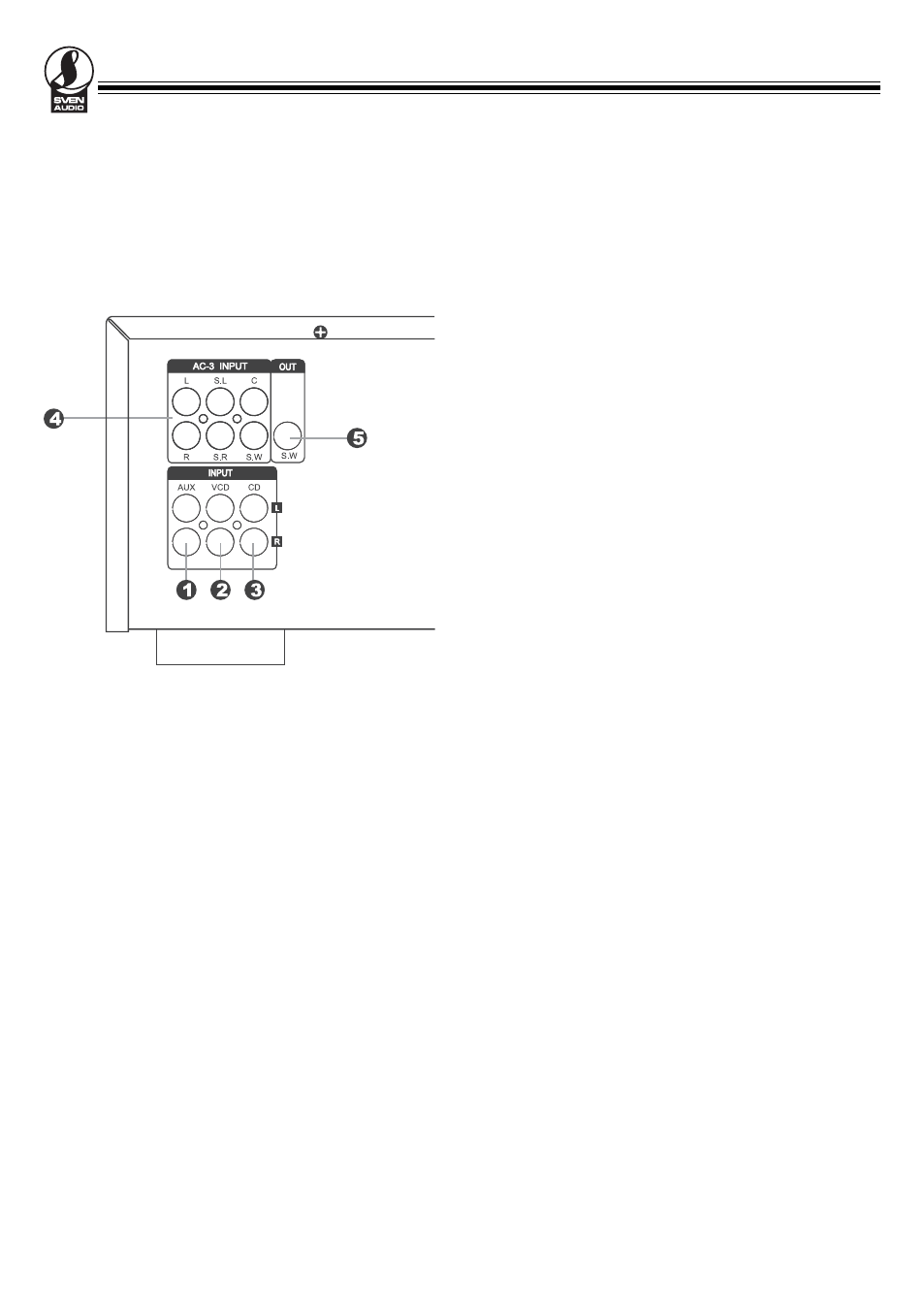

Подключение аппаратуры к усилителю проводите в соответствии с рисунком 3.
1. Вход для подключения дополнительных источников звукового сигнала (AUX)
2. Вход для подключения видеопроигрывателя VCD
3. Вход для подключения проигрывателя CD (CD)
4. 5.1-канальный вход (AC-3)
5. Выход сабвуфера (SW)
5.2. Подключение колонок
Предупреждение!
Не замыкайте между собой концы акустического кабеля.
Всегда соблюдайте полярность. Плюсовой акустический провод подсоедините к плюсовой клемме усилителя,
минусовой акустический провод подсоедините к минусовой клемме усилителя.
Для лучшего соединения концов кабеля с клеммой или зажимом снимите 10 мм изоляции.
Для подключения кабеля откройте зажим, вставьте в отверстие зажима конец кабеля и отпустите пружину зажима.
Рис. 3.
