Внешний монитор, Подключение кабеля монитора – Инструкция по эксплуатации Toshiba Tecra M11
Страница 89
Руководство пользователя
3-32
Аппаратные средства, утилиты и дополнительные устройства
Внешний монитор
Внешний аналоговый монитор подключается к соответствующему
гнезду компьютера. Подключение монитора производится в
следующем порядке:
Подключение кабеля монитора
1. Выключите питание компьютера.
2. Подсоединив кабель монитора к гнезду для подключения внешнего
монитора, затяните винты, расположенные как слева, так и справа.
Подсоединение кабеля монитора к гнезду для внешнего монитора.
3. Включите питание внешнего монитора.
4. Включите питание компьютера.
При включении питания компьютер автоматически распознает
монитор и определит, цветной он или монохромный. Если возникают
затруднения с выводом изображения на нужный монитор, попробуйте
изменить настройки дисплея с помощью «горячих» клавиш FN + F5.
При отсоединении внешнего монитора до выключения компьютера
также используйте «горячие» клавиши FN + F5, чтобы активизировать
встроенный дисплей.
Дополнительную информацию о настройке активного дисплея с
помощью «горячих» клавиш см. в главе 5
При выводе изображения рабочего стола на внешний аналоговый
монитор рабочий стол иногда отображается по центру экрана с
черными полосами небольшого размера вокруг.
В этом случае см. руководство по монитору и задайте тот режим вывода
изображения, который поддерживается монитором. После этого
изображение обретет подходящий размер и правильные пропорции.

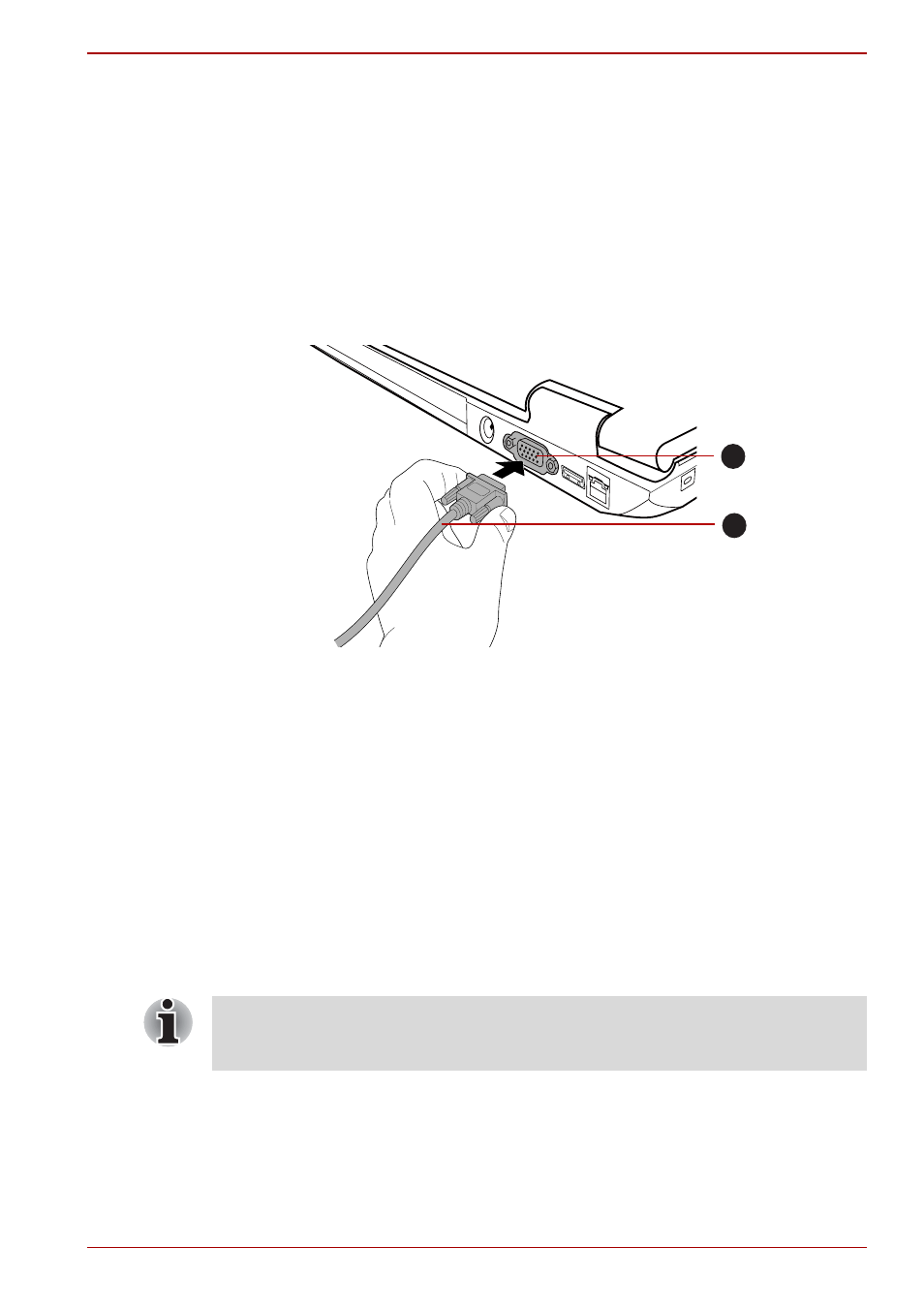

1. Порт для подключения внешнего монитора
2. Кабель монитора
1
2
Не отсоединяйте внешний монитор от компьютера, когда
последний находится в режиме сна или гибернации. Прежде чем
отсоединять внешний монитор, выключите компьютер.
