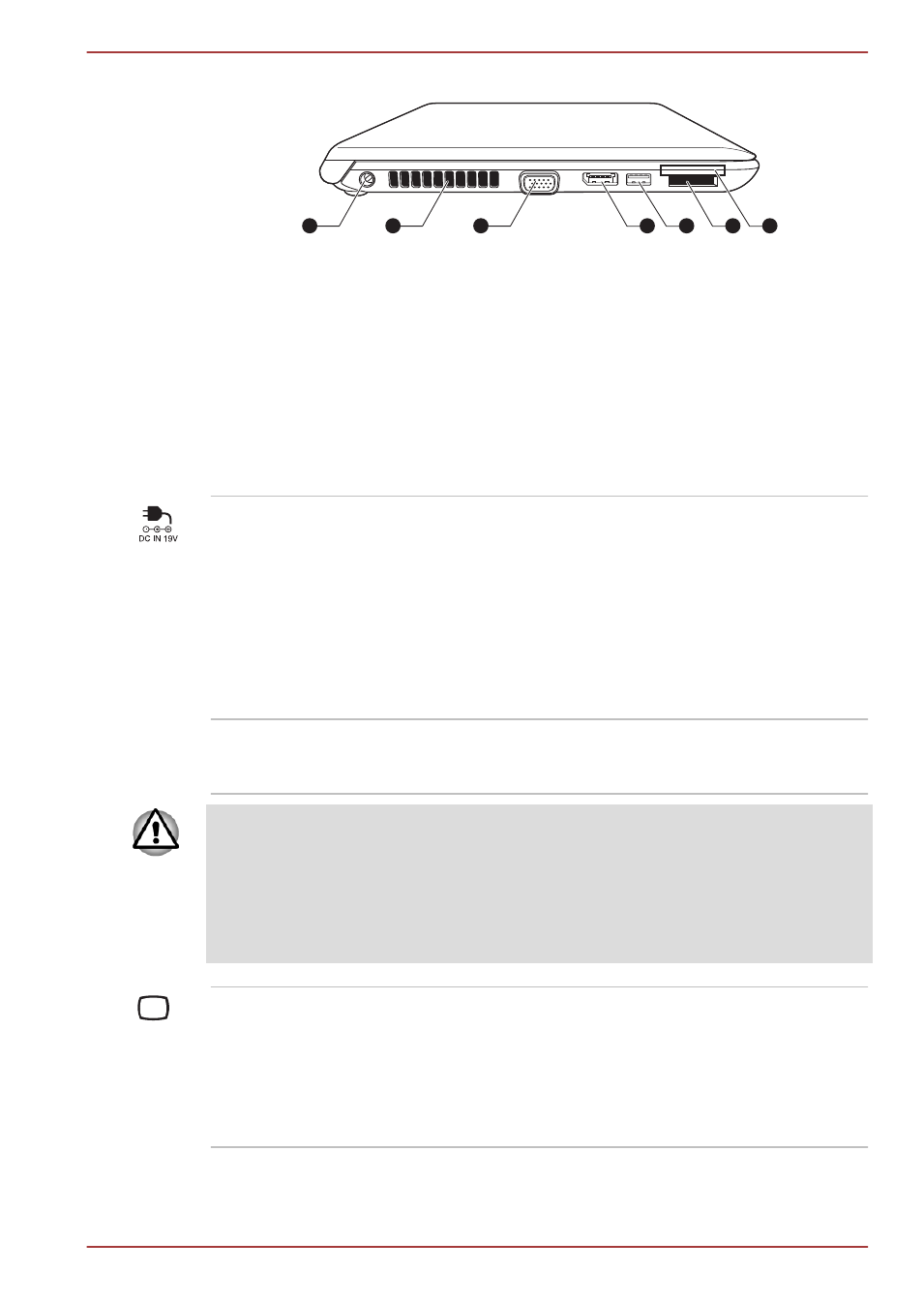

Рисунок 2-2 Левая сторона компьютера (R850)
7 6 5 4 1 2 3
1. Гнездо для подключения источника
постоянного тока с напряжением 19 В 5. Порт универсальной
последовательной шины (USB 2.0 или
3.0)
2. Вентиляционные отверстия 6. Гнездо накопителя
3. Порт внешнего монитора RGB 7. Разъем ExpressCard или Smart
Card
4. Порт выхода HDMI или порт
DisplayPort*
* имеется в некоторых моделях.
Внешний вид компьютера зависит от приобретенной модели.
Гнездо для
подключения
источника
постоянного тока с
напряжением 19 В К этому гнезду подключается адаптер
переменного тока, который служит для
снабжения компьютера питанием и зарядки
его батарей. Имейте в виду, что пользоваться
можно адаптером переменного тока только
той модели, которая входила в комплектацию
компьютера на момент его приобретения.
Применение недопустимого адаптера чревато
повреждением компьютера.
Вентиляционные
отверстия Вентиляционные отверстия помогают
избежать перегрева процессора.
Не загораживайте вентиляционные отверстия. Держите подальше
от вентиляционных отверстий такие посторонние металлические
предметы, как шурупы, скобки или скрепки для бумаг. Посторонние
металлические предметы могут вызвать короткое замыкание, что
может стать причиной повреждения, возгорания и, как следствие,
тяжелой травмы.
Порт для
подключения
внешнего монитора
RGB Данный аналоговый порт стандарта VGA
имеет 15 контактов. Информацию о разводке
контактов порта для подключения внешнего
монитора RGB см. в Приложении A.
Этот порт позволяет подключить внешний
монитор RGB к компьютеру.
R850/R840/R830
Руководство пользователя 2-4
