Руководство пользователя
G-3
Серия Qosmio F60
3. Снимите батарейный источник питания (при необходимости см.
раздел
Замена батарейного источника питания
главы 6,
Питание и режимы его включения
).
4. Откройте панель дисплея.
5. Просунув палец в вырез у края опорной рамы клавиатуры,
высвободите раму из защелок и снимите ее.

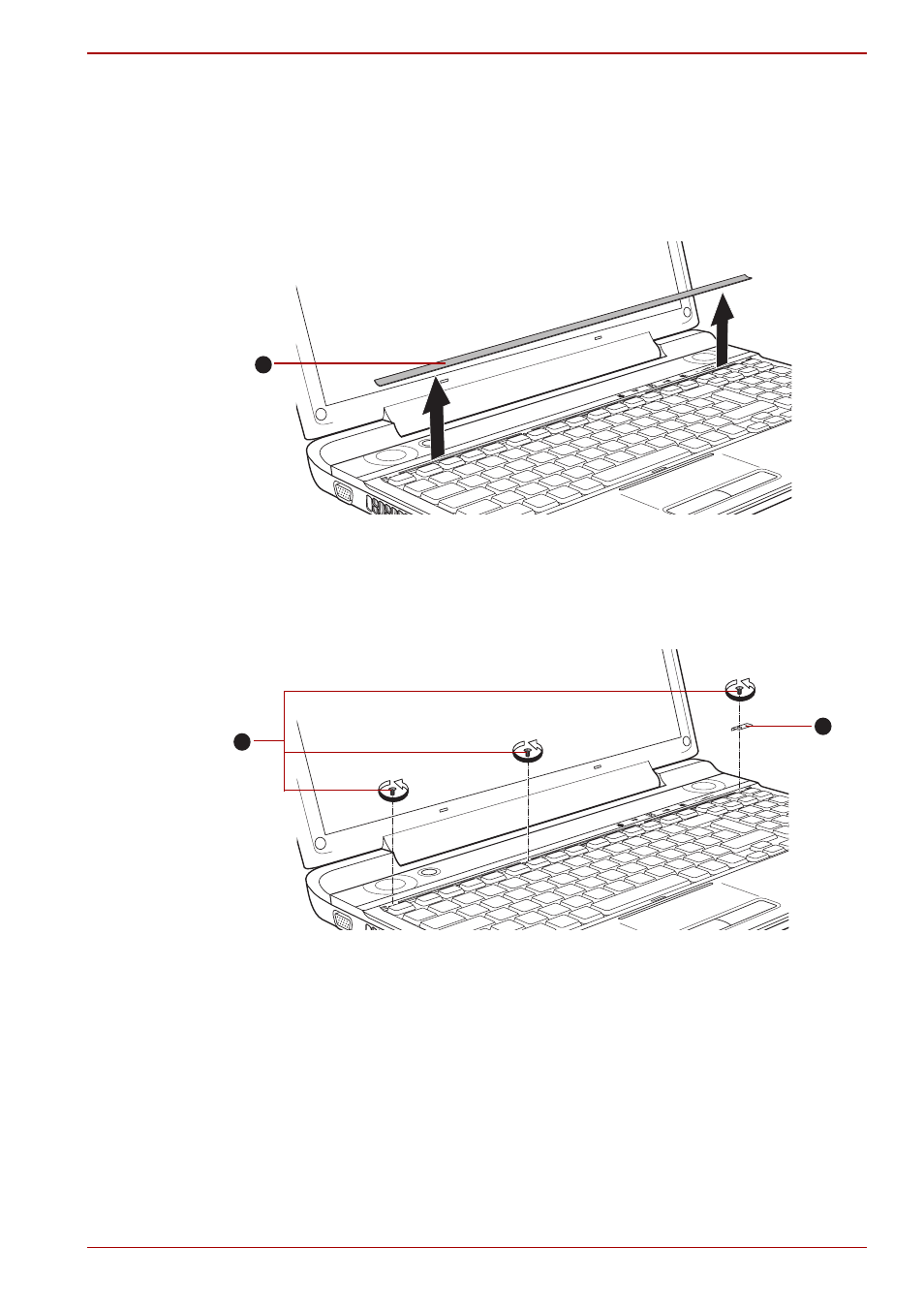

Рисунок G-1 Снятие опорной рамы клавиатуры
6. Удалите три винта и металлические крепления, фиксирующие
клавиатуру.
Рисунок G-2 Удаление винтов и металлических креплений
1. Опорная рама клавиатуры
1. Винты
2. Металлические крепления
1
1
2
