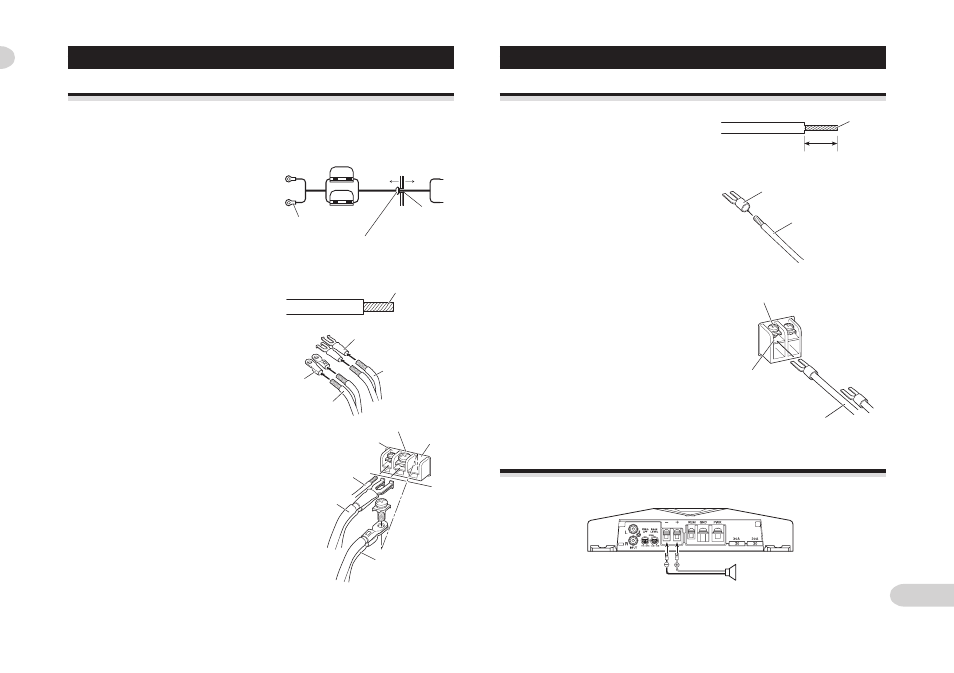

Подключение разъема питания
• Пользуйтесь только специальным красным проводом аккумулятора и зазем-
ления (RD-223), который продается отдельно. Подключите провод аккумуля-
тора непосредственно к положительному (+) контакту аккумулятора, а про-
вод заземления – к кузову автомобиля.
Подключение разъемов громкоговорителей
Подключение устройства
1. Проведите провод аккумулятора
от отсека двигателя в салон авто-
мобиля.
• После завершения всех подключе-
ний усилителя, подключите кон-
такт аккумулятора на усилителе к
положительному (+) контакту акку-
мулятора.
Предохранитель
(30 А)
Отсек
двигателя
Предохрани-
тель (30 А)
Салон авто-
мобиля
Положи-
тельный
контакт
Вставьте резиновую
О-образную изоляци-
онную втулку в корпус
автомобиля.
Просверлите
отверстие
диаметром
14 мм в кор-
пусе автомо-
биля.
2. Скрутите провод аккумулятора,
провод заземления и провод уп-
равления системой.
Скрутите
3. Прикрепите клеммы к концам прово-
дов. Клеммы в комплект не входят.
• Для прикрепления клемм к прово-
дам воспользуйтесь пинцетом или
другим подобным инструментом.
Клемма
Клемма
Провод ак-
кумулятора
Провод за-
земления
4. Подключите провода к разъемам.
• Надежно закрепите провода при
помощи винтовых разъемов.
Разъем GND
Разъем
питания
Разъем дистанционного
управления системой
Провод дистанционного
управления системой
Провод за-
земления
Провод акку-
мулятора
1. Оголите около 10 мм провода громко-
говорителя при помощи клещей или
бокорезов и скрутите его.
Скрутите
10 мм
Клемма
2. Прикрепите клеммы к концам прово-
дов громкоговорителей. Клеммы в
комплект не входят.
• Воспользуйтесь пинцетом и пр. для
закрепления клемм.
Провод громко-
говорителя
3. Подключите провода громкоговорите-
лей к разъемам громкоговорителей.
• Надежно закрепите провода при помо-
щи винтовых разъемов.
Винтовой разъем
Разъем выхода
громкоговорителя
Провод громкого-
ворителя
Подключение проводки громкоговорителей
Подключите контактны громкоговорителей в соответствии с приведенной ниже
схемой.
Сабвуфер
