5
Примечания:
N
Это устройство предназначено для работы от автомобильного аккумулятора 12 В с
минусом на массе. Перед установкой устройства в автомобиль, грузовик или автобус,
проверьте напряжение аккумулятора.
N
Во избежание закорачивания электрической системы, перед началом установки от-
соедините кабель аккумулятора (-).
N
Для получения более подробной информации о подключении прочих устройств озна-
комьтесь с инструкциями для этих устройств, затем осуществите подключения дол-
жным образом.
N
Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки за-
мотайте проводку изоляционной лентой в тех местах, где она соприкасается с ме-
таллическими деталями.
N
Проведите и закрепите всю проводку таким образом, чтобы она не касалась движу-
щихся деталей, таких, как рычаг переключения передач, ручной тормоз и направля-
ющие сидений. Не прокладывайте проводку в местах, подверженных воздействию
высокой температуры, например, возле обогревателя. Если изоляция на проводке
расправилась или износилась, существует опасность короткого замыкания на корпус
автомобиля.
N
Для подключения к аккумулятору, не протягивайте желтый провод через отверстие
к двигателю. Это вызовет повреждение изоляции провода и приведет к очень опас-
ному замыканию.
N
Не закорачивайте никакие провода. Если это случится, защитная цепь может не
сработать при необходимости.
N
Никогда не подавайте питание на другое оборудование, обрезав изоляцию кабеля
питания и приложив конец к проводу. Нагрузка провода будет превышена, что при-
ведет к выделению тепла.
N
При замене предохранителя используйте предохранитель такого же типа, что и ука-
занный на отсеке для предохранителя.
N
Для предотвращения неправильного подключения, входная сторона разъема IP-BUS
окрашена синим, а выходная сторона - черным. Соедините разъемы одного и того
же цвета.
N
Для сведения к минимуму помех прокладывайте кабель телевизионной антенны, ка-
бель радио антенны и кабель RCA как можно дальше друг от друга.
N Провода этого устройства могут быть окрашены иначе, чем соответствую-
щие провода других устройств, даже если они имеют те же функции. При
подключении этого устройства к другому устройству, ознакомьтесь с инст-
рукциями по эксплуатации для обоих устройств и соедините провода, име-
ющие одинаковые функции.

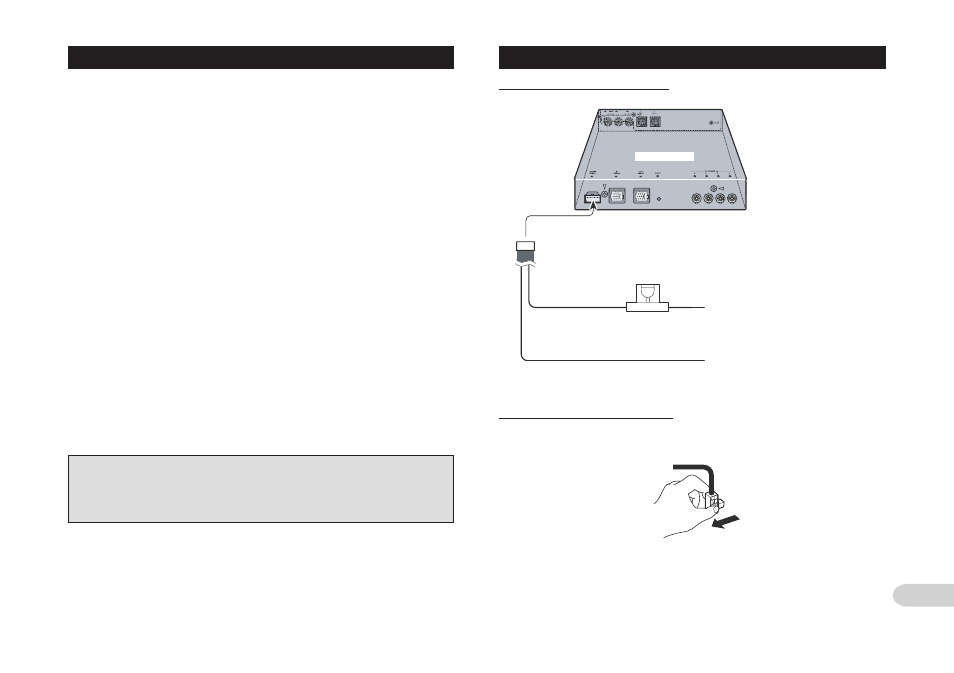

Подключение кабеля питания
Подключение устройств
Это устройство
Держатель
предохранителя
Желтый
К разъему, питание на который пода-
ется непрерывно, независимо от по-
ложения переключателя зажигания.
Черный (земля)
К металлическому кузову автомобиля.
Отсоединение разъема AV-BUS
При отсоединении разъема AV-BUS аккуратно возьмите его за обе стороны и потя-
ните на себя. При этом разъем будет освобожден, и Вы сможете его отсоединить.
