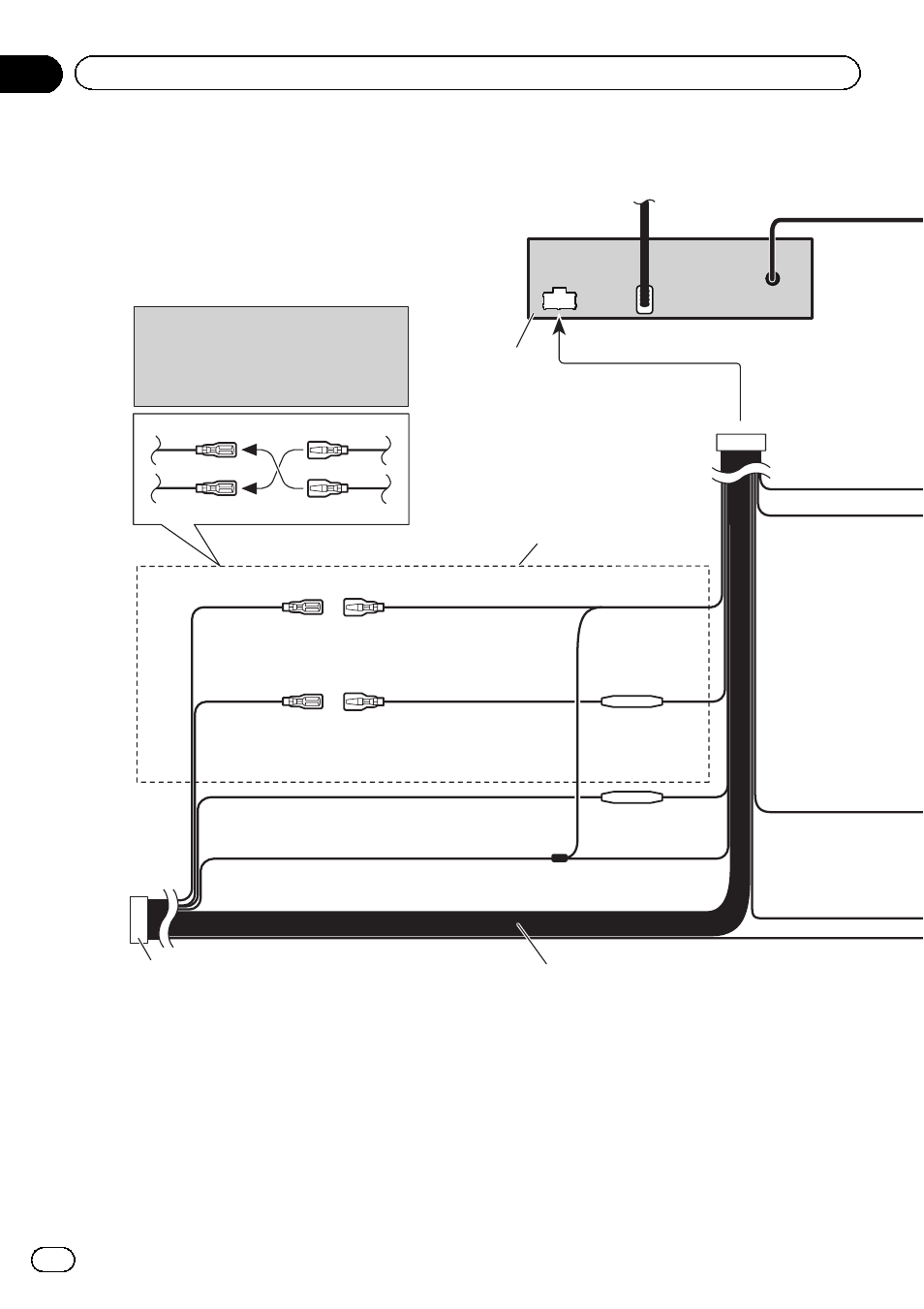

Подключение шнура питания
1*
3*
2*
4*
Провода динамиков
Белый: Передний
левый
Белый/черный: Передний
левый
Серый: Передний
правый
Серый/черный: Передний
правый
Зеленый: Задний
левый
или
низкочастотный
динамик
Зеленый/черный: Задний
левый
или
низкочастотный
динамик
Фиолетовый: Задний
правый
или
низкочастотный
динамик
Фиолетовый/черный: Задний правый или
низкочастотный
динамик
ISO разъем
Примечание:
В некоторых автомобилях ISO разъем может
быть разделен на два. В этом случае убедитесь,
что подключили оба разъема.
Примечание:
В зависимости от типа автомобиля
функции 2* и 4* могут быть
различными. В этом случае,
убедитесь, что 1* подключили к 4* и 3*
к 2*.
1*
3*
2*
4*
Желтый (2*)
Разрывный (или
вспомогательный)
Желтый (1*)
Подключите к клемме
постоянно подающей 12 В.
Соедините провода одинакового
цвета друг с другом.
Резистор
предохранителя
Резистор
предохранителя
Красный (4*)
Вспомогательный
(или разрывный)
Красный (3*)
Подключите к клемме,
контролируемой замком зажигания
(12 В пост. ток).
Черный (заземление на массу)
Подключите к чистому, неокрашенному металлическому участку.
Данное
устройство
Оранжевый/белый
Подключить к клемме выключателя освещения.
Ru
58
Раздел
12
Установка
