Подключение
17
Подключение
2

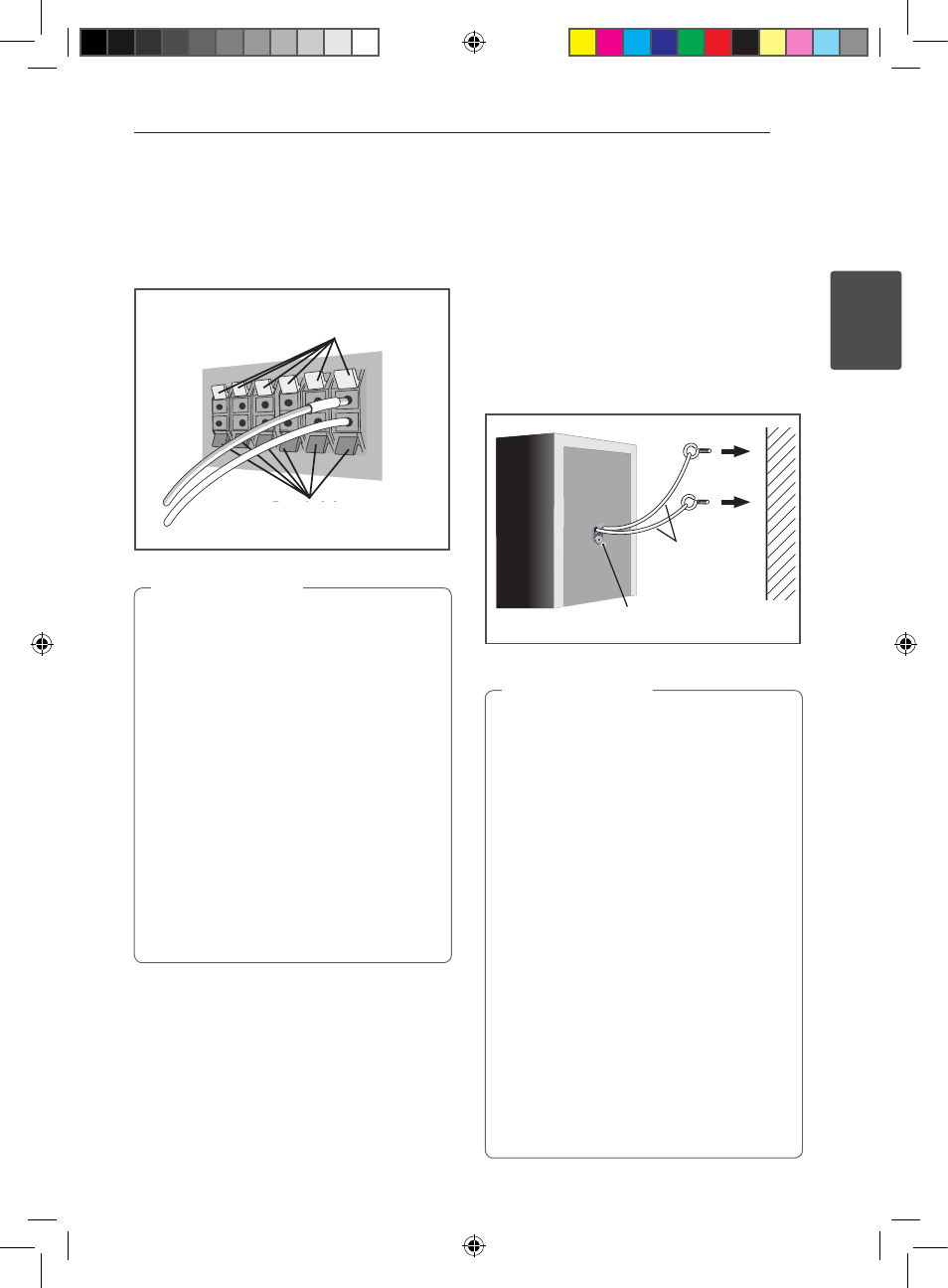

3. Подсоедините провода к динамику.
Подключите белый провод с серой полосой к
плюсу (+) и другой провод к минусу (–). Чтобы
подсоединить кабель к плееру, нажмите на
фиксатор для открытия клеммы. Вставьте
провод и отпустите фиксатор.
middle non-skid pads
large non-skid pads
Rear
Front
small non-skid pads
thick cord
Plastic catch
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
Цветные кнопки (+)
Черный (-)
y Не подключать динамики к другим
системам, кроме этой.
y Не подключать динамики к другим
усилителям, кроме прилагаемого
к данной системе. Подключение к
другим усилителям может привести к
неисправности устройства или вызвать
возгорание.
y Подключите провод динамика сабвуфера
(фиолетовый) к оранжевой клемме
плеера.
y На данных клеммах динамика
присутствует ОПАСНОЕ напряжение.
Во избежание поражения электрическим
током при подключении и отключении
проводов динамика отключайте кабель
питания от сети питания, прежде чем
касаться неизолированных деталей.
,
>
Осторожно
Защита фронтальных
динамиков и динамиков
объемного звучания
Закрепить каждый фронтальный динамик и
динамики объемного звучания при помощи
прилагаемого пластикового зажима. Привинтите
два прилагаемых крючка в стену за динамиком.
Проведите толстый шнур вокруг крючков и
через пластиковый зажим таким образом, чтобы
динамик был устойчив (убедитесь в том, что он
выдерживает вес динамика). После установки,
убедитесь в том, что динамик надежно закреплен.
middle non-skid pads
large non-skid pads
Rear
Front
small non-skid pads
thick cord
Plastic catch
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
Достаточно
толстый шнур
Пластиковый зажим
y Пластиковый зажим не является
крепежным приспособлением, и динамик
не должен висеть на стене при помощи
зажима. Всегда используйте шнур при
укреплении динамика.
y Pioneer не несет ответственности
за потери или вред нанесенный в
результате неправильного монтажа,
установки, недостаточной прочности
монтажных материалов, неправильного
использования или стихийных бедствий.
y При размещении устройства, убедитесь
в том, что оно надежно закреплено и
избегайте установки в местах, откуда
оно может упасть и привести к травмам
в случае стихийных бедствий (таких как
землетрясение).
y Не наступайте на подставку высокого
громкоговорителя при его перемещении
или развороте. Громкоговоритель может
упасть и повредиться, или нанести кому-
либо телесное повреждение. Особое
внимание уделяйте детям.
,
>
Осторожно
