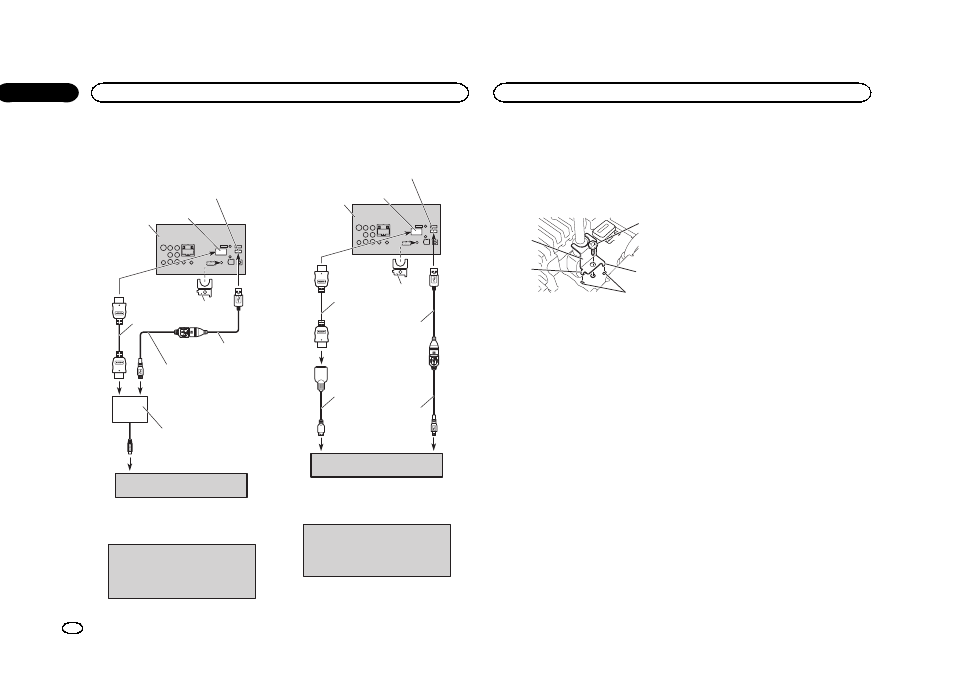

Android
При подключении Android по
порту MHL
Вход 1 USB/iPod
Вход
HDMI
Данное устройство
Высокоскоростной
кабель
HDMI
®
(*1)
(Тип A - A)
(продается отдельно)
Держатель
кабеля
HDMI
Кабель
USB (*1)
(продается отдельно)
Кабель
USB - микро-USB (*1)
(Тип USB A - микро-USB B)
(продается отдельно)
Примечания:
· При подключении высокоскоростного кабеля
HDMI используйте держатель кабеля HDMI для
его надежного крепления.
· Если вы используйте кабельный адаптер,
MHL-адаптер не используется.
MHL-адаптер (*1)
(продается отдельно)
Устройство
Android с функциями видео
(продается отдельно)
(*1)
Информация о том, как подключить отдельно
приобретаемый комплект кабелей для подключения
смартфона
(CD-AH200), изложена в руководстве по
комплекту кабелей для подключения смартфона
При подключении Android по
порту HDMI
Устройство
Android с функциями видео
(продается отдельно)
Кабельный адаптер
(*1)
(HDMI Тип A - D)
(продается отдельно)
Кабель
USB (*1)
(продается отдельно)
Кабель
USB - микро-USB (*1)
(Тип USB A - микро-USB B)
(продается отдельно)
Вход
HDMI
(*1)
Информация о том, как подключить отдельно
приобретаемый комплект кабелей для подключения
смартфона
(CD-AH200), изложена в руководстве по
комплекту кабелей для подключения смартфона
Высокоскоростной
кабель
HDMI
®
(*1)
(Тип A - A)
(продается отдельно)
Держатель
кабеля
HDMI
Примечания:
· При подключении высокоскоростного кабеля
HDMI используйте держатель кабеля HDMI для
его надежного крепления.
· Если вы используйте MHL-адаптер, кабельный
адаптер не используется.
Данное устройство
Вход 1 USB/iPod
Установка скобы для кабеля HDMI
% Установите скобу для кабеля HDMI
так, чтобы два ее нижних язычка вошли в
канавки на устройстве, а затем затяните
винт (3 мм × 5 мм), чтобы зафиксировать
скобу для кабеля HDMI.
1
2
4
3
3
1
Скоба для кабеля HDMI
2
Винт (3 мм × 5 мм)
3
Язычок
4
Канавка
! Скоба для кабеля HDMI используется в
случае, если устройство подключается с
помощью набора кабелей CD-IH202/CD-
AH200 (
приобретается отдельно).
! Не сжимайте скобу и не снимайте/не уста-
навливайте ее с усилием.
