Подключение компонентов
Примечание:
Это устройство предназначено для транспортных средств с 12-вольтовым аккумулятором и ми-
нусом на массе. Перед установкой устройства в прогулочный автомобиль, грузовик или автобус,
проверьте напряжение аккумулятора.
Чтобы избежать коротких замыканий в электрической схеме, убедитесь, что Вы отсоединили ка-
бель аккумулятора # перед тем, как начать установку.
Закрепляйте провода при помощи кабельных зажимов или липкой ленты. Чтобы защитить соеди-
нения, оберните липкую ленту вокруг них там, где они находятся около металлических частей.
Проложите и закрепите все провода так, чтобы они не могли касаться любых движущихся час-
тей, таких как переключение передач, ручной тормоз и направляющие для выдвижения сиденья.
Не прокладывайте провода в местах, где происходит нагревание, таких, как около выхода печки.
Если изоляция проводов расплавляется или повреждается, то имеется опасность короткого за-
мыкания проводки на корпус транспортного средства.
Не пропускайте желтый провод через отверстие в отсек двигателя, чтобы соединиться с аккуму-
лятором. Это повредит изоляцию провода и вызовет очень опасное короткое замыкание.
Не укорачивайте какие-либо провода. Если Вы сделаете это, защитная цепь может выйти из строя.
Никогда не подавайте питание на другое оборудование, вырезая изоляцию кабеля питания устройства
и ответвляя провод. Допустимая нагрузка провода по току будет превышена, что вызовет перегрев.
При замене плавкого предохранителя убедитесь, что используете только предохранитель с пара-
метрами, предписанными для этого устройства.
Так как применяется уникальная схема BPTL, никогда не соединяйте провода динамиков непос-
редственно на массу и не соединяйте левый и правый контакты # динамиков.
Динамики, используемые с этим устройством, должны иметь номинальную мощность не менее
40 Вт и сопротивление от 4 до 8 Ом. Использование динамиков с параметрами, отличными от
указанных, может привести к возгоранию, задымлению или повреждению динамиков.
Когда на устройство подается питание (ON), то сигнал управления выводится через синий/бе-
лый кабель.
Выполните соединение с управляющими контактами реле автоматической автомобильной ан-
тенны. (Максимально 300 мA, 12 В постоянного тока.) Если в автомобиле используется антенна
на стекле, то соедините с контактом питания усилителя антенны.
Чтобы избежать короткого замыкания, покройте отсоединенный провод изоляционной лентой.
Особенно тщательно изолируйте неиспользуемые провода динамиков. Если эти провода не изо-
лированы, то существует опасность короткого замыкания.

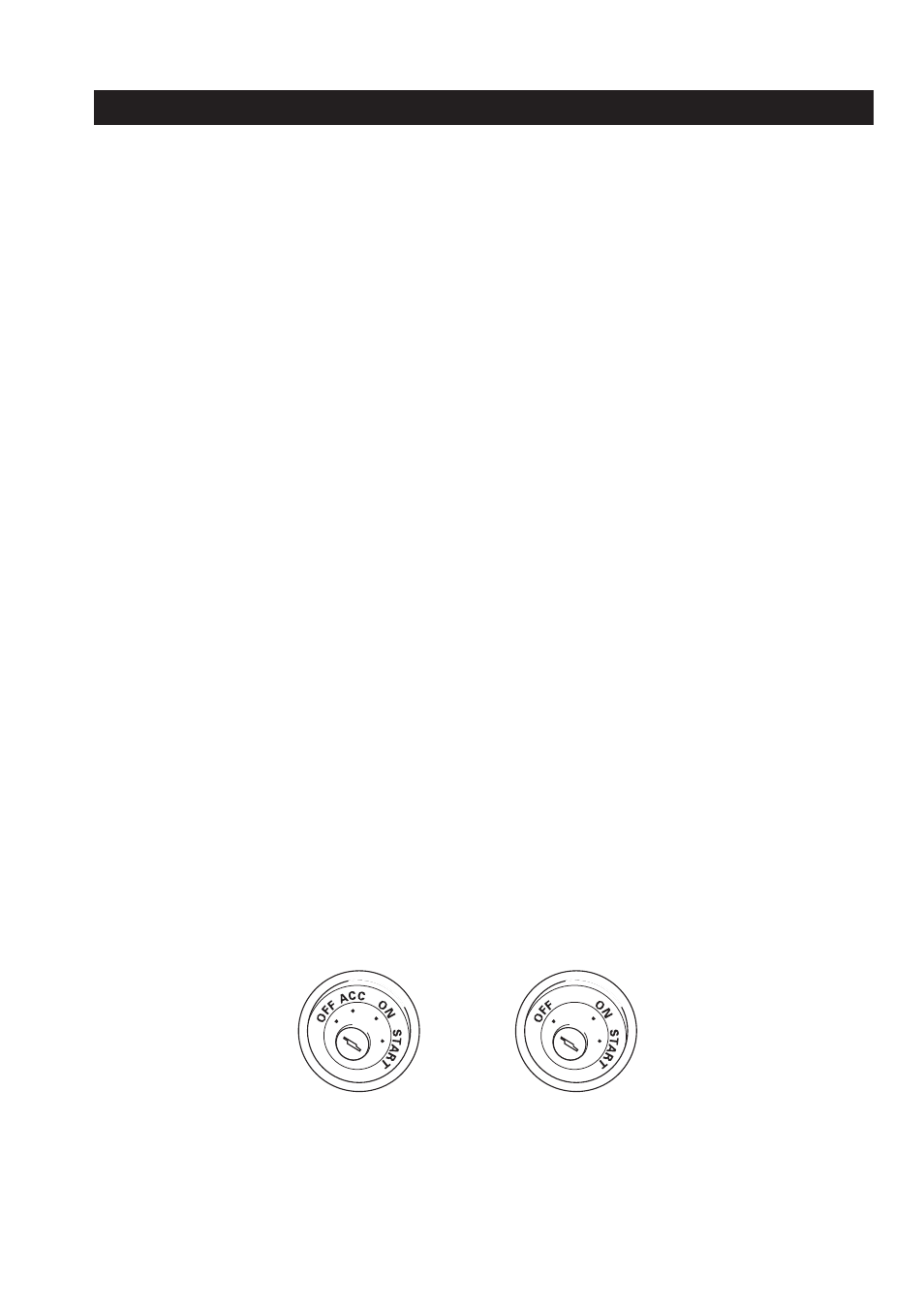

Если это устройство установлено в транспортное средство, которое не имеет ACC (дополнитель-
ной) позиции на переключателе зажигания, красный провод устройства должен быть соединен с
выходом, спаренным с переключателем зажигания ON/OFF. Если это не сделано, то аккумуля-
тор транспортного средства может разрядиться, когда Вы находитесь вне транспортного средства
в течение нескольких часов.
ACC позиция
Нет ACC позиции
