Подключение
02
12
Ru
1
Подключите разъемы VIDEO OUT и
AUDIO OUT 5.1ch L/R
к
соответствующим входам A/V на
телевизоре.
С помощью прилагаемого кабеля аудио/видео
подключите красный и белый штекеры к
аудиовыходам, а желтый штекер - к
видеовыходу. Убедитесь, что левый и правый
аудиовыходы подключены к соответствующим
входам для обеспечения надлежащего
стереозвука.
Ниже приводится информация по
использованию компонентного кабеля или
кабеля S-video для подключения видеосигнала.
2
Подключите прилагаемый кабель
питания к гнезду AC IN, а затем вставьте
его в розетку электропитания.
Примечание
• Перед отключением проигрывателя от
розетки электропитания сначала
выключите его с помощью кнопки
STANDBY/ON на передней панели или
на пульте дистанционного управления, и
дождитесь, пока на дисплее проигрывателя
не погаснет индикация -OFF- .
• По вышеупомянутым причинам не
подключайте этот проигрыватель к
отключаемым источникам питания,
имеющимся на некоторых усилителях и
ресиверах AV.
Подключение с помощью
кабеля SCART AV
Разъем AV типа SCART предназначен для
подключения к телевизору или ресиверу AV.
Видеовыход можно переключать между
обычным композитным сигналом, S-video или
RGB. Для получения сведений об установке см.
А/V вых. SCART на стр. 40.
Разъем SCART AV содержит аналоговые
аудиовыходы, поэтому не требуется
подключать разъемы AUDIO OUT L/R.
1

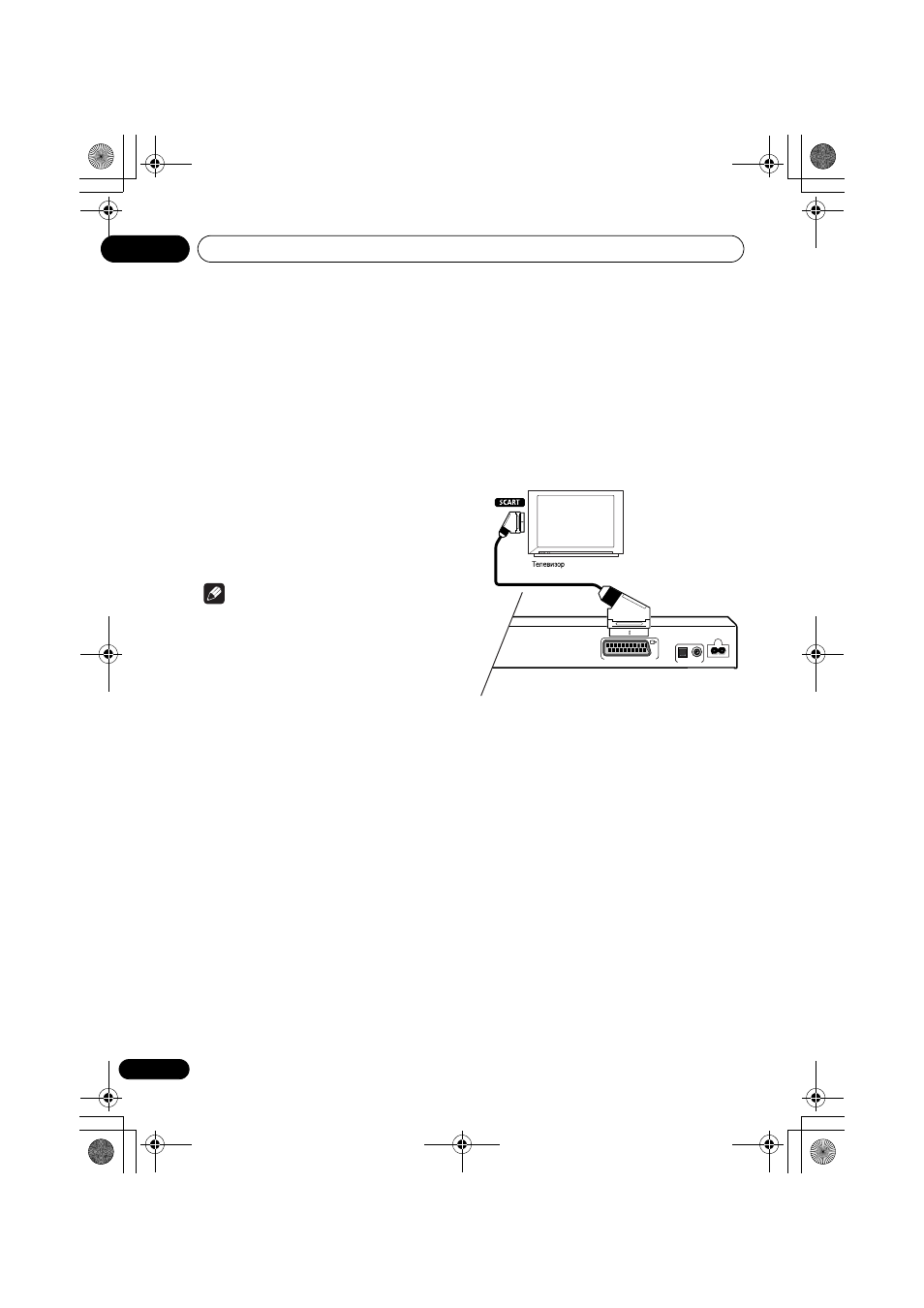

Используйте кабель SCART (не
входит в комплект поставки) для
подключения выхода AV CONNECTOR
(RGB)
к входу SCART AV телевизора
(
или ресивера AV).
COAXIAL
AUDIO OUT
OPTICAL
DIGITAL
AC IN
AV CONNECTOR (RGB) TV/AV Receiver
