7 Подключение аппарата

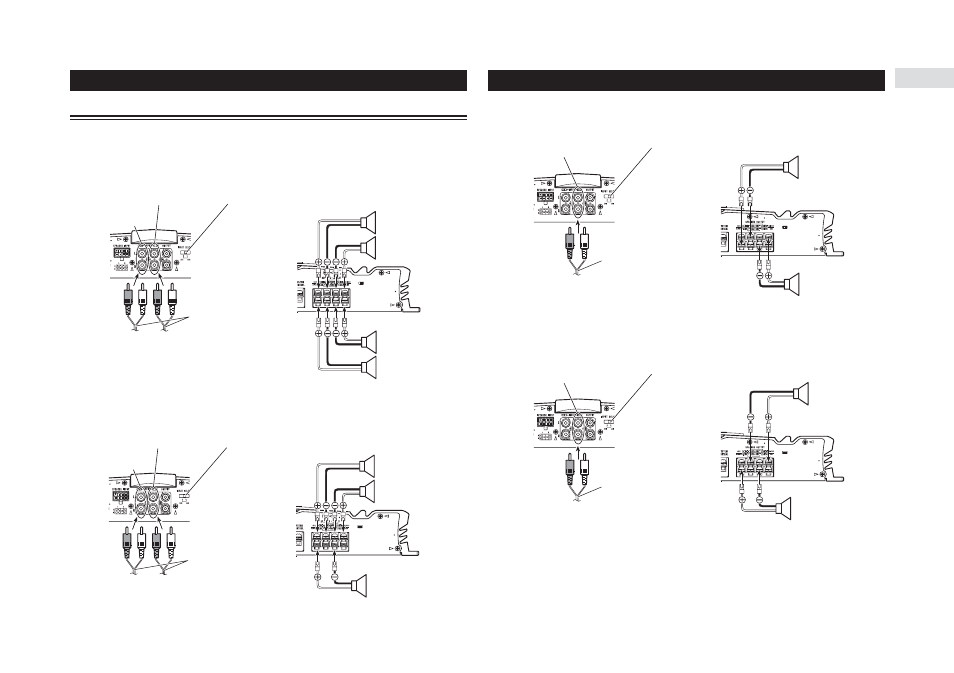

Подключение проводов АС и входных проводов
Акустические системы могут подключаться в четырехканальном, трехканальном (стерео + мо
но) или двухканальном (стерео, моно) режиме. Подсоедините провода АС для соответствующе
го режима так, как указано на рисунках ниже.
Четырехканальный режим
Входное гнездо А разъема RCA
Входное гнездо
В разъема RCA
Переключатель входа
Для активации двухка
нального входа переклю
чите этот переключатель
в левое положение. Для
активации четырехка
нального входа переклю
чите этот переключатель
в правое положение.
Соединительные провода со
штекерами RCA (продаются от
дельно)
От стереофонической системы автомобиля (выход RCA)
Если используется только один входной штекер, например, когда автомобиль
ная стереосистема имеет только один выход (выход RCA), подключите штекер
к входному гнезду А разъема RCA, но не подключайте штекер к входному гнез
ду В разъема RCA.
(Правый)
Выход А акустической
системы
(Левый)
(Левый)
Выход В акустической
системы
(Правый)
Трехканальный режим
Входное гнездо А разъема RCA
Входное гнездо
В разъема RCA
Переключатель входа
Для активации двухка
нального входа переклю
чите этот переключатель
в левое положение. Для
активации четырехка
нального входа переклю
чите этот переключатель
в правое положение.
Соединительные провода со
штекерами RCA (продаются от
дельно)
От стереофонической системы автомобиля (выход RCA)
Если используется только один входной штекер, например, когда автомобильная стереосис
тема имеет только один выход (выход RCA), подключите штекер к входному гнезду А разъе
ма RCA, но не подключайте штекер к входному гнезду В разъема RCA. Выход В акустической
системы (моно)
(Правый)
Выход А акустической
системы
(Левый)
Двухканальный режим (стерео)
Входное гнездо А разъема RCA
В случае двухканального режима под
ключите штекеры RCA ко входному
разъему А.
Переключатель входа
Переключите этот переключатель
в левое положение
Соединительные провода с штеке
рами RCA (продаются отдельно)
От стереофонической системы автомобиля (выход RCA)
Акустическая система
(правая)
Акустическая система
(левая)
Двухканальный режим (моно)
Входное гнездо А разъема RCA
В случае двухканального режима подключи
те штекеры RCA ко входному разъему А.
Переключатель входа
Переключите этот переключатель
в левое положение
Соединительные провода со штеке
рами RCA (продаются отдельно)
От стереофонической системы автомобиля (выход RCA)
Акустическая система
(моно)
Акустическая система
(моно)
