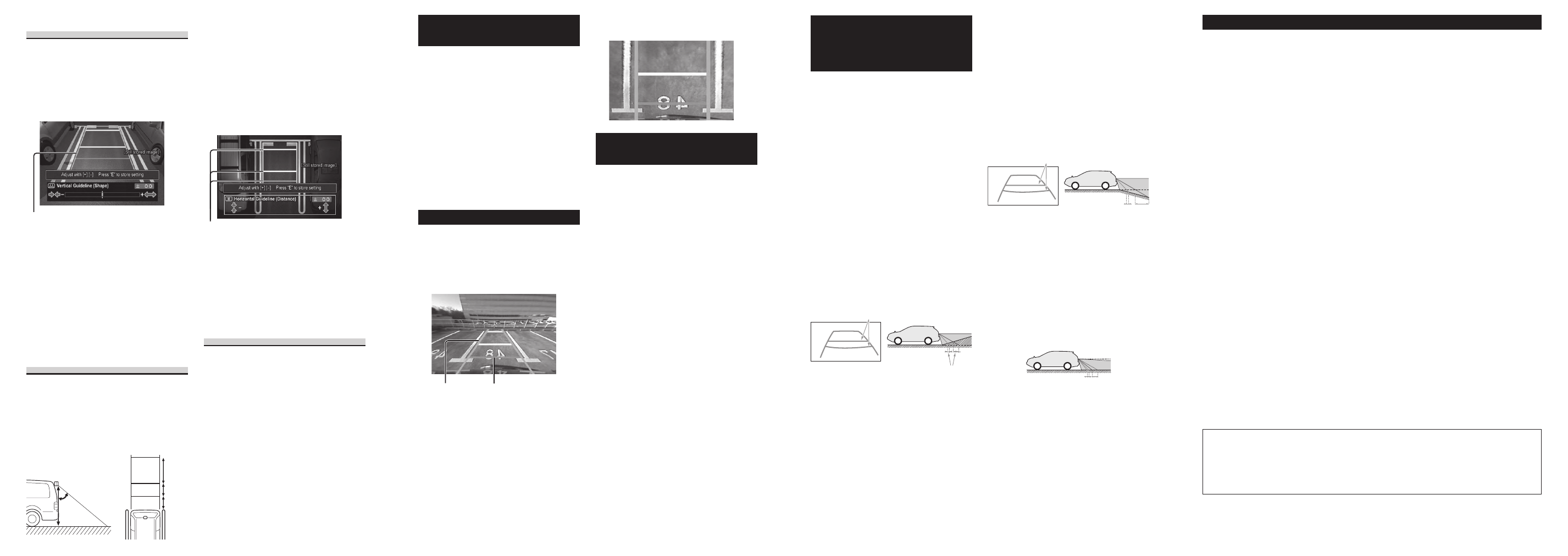

Pioneer ND-BC20PA - Инструкция (Страница 3)

Ru Ru Ru Ru
B. Направляющая линия (Форма)
[Guideline (Shape)]
Регулируйте наклоном вертикальных
направляющих линий (форма)
автомобиля, когда существует
значительное несоответствие с шириной
автомобиля по направлению к заднему
полю обзора.
1. Нажмите кнопку ENTER.
2. Регулируйте угол кнопками + и –.
Вертикальные направляющие линии
Примечание:
Регулирование может быть сделано в
пределах диапазона от –127 до +127.
3. Нажмите кнопку ENTER.
4. Нажмите кнопку ENTER дважды.
Вернитесь к шагу 5 «Изменение
Основных Параметров Установки
или Других Установок».
Примечание:
Вертикальные направляющие линии
(форма) установки отражают на экране
дисплея вида угла и вертикальной
направляющей линии (ширина).
C. Направляющая линия
(Расстояние) [Guideline (Distance)]
Расстояние между горизонтальными
направляющими линиями может быть
отрегулировано. Горизонтальные
направляющие линии отображаются
в интервале показанном на рис.2 в
первоначальной установке, когда
камера была установлена в положении
показанном на рис.1
Рис. 1
1,5 м
50˚
Прибл.
1 м
Прибл.
1 м
Рис. 2
Прибл.
2 м
•
•
Примечание:
Горизонтальные направляющие линии
состоят из трех ссылочных линий, которые
служат как ссылка при парковке (зелена,
желтая и красная линии).
В случае «Вид Угла» основные параметры
установок были отрегулированы в отличие
от заводского регулирования, расстояния
между горизонтальными направляющими
линиями будут различны, как показано на
Рис.2 (прибл. 1 м, 1 м and 2 м) .
1. Нажмите кнопку ENTER.
2. Регулируйте угол кнопками + и –.
Горизонтальные направляющие линии
Примечание:
Регулирование может быть сделано в
пределах диапазона от –255 до +255.
3. Нажмите кнопку ENTER.
4. Нажмите кнопку ENTER дважды.
Вернитесь к шагу 5 «Изменение
Основных Параметров Установки
или Других Установок».
D. Направляющая линия (ВКЛ/ВЫКЛ)
[Guideline (On/Off)]
Это используется, чтобы включать
вертикальные и горизонтальные
направляющие линии на ВКЛ и ВЫКЛ.
1. Нажмите кнопку ENTER.
2. Выберите ВКЛ или ВЫКЛ для
направляющих линий с помощью
кнопок + и –.
3. Нажмите кнопку ENTER.
4. Нажмите кнопку ENTER дважды.
Вернитесь к шагу 5 «Изменение
Основных Параметров Установки
или Других Установок».
•
•
•
Возврат к Стандартным
Установкам
Изделие может быть переустановлено на
стандартные установки. Переустановите
стандартные установки в следующих
ситуациях:
Положение камеры изменилось.
Автомобиль, на котором установлена
камера был заменен.
1. Нажмите кнопки MODE и
ENTER одновременно.
Примечание:
Нажмите кнопку MODE, чтобы отменить
переустановку стандартных установок.
2. Нажмите кнопку ENTER.
Все установки вернутся к
стандартным установкам.
Экран отображения
С этим изделием совместимы два типа
экранов отображения.
Режим Стандартного угла:
Это используется, когда отображается
стандартное изображение камеры
заднего вида.
Вертикальные Горизонтальные
направляющие
направляющие линии
линии
•
•
•
Режим Высокого Угла:
Это отображает вид прямо сверху.
Изменение Режима
Отображения Экрана
1. Нажмите кнопку MODE, когда
отображается изображение
камеры заднего вида.
Режим отображения экрана
изменяется способом, описанным
ниже, каждый раз, когда нажата
кнопка MODE.
Режим стандартного угла ↔ Режим
высокого угла
Примечание:
Режим отображения экрана вернется к
предыдущему режиму нормально угла,
чтобы быть измененным, когда двигатель
выключен. •
Несоответствия Между
Отображением Экрана и
Фактической Дорожной
Поверхностью
Несоответствия в расстоянии и курсе,
по которому едет автомобиль, между
горизонтальными направляющими
линиями на экране и фактической
дорожной поверхностью могут
произойти в следующих ситуациях.
Когда есть крутой подъем позади
автомобиля:
Горизонтальные направляющие
линии служат в качестве ссылки для
расстояния, соответствуя ровной
дорожной поверхности. Следовательно,
когда есть крутой подъем позади
автомобиля, горизонтальные
направляющие линии кажутся ближе
к Вам, чем фактические расстояния.
Например, в случае существующего
препятствия на крутом подъеме,
препятствие, кажется, более далеким,
чем это есть фактически. Точно так
же происходят несоответствия в курсе,
по которому едет автомобиль, между
горизонтальными направляющими
линиями и фактической дорожной
поверхностью.
➀
➁
➂
➀ Горизонтальные направляющие
линии
➁ Положение автомобиля
➂ Несоответствие
Когда есть крутой спуск позади
автомобиля:
Когда есть крутой спуск позади
автомобиля, горизонтальные
направляющие линии кажутся более
дальними к задней стороне, чем
фактические расстояния. Когда есть
существующее препятствие на крутом
спуске, препятствие, кажется, более
близким, чем это есть фактически.
Точно так же происходят несоответствия
в курсе, по которому едет
автомобиль, между горизонтальными
направляющими линиями и фактической
дорожной поверхностью.
➀
➁
➂
➀ Горизонтальные направляющие
линии
➁ Положение автомобиля
➂ Несоответствие
Когда автомобиль находится на
наклонной поверхности:
Несоответствия могут возникнуть
между отображением и фактическим
расстоянием и курсом, по которому
едет автомобиль, когда он находится
на наклонной поверхности из-за числа
пассажиров или полезного груза.
➀
➁
➀ Положение автомобиля
➁ Несоответствие
Технические требования
Общие Устройства
Источник питания ............................................. Пост.ток 14,4 В (допустимый диапазон:
10,8 В до 15,1 В)
Система Заземления ......................................... Отрицательный тип заземления
Макс. Расход тока ............................................. Прибл. 250 мА
Выходное изображение .................................. Зеркальное изображение (для
подтверждения заднего вида)
Видео выход ....................................................... 1 Vp-p (75 Ω)
Внешние размеры
Камера заднего вида ......................................... 27 (Ш) × 27 (В) × 26 (Г) мм
Блок питания обработки изображения ........ 84 (Ш) × 20 (В) × 65 (Г) мм
Кнопочное устройство ..................................... 27 (Ш) × 27 (В) × 13 (Г) мм
Вес
Камера заднего вида ......................................... 150 г (включая кабель)
Блок питания обработки изображения ........ 200 г (включая шнур питания)
Кнопочное устройство ..................................... 95 г (включая кабель)
Устройство камеры
Датчик изображения ........................................ 1/4-дюйма цветной CCD датчик
Кол-во пикселей ............................................... 492 (вертикальный) × 512
(горизонтальный) (всего кол-во пикселей:
прибл. 270 000, действующих кол-во
пикселей: прибл. 250 000)
Линзы ................................................................... Широкоапертурные, фокусное
расстояние: 1,53 мм, F объем: 2,8
Угол вида ............................................................. Горизонтальный: прибл. 135°
Вертикальный: прибл. 100°
IR фильтр запирания (специальная автомобильная установка)
................................................................... Оснащено
Система диафрагмы .......................................... Электронная диафрагма
Система сканирования .................................... Чередование
Система синхронизации ................................... Внутренняя синхронизация
Соотношение сигнала к шуму ........................ 40 дБ или больше
Горизонтальное разрешение .......................... Прибл. 300 ТВ линий
Диапазон освещения ......................................... Прибл. 1,5 люкс до 100 000 люкс
Диапазон рабочей температуры .................... –30 °C до +70 °C
Диапазон температуры хранения .................. –40 °C до +85 °C
Примечание:
В соответствии со статьей 5 закона Российской Федерации “О защите прав потребителей”
и постановлением правительства Российской Федерации № 720 от 16.06.97 компания Pioneer
Europe NV оговаривает следующий срок службы изделий, официально поставляемых на
российский рынок.
Автомобильная электроника: 6 лет
Другие изделия (наушники, микрофоны и т.п.): 5 лет
Примечание:
Технические требования и дизайн могут модифицироваться без предварительного уведомления
в процессе усовершенствования. •
