8
Подключение усилителя
1 Подключите аналоговые аудио выходы ваше-
го CD плеера (или другого компонента) к CD вхо-
дом этого усилителя.
для подключения используйте стереофонический RCA кабель
(«тюльпан»), как показано на рисунке.
подключайте аналогичным образом любые другие
компоненты (например, iPod
1 док-станцию или порта-
тивный аудио плеер) к входам AUX [дополнительный
вход] и TUNER [тюнер].
2 Подключите аналоговые выходы вашей кас-
сетной деки (или другого магнитофона) к входам
(IN) TAPE [кассетная дека] этого усилителя. Затем
подключите аудио входы кассетной деки к выходам
(OUT) TAPE этого усилителя.
это позволит вам производить запись с компонентов,
подключенных к этому усилителю. для подключения ис-
пользуйте стереофонический RCA кабель («тюльпан»), как
показано на рисунке.
3
Только для проигрывателей грампластинок: Под-
ключите аудио выходы вашего проигрывателя грам-
пластинок к входам PHONO этого усилителя.
если ваш проигрыватель имеет заземляющий провод,
подключите его к заземляющей клемме усилителя.
если ваш проигрыватель грампластинок имеет линей-
ные выходы (то есть он имеет встроенный предусили-
тель-корректор), то подключайте его к входу AUX.
убедитесь в том, что переключатель MM/MC [под-
вижный магнит/катушка] находится в положении, со-
ответствующем типу вашего проигрывателя. если звук
от проигрывателя грампластинок вам кажется слишком
громким и искаженным или слишком тихим, попробуй-
те изменить положение этого переключателя.
Подключение
акустических систем
убедитесь в том, что правую и левую акустические систе-
мы вы подключили к соответствующим выходным клеммам
усилителя. кроме того, убедитесь в том, что положительная
и отрицательная (+/–) клеммы усилителя соответствуют
аналогичным клеммам акустических систем. можно ис-
пользовать акустические системы с номинальным сопро-
тивлением от  до 16 Ом.
Прежде, чем подключать усилитель к сети, убедитесь в
том, что все соединения произведены.
·
·
·
·

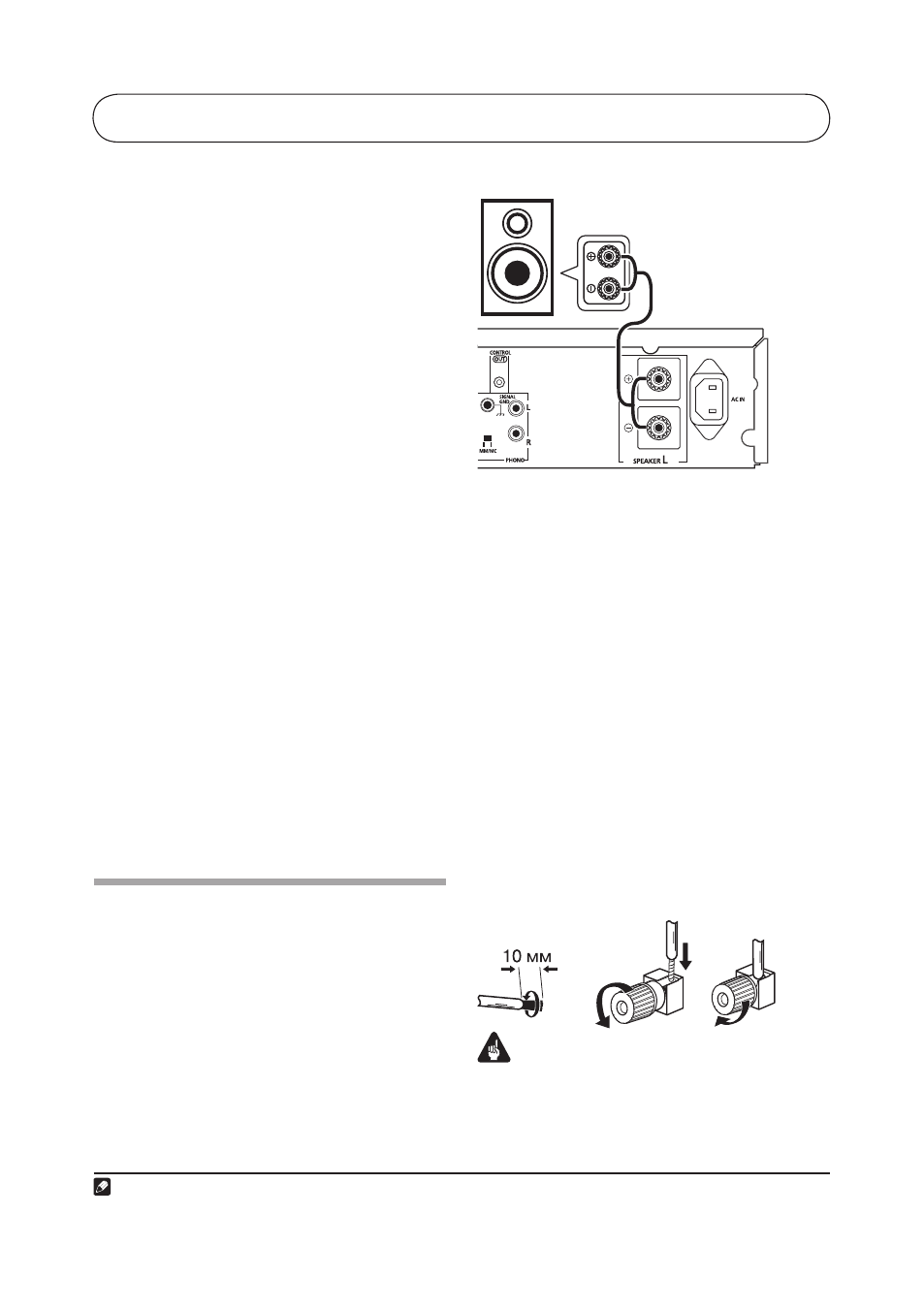

левая акустическая система
Подключите акустические системы к клеммам
усилителя, как показано выше.
на рисунке показано подключение левой акустической
системы. правую акустическую систему подключайте
аналогичным образом. для подключения акустических
систем к клеммам вы можете использовать либо оголен-
ный провод, либо разъемы типа «банан» (см. ниже).
Подключение с помощью
оголенного провода
убедитесь в том, что кабель акустической системы, который
вы собираетесь подключать, должным образом подготовлен:
на каждом проводе оголена его жила на длине 10 мм, а отде-
льные проволочки жилы скручены вместе (рис. A).
чтобы подключить клемму, отвинтите гайку клеммы на
несколько оборотов, чтобы под гайкой образовалось сво-
бодное пространство, достаточное для установки оголен-
ного провода (рис. B). установив провод, затяните клемму,
чтобы вставленный провод был туго зажат (рис. C).
Рис. A Рис. B Рис. C
Внимание!
Описание того, как второй конец кабеля подключать
к акустическим системам вы можете найти в инс-
трукции на ваши акустические системы.
·
·
Примечание
1 iPod является торговой маркой Apple Computer, Inc, зарегистрированной в США и других странах.
