18
Установка
Ус
тановк
а
3

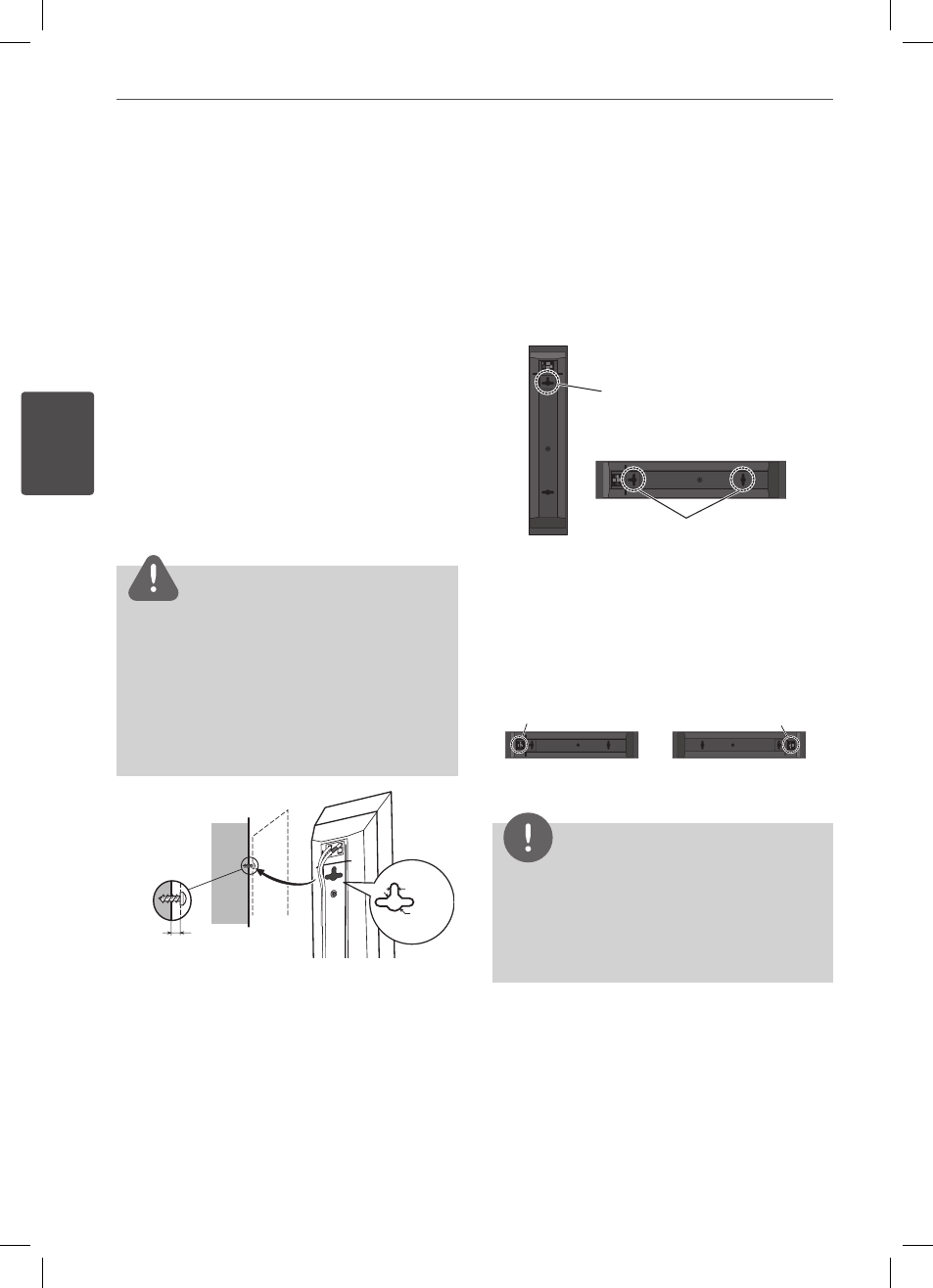

Монтаж динамиков на стене
Перед установкой
Помните, что акустическая система
тяжелая, и под ее весом могут ослабнуть
винты, или стеновой материал не будет
ее поддерживать, что может привести к
падению динамика. Убедитесь, что стена,
предназначенная для установки динамиков,
является достаточно прочной для их
поддержки. Не устанавливайте динамики на
фанерных или мягких стенах.
Крепежные винты не входят в комплект
поставки. Используйте винты, подходящие
для стенового материала и выдерживания
веса динамика.
ОСТОРОЖНО
• Если вы не уверены в качестве и прочности
стены, обратитесь за консультацией к
специалисту.
• Компания Pioneer не несет ответственности за
любые несчастные случаи или повреждения,
являющиеся следствием неправильной
установки.
5 mm to 7 mm
5 mm
10 mm
Крепежный винт
(не входит
в комплект
поставки)
Крепление динамиков
Передний динамик можно подвешивать на
стене вертикально или горизонтально. Для
вертикального подвешивания используйте
одно отверстие, а для горизонтального
подвешивания - два отверстия. На рисунке
ниже показан передний правый динамик.
Vertical set up
Horizontal set up
Holes
Hole
Вертикальная
установка
Отверстие
Отверстия
Горизонтальная установка
При монтаже динамика в горизонтальном
положении, установите его так, чтобы разъем
на задней стороне динамика находился на
наружном конце поверхности, наиболее
удаленном от другого динамика.
t
f
e
l
t
n
o
r
F
t
h
g
i
r
t
n
o
r
F
l
a
n
i
m
r
e
t
r
e
k
a
e
p
S
l
a
n
i
m
r
e
t
r
e
k
a
e
p
S
Разъем динамика
Передний правый
Передний левый
Разъем динамика
ПРИМЕЧАНИЕ
Не подключайте громкоговорители, входящие
в комплект поставки, к усилителям, не
входящим в комплект поставки данной системы.
Подключение к другому усилителю может стать
причиной неисправности или пожара.
от 5 мм до 7 мм
