Примечания:
• Измените исходные настройки данного устройства (См. Руководство по
эксплуатации). Низкочастотный динамик данного устройства обеспечивает
монофонический выходной сигнал.
• Когда используете низкочастотный динамик 70 Вт (2 Ω), убедитесь, что
соединились с Фиолетовым и Фиолетовым/черным проводами данного
устройства. Не подсоединяйте ничего к Зеленому и Зеленому/черному проводам.

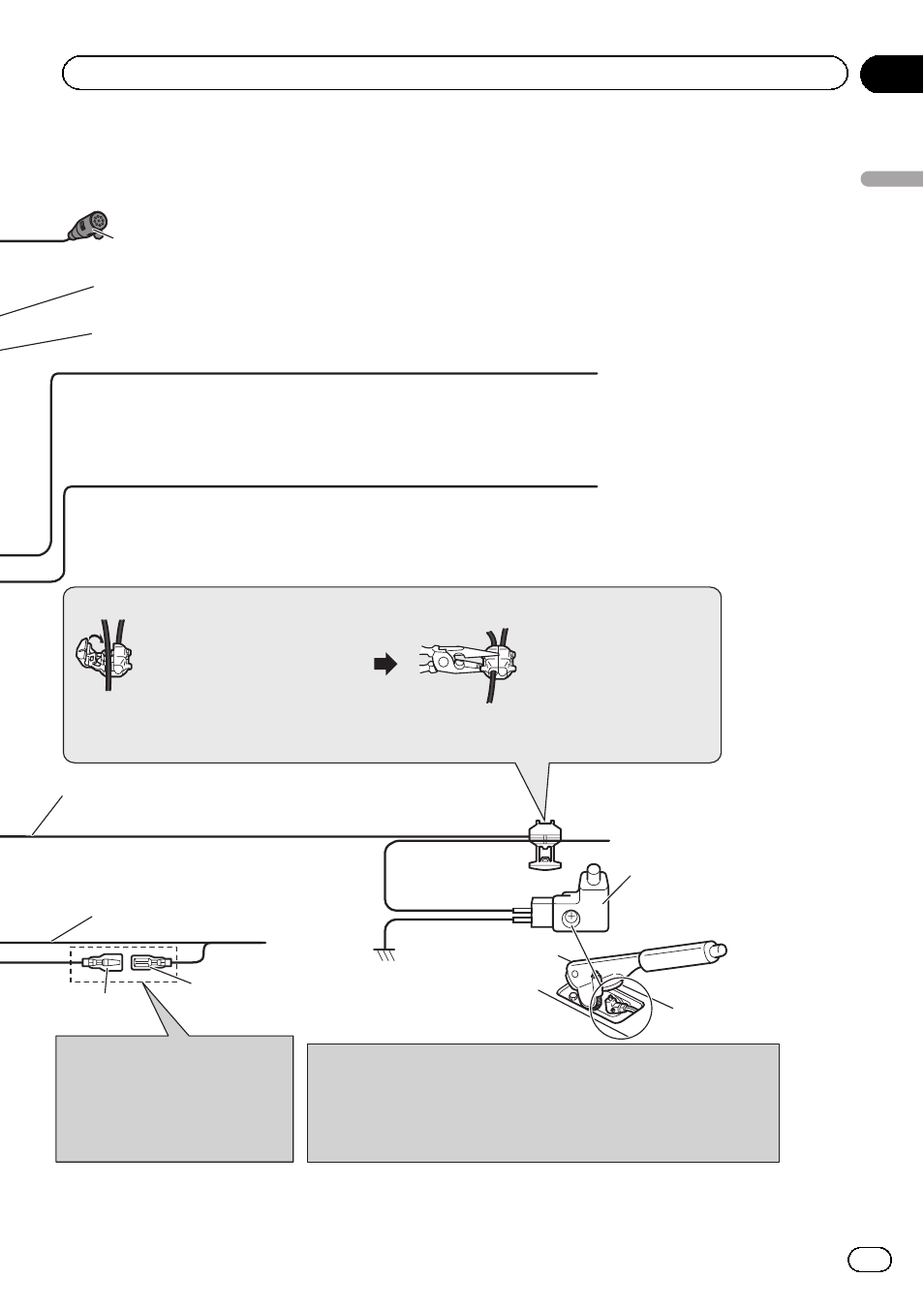

Способ подключения
1. Зажмите провод.
2. Плотно обожмите
острогубцами.
Примечание:
• Положение переключателя стояночного тормоза зависит от модели автомобиля. За более
подробной информацией, обращайтесь к инструкции по эксплуатации автомобиля или к дилеру.
Желтый/черный
Если используется оборудование, имеющее функцию приглушения звука, данный
провод необходимо подсоединить к клемме Audio Mute данного устройства. В
противном случае необходимо проследить за тем, чтобы данный провод не
контактировал с любыми другими разъемами.
Светло-зеленый
Используется для индикации состояния стояночного тормоза. Эти
провода должны подключаться к стороне питания переключателя
стояночного тормоза.
Синий/белый
Подключите к клемме системы контроля
усилителя мощности (макс. 300 мА 12 В пост. ток).
Синий/белый (6*)
Подключите к клемме управления реле
автомобильной антенны (макс. 300 мА 12 В пост. ток).
Расположение штекера разъема
ISO на различных автомобилях
может отличаться. Если штекер 5
предназначен для управления
антенной, подсоедините 5* к 6*. На
других автомобилях подключать 5* к
6* запрещается.
Синий/белый
(5*)
Сторона
заземления
Сторона
электропитания
Переключатель
стояночного
тормоза
Микрофон (только AVH-2400BT)
Фиолетовый/белый
Из двух проводов, подключенных к фонарю заднего хода, используйте тот, на котором
изменяется напряжение при переключении рычага коробки передач в положение
REVERSE (R) (Задний ход). Такое подключение позволяет устройству воспринимать, в
каком направлении движется автомобиль: назад или вперед.
Монтажный дистанционный ввод
Может быть подключен жестко-смонтированный адаптер дистанционного
управления (продается отдельно).
Вход микрофона (только AVH-2400BT)
