Подключения и названия частей
Подключения
При подключении оборудования и изменении подключений пита-
ние должно быть отключенным.
Используйте USB кабель, поставляемый с данным изделием.
Смотрите инструкции по эксплуатации к подключаемому
компоненту.
Питание на данный аппарат подается через питание шины USB.
Аппарат можно использовать, просто подключив его к компьютеру
через USB кабель.
!
Подключите компьютер, к которому подключен данный аппарат
к источнику переменного тока.
!
Концентратор USB не может использоваться.
!
В случая, указанных ниже, питание может быть недостаточным
и данный аппарат может не срабатывать от питания шины USB.
—
Когда мощность питания шины USB от компьютера
недостаточна.
—
Когда к компьютеру подключены другие устройства USB.
—
Когда подключены наушники с импедансом ниже 32 W.
—
Когда наушники подключены одновременно к стереофони-
ческому гнезду наушников и к стереофоническому гнезду
мини-джек наушников.
—
Когда монофоническое гнездо подключено к терминалу
[HEADPHONES].
Названия частей

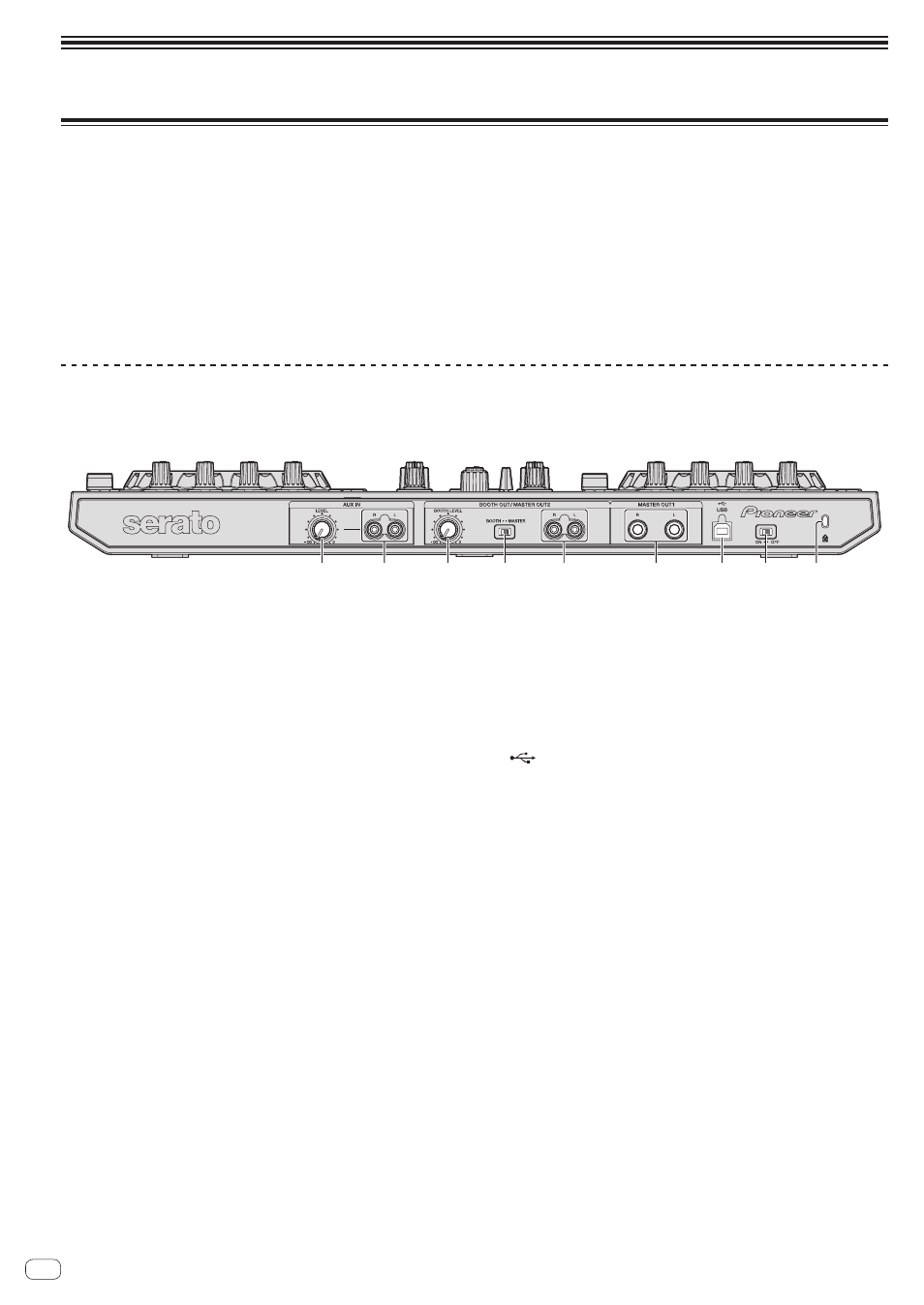

Задняя панель
1
2
5
6
3
4
7
8
9
1
Ручка AUX IN LEVEL
Регулировка уровня звучания, поступающего на терминалы
[AUX IN].
2
Терминал AUX IN
Подключите к терминалу выхода внешнего устройства (дискре-
тизатора, переносного аудиоустройства, др.)
3
Ручка BOOTH LEVEL
Регулирует уровень аудиосигналов, выводимых на терминал
[BOOTH].
4
Селекторный переключатель BOOTH/MASTER
Переключает на вывод звучания от терминалов [BOOTH OUT/
MASTER OUT 2
] для кабинки управления и вывод основного
канала. При установке на сторону [BOOTH] звучание основного
канала выводится от терминалов [BOOTH OUT/MASTER OUT
2
], вне зависимости от уровня звучания, установленного для
основного канала. Уровень громкости может регулироваться с
помощью ручки [BOOTH LEVEL].
!
Если установлен слишком высокий уровень громкости,
звучание может искажаться.
5
Терминалы BOOTH OUT/MASTER OUT 2
Подключите к усилителю мощности или кабинке управления, др.
!
Совместимы с несимметричными выходами с гнездами
штырькового типа RCA.
6
Терминалы MASTER OUT 1
Подключите сюда активные громкогорители, др.
!
Cовместимые с симметричным или несимметричным выхо-
дом для коннектора TRS.
7
Терминал USB
Подключите к компьютеру.
!
Подключите данный аппарат и компьютер напрямую через
поставляемый USB кабель.
!
Концентратор USB не может использоваться.
8
Переключатель ON/OFF
Включение и отключение питания данного аппарата.
9
Слот замка Кенсингтона
