Подключение
02
11
Ru

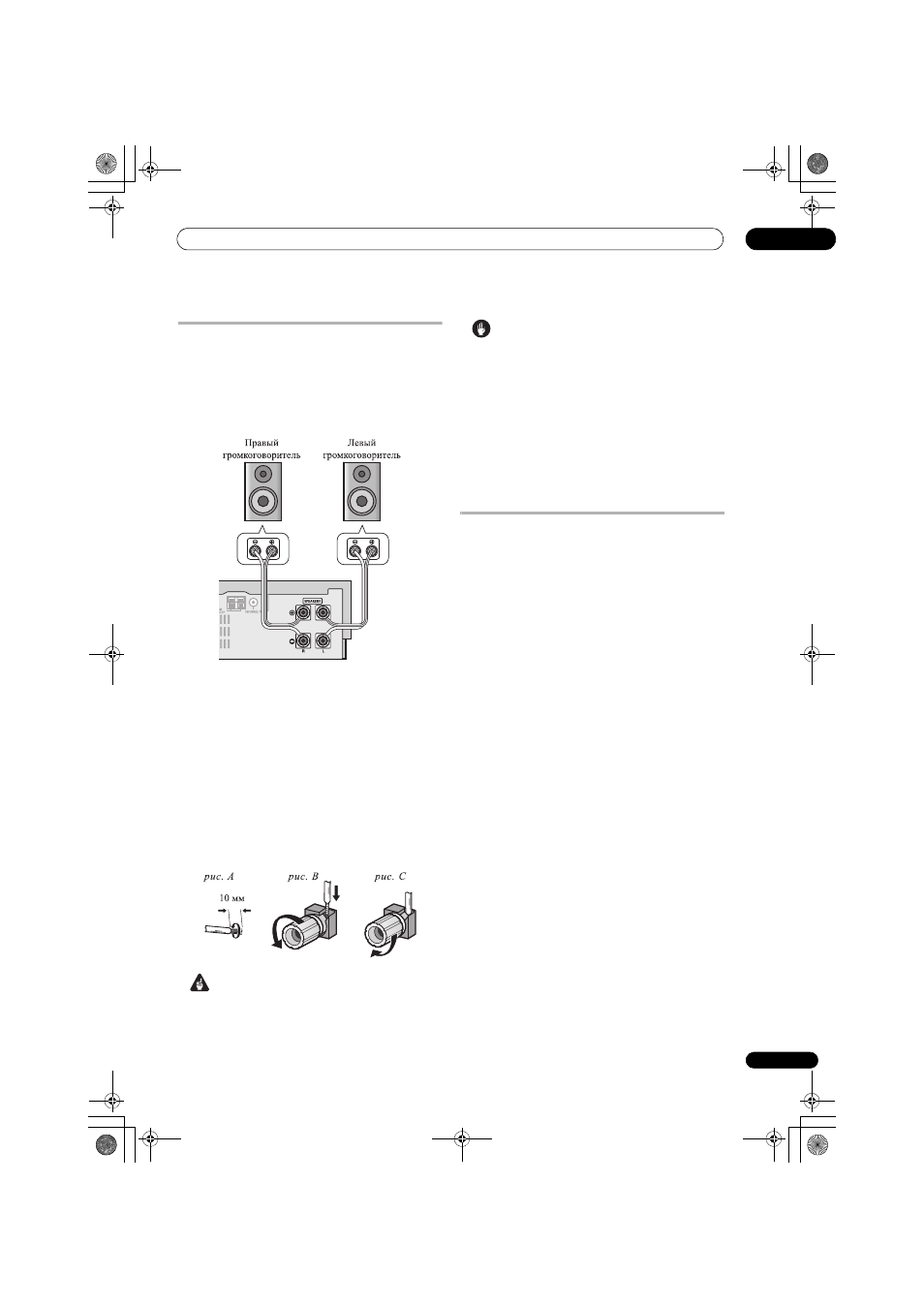

Подключение громкоговорителей
Убедитесь в том, что правый громкоговоритель
подключен к правому каналу, а левый громкоговоритель
подключен к левому каналу. Также убедитесь в том, что
положительная и отрицательная (+/–) клеммы на
ресивере соответствуют клеммам на громкоговорителях.
Можно использовать громкоговорители с номинальным
сопротивлением от 4 до 8 Ом.
•
Подключите громкоговорители к контактным
клеммам SPEAKERS, как это показано на рисунке
выше.
Подключение зачищенным проводом
Убедитесь в том, что кабель громкоговорителя, который
вы собираетесь использовать, подготовлен
соответствующим образом, и с обоих его концов на 10 мм
удалена изоляция, а оголенные жилы провода скручены
(рис. A).
Для подключения контакта, ослабьте зажим контактной
клеммы на несколько оборотов до появления
пространства, достаточного для того, чтобы вставить в
него оголенный провод (рис. B). Вставив провод на место,
затяните зажим контактной клеммы таким образом,
чтобы провод был прочно зажат (рис. С).
Важно
• О подключении противоположных концов кабелей
громкоговорителей к громкоговорителям см.
руководство, прилагаемое к громкоговорителям.
Предупреждение
• Контактные клеммы громкоговорителя могут
находиться под ОПАСНЫМ НАПРЯЖЕНИЕМ. При
подсоединении или отсоединении кабелей
громкоговорителей, во избежание риска поражения
электрическим током, перед тем как прикасаться к
неизолированным частям, всегда отсоединяйте
кабель питания.
• Убедитесь в том, что все оголенные концы проводов
кабелей громкоговорителя скручены и полностью
вставлены в контактные клеммы громкоговорителя.
В случае прикосновения оголенного провода кабеля
громкоговорителя к задней стенке корпуса, питание в
качестве меры защиты может отключиться.
Включение в электросеть
Перед тем как подключать гнездо питания AC IN к сети,
убедитесь в том, что выполнены все другие соединения.
•
Подключите кабель питания от сети
переменного тока к гнезду питания AC IN, которое
находится на задней панели устройства, затем
вставьте вилку кабеля питания в сетевую розетку.
