Подключение телевизора без входа HDMI

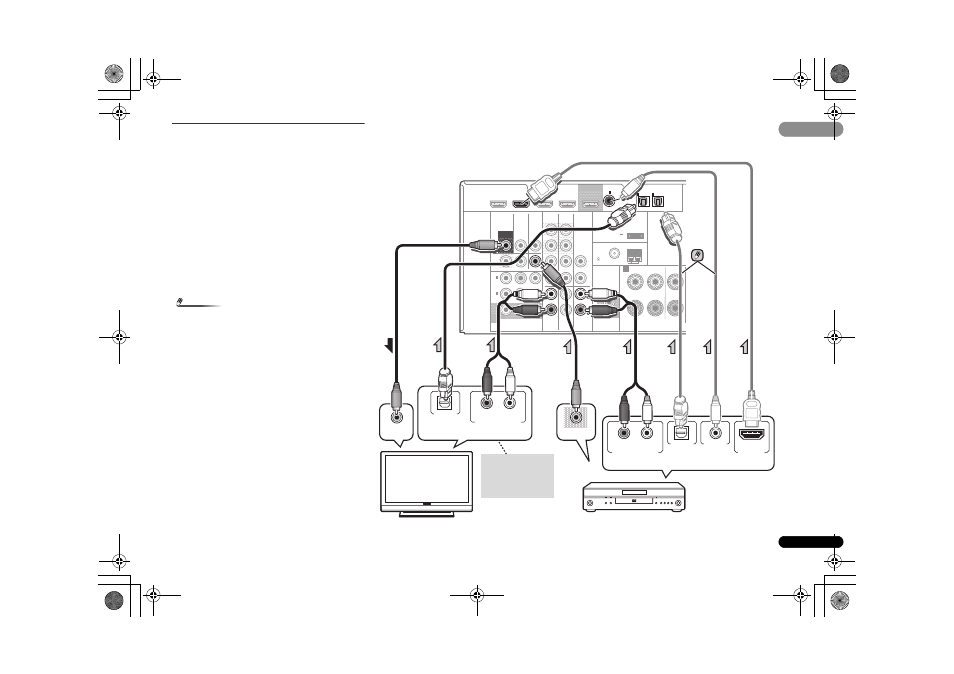

На данном рисунке показаны подключения телевизора (без входа
HDMI) и проигрывателя DVD (или другого компонента
воспроизведения) к ресиверу.
• При использовании данных подключений, картинка не
выводится на телевизор даже при подключении
проигрывателя DVD через кабель HDMI. Подключите
видеотерминал проигрывателя DVD через композитный или
компонентный кабель.
• Подключите через кабель HDMI для прослушивания звука
высокой четкости на ресивере. Не используйте кабель HDMI
для приема видеосигнала. В зависимости от видеокомпонента,
может быть невозможно одновременно выводить сигналы
через HDMI и другие терминалы, и возможно необходимо
выполнить настройки выхода. Для более подробной
информации, пожалуйста, изучите инструкции по
эксплуатации, поставляемые с компонентом.
• Если и телевизор, и проигрыватель имеют разъемы
компонентного видео, их тоже можно подключить. Подробнее
см. раздел
Использование разъемов компонентного видео
на стр. 20.
Примечание
• Для прослушивания аудио с проигрывателя DVD,
подключенного к этому ресиверу с помощью оптического
или коаксиального кабеля, прежде всего, переключитесь
на вход
DVD
, затем нажмите кнопку
SIGNAL SEL
, чтобы
выбрать аудиосигнал
O2
(ОПТИЧЕСКИЙ2) или
C1
(КОАКСИАЛЬНЫЙ1) (см. Выбор входного аудиосигнала
на стр. 26).
HDMI
VIDEO
COMPONENT VIDEO
DVR/
BDR
L
R
R
L
Y
P
B
P
R
COAXIAL
AUDIO
PRE OUT
ANTENNA
OPTICAL
ASSIGNABLE
ASSIGN
ABLE
ASSIGNABLE
OUT
A
DVR/BDR
OUT
CD-R/TAPE
L
R
IN
(
CD
)
1
SUBWOOFER
IN
IN
CD
MONITOR
OUT
TV/SAT
IN
BD
IN
OUT
IN
DVD IN
IN
TV/SAT
BD
IN
DVD
(
DVD
)
IN
1
MONITOR
OUT
(
DVR/
BDR
)
IN
2
DVR/BDR IN
DVD IN
BD IN
VIDEO 1 IN
(
TV/SAT
)
IN
1
(
CD-R/TAPE
)
IN
2
FM UNBAL
75
(
OUTPUT 5 V
0.1 A MAX
)
ADAPTER PORT
AM LOOP
FRONT
R
L
CENTER
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
OPTICAL
R
L
DIGITAL AUDIO OUT
ANALOG AUDIO OUT
OPTICAL
COAXIAL
VIDEO IN
VIDEO OUT
HDMI OUT
Выберите один
Телевизор
Проигрыватель DVD
Выберите один
Данное подключение
требуется для
прослушивания звука
телевизора через
ресивер.
VSX-826
