32
Подключение оборудования
03
Настройка MULTI-ZONE с использованием терминала HDMI (HDZONE)
Важное предупреждение
!
Настройки должны быть изменены в ZONE Setup для того, чтобы можно было использовать функцию
HDZONE
(
стр. 98
).
!
Для использования функций HDZONE установите Control или Control Mode в HDMI Setup на OFF.
Подробнее, см.
HDMI Setup
на
стр. 64
.
%
Подключите отдельный ресивер к терминалу HDMI OUT 2 (HDZONE) на данном
ресивере.

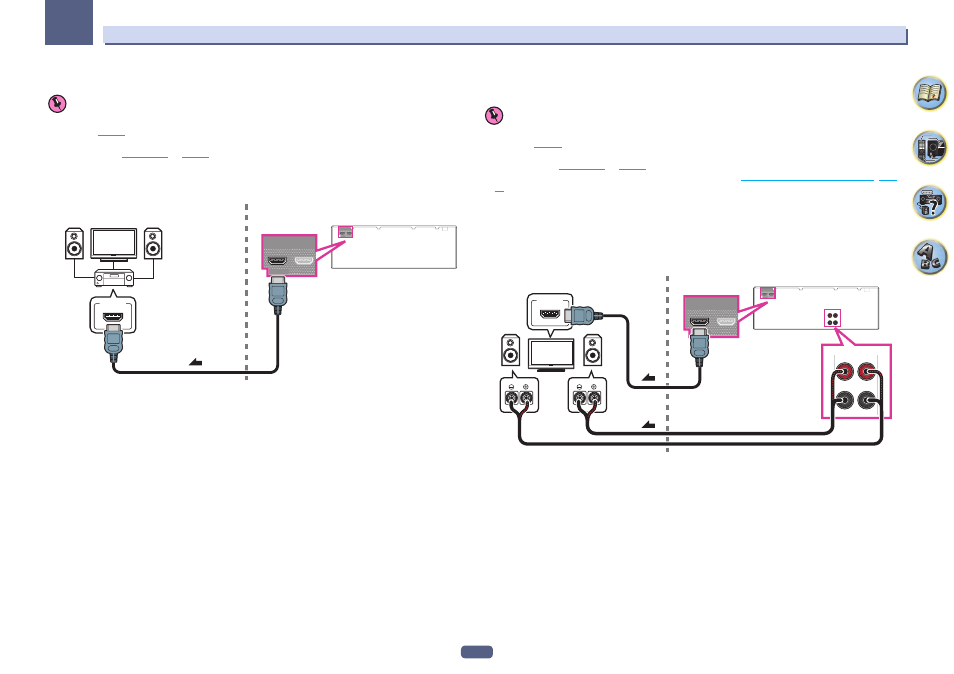

Подключите громкоговорители и телевизор к ресиверу в HDZONE как показано на рисунке ниже.
OUT 2
(HDZONE)
OUT 1
(CONTROL)
SELECTABLE
OUT 2
(HDZONE)
OUT 1
(CONTROL)
SELECTABLE
HDMI IN
Под-зона (HDZONE)
Основная зона
Многозонное подключение через терминал HDMI и терминалы громкоговорителей
(HDZONE)
Важное предупреждение
!
Настройки должны быть изменены в ZONE Setup для того, чтобы можно было использовать функцию
HDZONE
(
стр. 98
).
!
Для использования функций HDZONE установите Control или Control Mode в HDMI Setup на OFF.
Подробнее, см.
HDMI Setup
на
стр. 64
.
!
Для этой настройки необходимо выбрать HDZONE в разделе
Настройка акустической системы
(
стр.
92
).
1 Подключите два громкоговорителя к терминалам задних громкоговорителей
объемного звучания.
Требуется пара громкоговорителей, подключенных к терминалам заднего громкоговорителя объемного
звучания, как показано ниже.
2 Подключите телевизионный монитор к гнезду HDMI OUT 2 (HDZONE) на данном
ресивере.
SURROUND BACK / HDZONE
R
L(Single)
OUT 2
(HDZONE)
OUT 1
(CONTROL)
SELECTABLE
SURROUND BACK / HDZONE
R
L
(Single)
OUT 2
(HDZONE)
OUT 1
(CONTROL)
SELECTABLE
R
L
HDMI IN
2
1
Под-зона (HDZONE)
Основная зона
