Страница 11: Player 1 ch 1
Ru
11
Подключения
!
При выполнении или изменении подключений, обязательно отключите питание и отсоедините силовой кабель от розетки.
!
Смотрите инструкции по эксплуатации к подключаемому компоненту.
!
После завершения всех подключений между устройствами подключите силовой кабель.
!
Если для подключения используется LAN кабель, то следует использовать поставляемый с данным изделием LAN кабель или STP
(экранированная витая пара) кабель.
!
Не отсоединяйте LAN кабель, если музыкальные файлы и/или информация используется совместно через PRO DJ LINK.

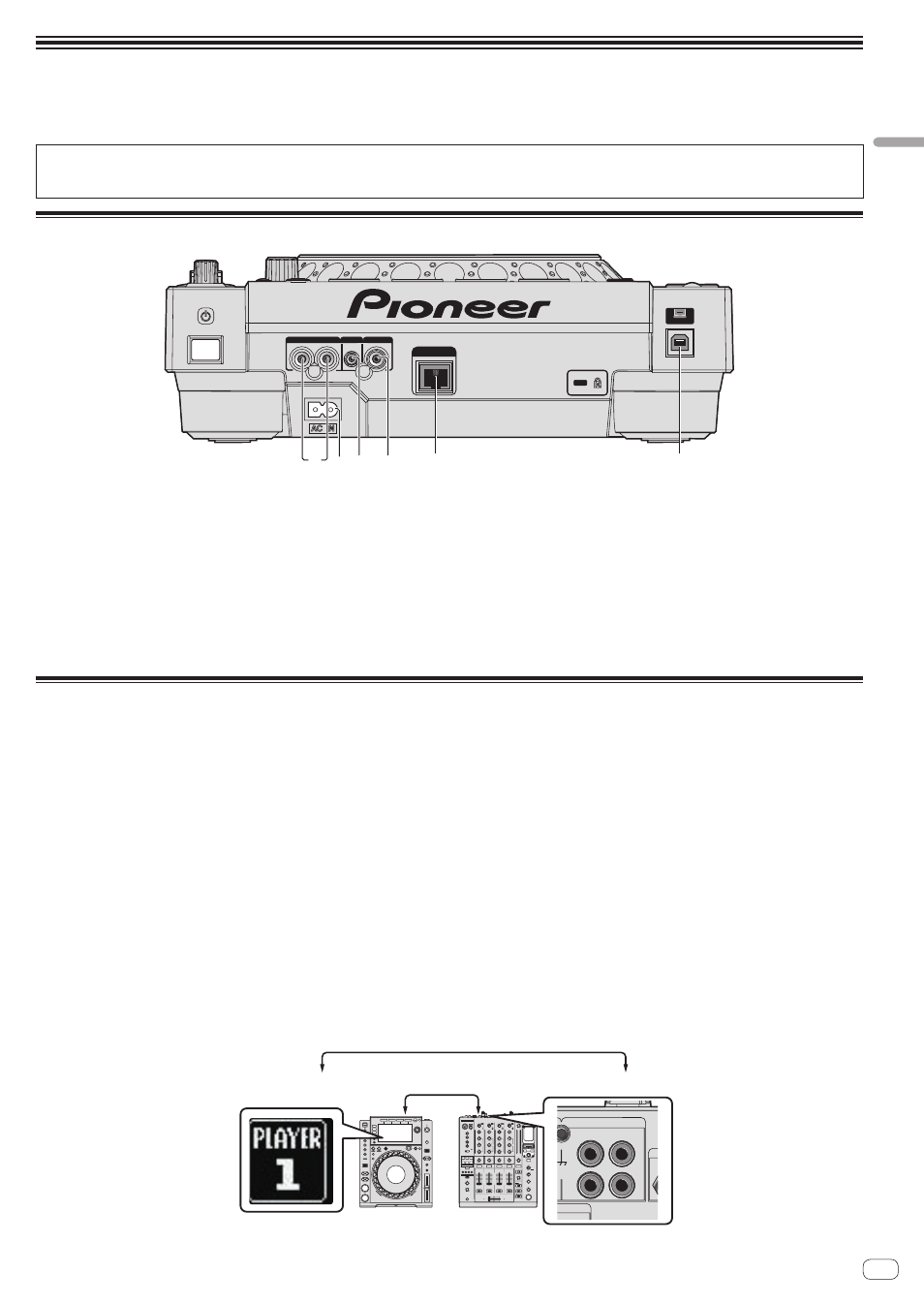

Описания терминалов
AC IN
CONTROL
R
L
LINK
AUDIO OUT
CONTROL DIGITAL OUT
1
4
5
6
2 3
1
Терминалы AUDIO OUT L/R
Подключите сюда аудиокабели (поставляются).
2
AC IN
Подключите его к розетке.
После завершения всех подключений между устройствами
подключите силовой кабель.
Используйте только поставляемый силовой кабель.
3
Терминал CONTROL
Данный терминал используется для взаимоподключе-
ния DJ проигрывателей через монофонический кабель с
миништекером (Ø 3,5 мм) (продается отдельно) для передачи
сигналов управления для релейного воспроизведения.
=
Подключения для последовательного воспроизведения
(стр.14)
4
Терминал DIGITAL OUT
Подключите сюда цифровой коаксиальный кабель.
5
Терминал LINK
Подключите сюда LAN кабель (поставляется).
6
Порт USB
Подключите к компьютеру.
Основной стиль
Воспроизведение на данном аппарате выполняется в основном с использованием дорожек, подготовленных с помощью установленного на
компьютере rekordbox.
!
Подробнее об управлении rekordbox смотрите инструкции по эксплуатации к rekordbox (Mac/Windows). Инструкции по эксплуатации к
rekordbox (Mac/Windows) можно увидеть через меню rekordbox (Mac/Windows) [Помощь].
!
Также, с помощью подключения PRO DJ LINK, для DJ проигрывателей и DJ микшеров можно подключить до четырех совместимых с
PRO DJ LINK проигрывателей, используя LAN кабели (CAT5e).
!
В зависимости от используемой комбинации моделей может потребоваться концентратор-коммутатор (продается отдельно).
Используйте концентратор-коммутатор на 100 Мбит/с или больше. Некоторые концентратор-коммутаторы могут не срабатывать соот-
ветствующим образом.
!
Концентратор-коммутатор (продается отдельно) необходим для подключения микшера, оборудованного только одним LAN портом.
Если микшеры оборудованы количеством LAN портов, достаточным для всех DJ проигрывателей и компьютеров в системе, подключите
напрямую к LAN портам на задней панели микшера без использования концентратора.
!
Используйте маршрутизатор беспроводной сети (продается отдельно) и точку доступа (продается отдельно), соответствующие стан-
дартам IEEE802.11n или IEEE802.11g. В зависимости от условий передачи сигнала в используемой среде, а также маршрутизатора
беспроводной сети или точки доступа, подключения PRO DJ LINK могут не срабатывать соответствующим образом.
Подключение к микшеру только с одним LAN портом
При подключении к микшеру только с одним LAN портом через концентратор-коммутатор, для максимального использования функций
управления музыкальными файлами rekordbox, установите одинаковый номер канала для микшера, к которому подключен аудиокабель
или коаксиальный цифровой кабель, и для проигрывателя, отображенного в нижней левой части дисплея основного блока.
(Пример: Когда аудиокабель подключен к каналу 1)
Аудиокабель
L
R
PHONO
CH 1
CD/LINE
NAL GND
PLAYER 1
CH 1
Для переключения номера проигрывателя выполните процедуру ниже.
