Инструкция по эксплуатации Pioneer VSX-922-S
Страница 24
24
03
Подключение оборудования
!
Для прослушивания аудиосигналов высокой четкости через данный ресивер подключите кабель
HDMI, а для приема видеосигналов используйте аналоговый видеокабель.
В зависимости от проигрывателя может быть невозможно одновременно выводить видеосигналы
на оба терминала HDMI и другой видеовыход (композитный, др.), и может потребоваться выполнить
настройки видеовыхода. Для более подробной информации, пожалуйста, изучите инструкции по экс-
плуатации, поставляемые с проигрывателем.
!
Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через
аудиокабели (
стр. 22
).
!
При использовании оптического цифрового аудиокабеля потребуется указать ресиверу, к какому его
цифровому входу подключен проигрыватель (см.
Меню Input Setup
на
стр. 35
).

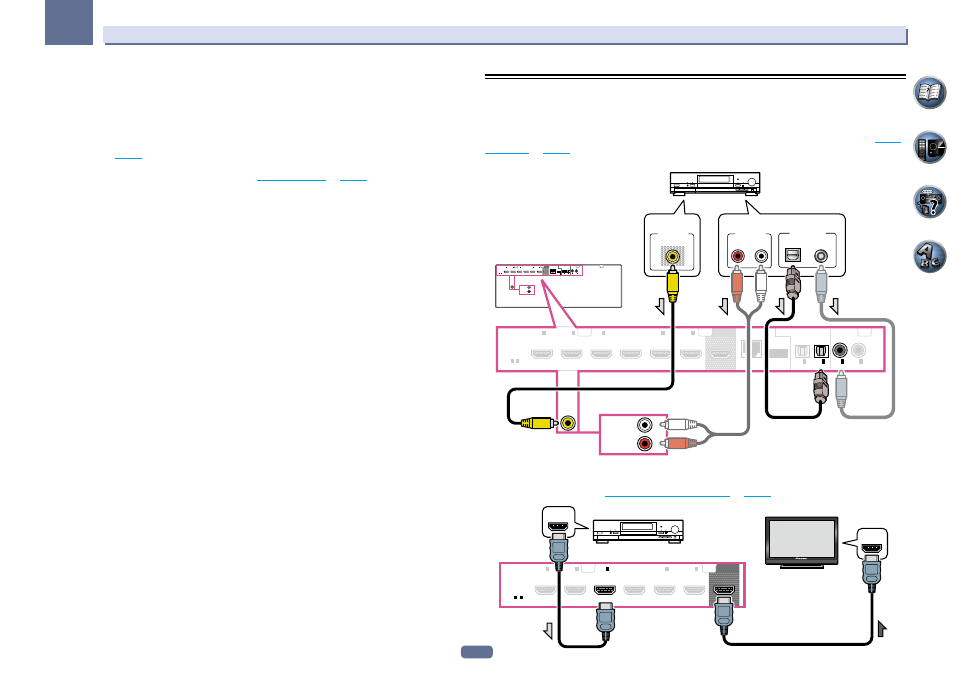

Подключение HDD/DVD-рекордера, BD-рекордера и других
видеоисточников
Данный ресивер оборудован аудио/видеовходами, пригодными для подключения аналоговых или циф-
ровых видеоустройств, включая HDD/DVD-рекордеры и BD-рекордеры.
При настройке ресивера потребуется указать, к какому его входу подключен рекордер (см. также
Меню
Input Setup
на
стр. 35
).
DVR/BDR
IN
DVR/BDR
R
L
IN
HDMI
OPTICAL
COAXIAL
ASSIGN-
ABLE
ASSIGNABLE
ASSIGNABLE
-
IN
(DVD)
(SAT/CBL)
(DVR/BDR)
(TV)
(DVR/BDR)
1
IN
2
IN
1
IN
2
(DVD)
(SAT/CBL)
IN
1
IN
2
IN
BD IN
3
IN
4
IN
OUT
6
1 6
HDMI
OPTICAL
COAXIAL
ASSIGN-
ABLE
ASSIGNABLE
ASSIGNABLE
-
IN
(DVD)
(SAT/CBL)
(DVR/BDR)
(TV)
DC OUTPUT
for WIRELESS LAN
(DVR/BDR)
1
IN
2
IN
1
IN
2
(DVD) (SAT/CBL)
IN
1
IN
2
IN
BD IN
3
IN
4
IN
OUT
LAN (10/100)
6
1 6
(
OUTPUT 5 V
0.6 A MAX)
DVR/BDR
IN
DVR/BDR
R
L
IN
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
VIDEO
VIDEO OUT
HDD/DVD-рекордер, BD-рекордер, др.
Выберите один
!
Если HDD/DVD-рекордер, BD-рекордер, др., оборудован выходным терминалом HDMI, рекомендуется
подключить его к терминалу HDMI DVR/BDR IN ресивера. При этом, также подключите ресивер и и
телевизор через HDMI (см.
Подключение с помощью HDMI
на
стр. 22
).
HDMI
ASSIGNABLE
-
IN
(DVD)
(SAT/CBL)
(DVR/BDR)
1
IN
2
IN
BD IN
3
IN
4
IN
OUT
6
1 6
HDMI IN
HDMI OUT
HDD/DVD-рекордер, BD-рекордер, др.
Монитор, совместимый с HDMI/DVI
