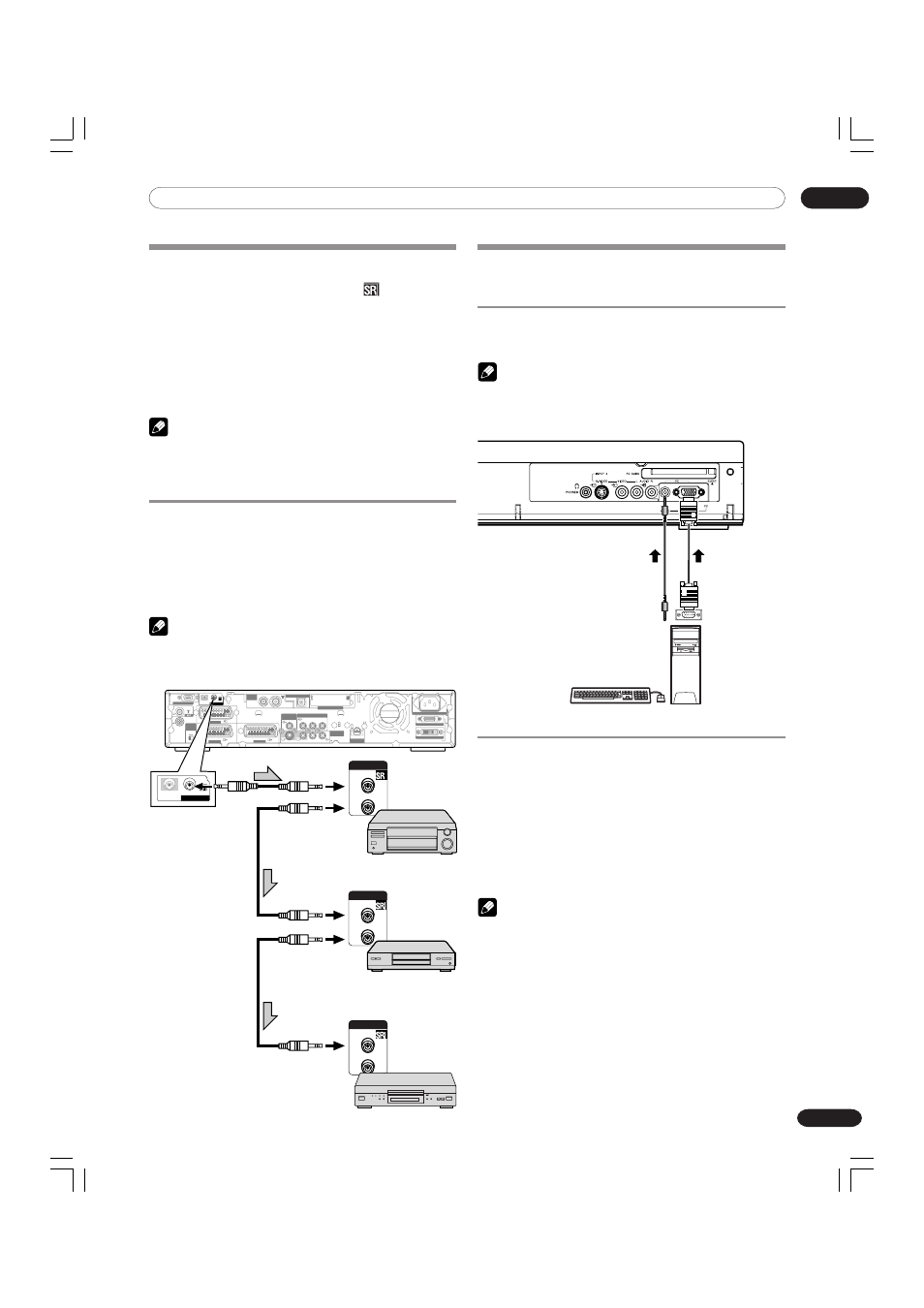

12
Использование внешнего оборудования
47
Ru
Прием изображений с персонального
компьютера
Подключение персонального компьютера
Для подключения персонального компьютера используются
разъемы “PC” (ПК).
ПРИМЕЧАНИЕ
• Разъемы “PC” (ПК) соответствуют стандарту DDC2B.
Ресивер (Вид спереди)
Стереофонический кабель с
мини-разъемом ø 3,5 мм
(приобретается отдельно)
Кабель RGB
(приобретается
отдельно)
Персональный компьютер
Просмотр изображений с персонального
компьютера
Для просмотра изображения, поступающего с персонального
компьютера, нажмите кнопку “PC” (ПК) на пульте дистанционного
управления или кнопкой INPUT (ВХОД) на плазменном дисплее
выберите вход “PC” (ПК).
При подключении к персональному компьютеру нужный тип
входного сигнала определяется автоматически. Если
изображение с персонального компьютера принимается с
искажениями, рекомендуем запустить автонастройку (меню Auto
Setup). См. стр. 37.
ПРИМЕЧАНИЕ
• Разъемы “PC” (ПК) не предназначены для подключения
аудиовизуального оборудования.
Ресивер (Вид сзади)
SERVICE ONLY
i / o link.A
SELECT
INPUT
2
3
INPUT 2
INPUT 1
I N
OUT
CONTROL
INPUT 3
OPTICAL
ANT
(DIGITAL)
DIGITAL OUT
COMMON INTERFACE
SUB WOOFER
OUTPUT
INPUT 2
Y
P
B
P
R
COMPONENT VIDEO
MONITOR
OUTPUT
R-AUDIO-L
S- VIDEO
VIDEO
BLACK
WHITE
SYSTEM CABLE
AC IN
OUT
IN
CONTROL
IN
OUT
CONTROL
IN
OUT
CONTROL
IN
OUT
I N
OUT
CONTROL
HDMI
INPUT 3
Подключение управляющих кабелей
Подключите управляющие кабели к ресиверу и другому
оборудованию PIONEER, имеющему эмблему
. Это позволит
управлять подключенным оборудованием, передавая команды с
его пульта дистанционного управления на датчик дистанционного
управления ресивера.
После подключения к разъемам CONTROL IN (ВХОД
УПРАВЛЕНИЯ) датчики дистанционного управления
подключенного оборудования не воспринимают команды от
пультов дистанционного управления. Для управления этим
оборудованием следует направлять пульты на датчик
дистанционного управления на плазменном дисплее.
ПРИМЕЧАНИЕ
• Перед подключением убедитесь, что питание всех компонентов
отключено.
• Подключение управляющих кабелей следует производить в
последнюю очередь, после всех остальных соединений.
О режиме SR+
Разъем CONTROL OUT (ВЫХОД УПРАВЛЕНИЯ) на задней панели
ресивера поддерживает режим SR+, в котором можно объединить
этот ресивер в цепочку с аудио/видеоресивером PIONEER для
взаимодействия. SR+ обеспечивает такие функции, как
объединенная коммутация входов и отображение режима
объемного звучания. Подробнее см. инструкцию по эксплуатации
аудио/видеоресивера PIONEER, поддерживающего режим SR+.
ПРИМЕЧАНИЕ
• На время соединения через кабель SR+ уровень громкости
системы снижается до минимального.
В качестве управляющих кабелей
(приобретаются отдельно) можно
использовать монофонические кабели с
мини-разъемами (без добавочных
сопротивлений).
