При подключении камеры
заднего обзора
Когда рычаг переключения передач находит-
ся в положении заднего хода (R), экран авто-
матически переключается на изображение с
камеры заднего обзора. В меню системы не-
обходимо выбрать правильные настройки
Полярность камеры. Подробнее о настрой-
ках см. в разделе Настройка камеры заднего
обзора (задней камеры) на стр. 40.
Переключить на изображение с камеры
можно также с помощью сенсорной клавиши.
Подробную информацию см. в разделе Ис-
пользование изображения с камеры заднего
обзора на стр. 9.
ПРЕДУПРЕЖДЕНИЕ
ИСПОЛЬЗОВАТЬ ВХОД ТОЛЬКО ДЛЯ
КАМЕР ЗАДНЕГО ОБЗОРА, ПЕРЕДАЮ-
ЩИХ ЗЕРКАЛЬНОЕ ИЗОБРАЖЕНИЕ. В
ПРОТИВНОМ СЛУЧАЕ ВОЗМОЖНО ПОЛУ-
ЧЕНИЕ ТРАВМЫ ИЛИ ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ.
ВНИМАНИЕ
! Необходимо использовать камеру, пе-
редающую зеркальное изображение.
! Изображение с камеры может быть зер-
кальным.
! Камера заднего обзора позволяет сле-
дить за прицепом, а также контролиро-
вать положение автомобиля при парковке
задним ходом. Запрещается использова-
ние камеры в развлекательных целях.
! Объекты, видимые на дисплее, могут
фактически быть ближе или дальше, чем
кажется.

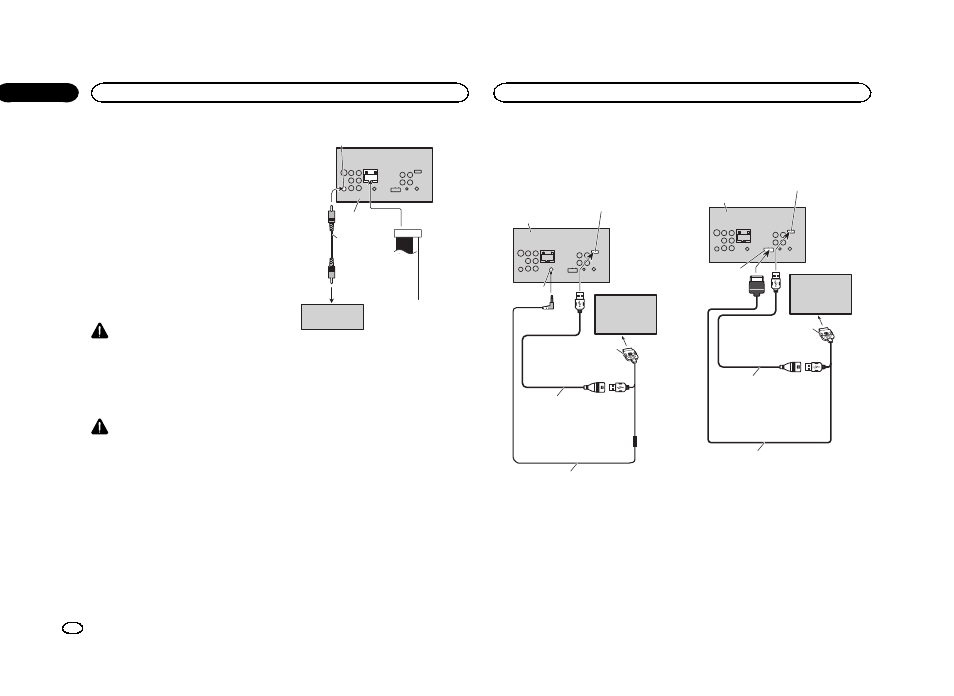

К видео выходу
Камера заднего обзора
(продается отдельно)
Вход камеры заднего обзора (R.C IN)
Фиолетовый/белый
Из двух проводов,
подключенных к фонарю
заднего хода, используйте тот,
на котором изменяется
напряжение при
переключении рычага коробки
передач в положение REVERSE
(R) (Задний ход). Такое
подключение позволяет
устройству воспринимать, в
каком направлении движется
автомобиль: назад или вперед.
Данное устройство
RCA кабель
(продается
отдельно)
Подключение системы
При подключении с помощью
кабеля CD-IU201V (продается
отдельно)
Данное устройство
Связующий кабель
(CD-IU201V) (продается отдельно)
AUX вход
(AUX)
1,5 м
Стыковочный соединитель
Кабель USB
(Поставляется с данным
устройством)
Подключите к устройству USB,
которое продается отдельно.
Вход USB/iPod
iPod с видео
возможностями
(продается отдельно)
При подключении с помощью
кабеля CD-IU201S (продается
отдельно)
Данное устройство
1,5 м
Стыковочный соединитель
Кабель USB
(Поставляется с данным
устройством)
Подключите к устройству USB,
которое продается отдельно.
Вход USB/iPod
iPod с видео
возможностями
(продается отдельно)
RGB вход
Связующий кабель
(CD-IU201V) (продается отдельно)
Подключение
