9
2 2 Подключение оборудования
Подсоединение антенны WLAN
Подсоедините антенну WLAN к разъему WLAN ANTENNA.
Используйте только входящую в комплект антенну WLAN.
Подключение громкоговорителей
• Кабель входящего в комплект поставки громкоговорителя с
красной трубкой служит для подключения к положительному
(+) зажиму. Подсоедините провод с красной трубкой к
зажиму (+), а другой кабель - к зажиму минус (–).
• Используйте громкоговорители с импедансом 4 Ом, так как
громкоговорители с более низким импедансом могут
повредить ресивер.
• Ресивер не имеет магнитного экранирования, и его нельзя
располагать вблизи телевизора или монитора, так как
взаимодействие магнитных материалов может вызвать
искажение цветовой гаммы на экране вашего телевизора.
Возле ресивера не следует также держать магнитные носители
данных (например, гибкие диски, аудио- или видеокассеты).
ВНИМАНИЕ
• На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ
ЖИЗНИ напряжение. Во избежание опасности
поражения электрическим током при подключении или
отключении кабелей громкоговорителей отсоединяйте
кабель питания, прежде чем прикасаться к любым
неизолированным деталям.
• Не ошибитесь в выборе правого и левого каналов. Правый
громкоговоритель располагается с правой стороны, если
стоять лицом к ресиверу.
• Не допускайте взаимного касания оголенных концов
проводов громкоговорителей.
• Оголенные концы провода громкоговорителя должны быть
обязательно скручены и вставлены в контакт
громкоговорителя до конца. Если любой из неизолированных
проводов громкоговорителя коснется задней панели, это
может вызвать отключение питания в целях безопасности.
Чистка глянцевой поверхности акустической системы
• Использование пыльной или жесткой ткани, либо
приложение слишком большой силы при протирании
поверхности может привести к появлению на
лакокрасочном покрытии изделия царапин.
• Чистка поверхности акустической системы влажной ткани
ью может привести к проникновению капель воды на
поверхности внутрь изделия, что может привести к
неполадкам в работе.
• При чистке отделки системы громкоговорителей,
осторожно протрите покрытие сухой мягкой тканью.

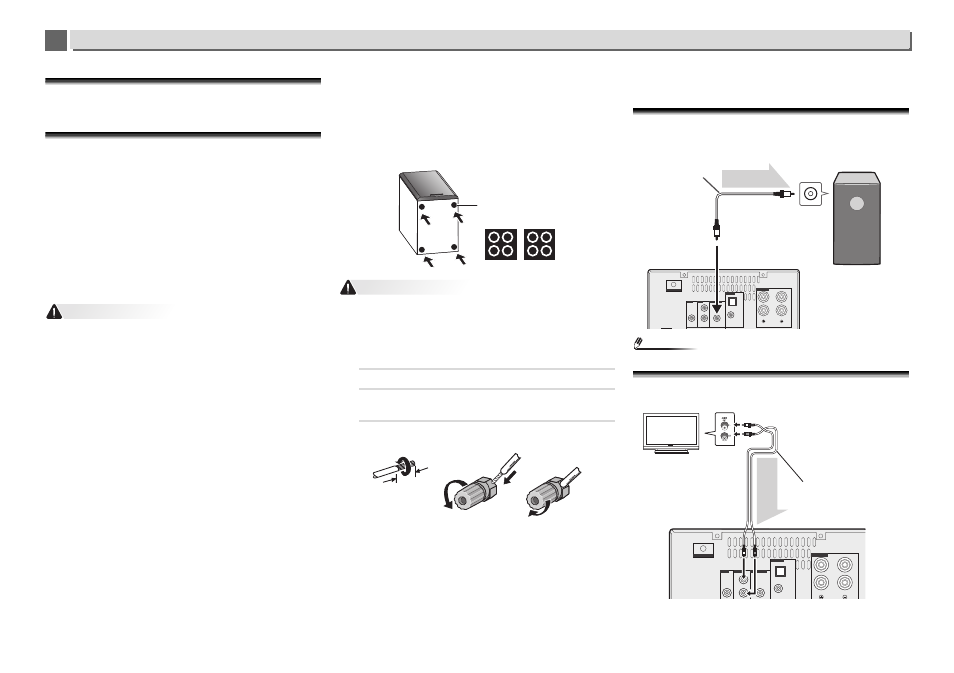

Прикрепление нескользящих подкладок (только X-HM81)
Использование нескользящих подкладок рекомендуется в
зависимости от места установки. Приложите подкладки к
четырем углам той стороны громкоговорителя, которая будет
снизу. Примите во внимание, что в зависимости от места
подкладки не смогут обеспечить полного сцепления для
предотвращения проскальзывания, поэтому не
устанавливайте громкоговорители на сильном уклоне.
ВНИМАНИЕ
• Для прикладывания нескользящих подкладок положите
громкоговоритель на мягкую ткань и т.п., чтобы избежать
работы в неустойчивом положении.
Если не используется входящий в комплект поставки
кабель громкоговорителя
1 Скрутите оголенные жилы провода.
2 Ослабьте зажим контакта и вставьте оголенный
провод.
3 Зажмите контакт.
только X-HM81 и X-HM71:
• Не устанавливайте громкоговорители на уровне выше головы
на потолок или на стену. Защитная решетка проектируется
съемной и, соответственно, она может упасть и нанести
ущерб или травму при установке над головой.
• Не допускайте попадания или размещения любых
предметов в фазоинверторных портах.
• Не вставайте и не садитесь на громкоговорители. Вы
можете получить травму.
Использование другого сабвуфера
Можно подключить сабвуфер с усилителем к гнезду
SUBWOOFER PREOUT.
Примечание
• Не слышен звук от сабвуфера без встроенного усилителя.
Подключение телевизора и др.
Подключитесь к телевизору, используя аудиокабель.
Нескользящая
подкладка
1 2 3
10 мм
PREOUT OUT IN
L
R
AM
LOOP
FM
UNBAL
75Ω
ANTENNA
SPEAKERS WLAN ANTENNA
LINE VIDEO SUBWOOFER
L
R
ADAPTER PORT
Аудиокабель
(имеющийся в
продаже)
Аудиосигнал
К гнезду
аудиовхода
К гнезду
SUBWOOFER PREOUT
Имеющийся в
продаже сабвуфер
(со встроенным
усилителем)
L
R
AM
LOOP
FM
UNBAL
75Ω
ANTENNA
SPEAKERS WLAN ANTENNA
LINE VIDEO SUBWOOFER
L
R
Ауди
ос
игнал
Телевизор
К гнездам
аудиовыхода
Аудиокабель
(имеющийся в
продаже)
К гнездам
линейного
входа
