12
Ru
Глава 4

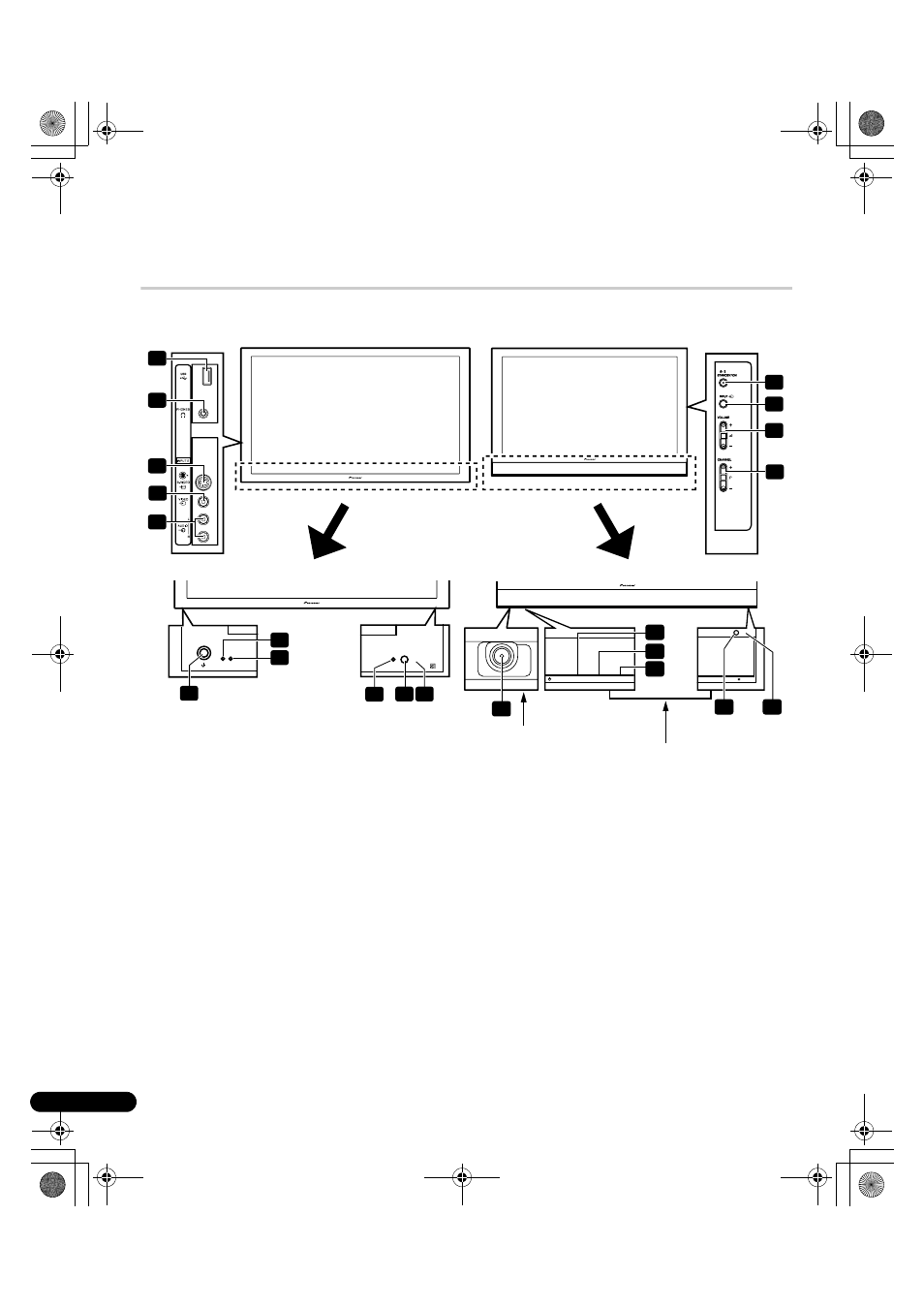

Наименование элементов
Плазменный телевизор
(Вид спереди)
1  кнопка (Если кнопка выключена, питание будет отключено
даже если будут нажиматься кнопки  , 0 до 9 на пульте
дистанционного управления или кнопка STANDBY/ON на
плазменном телевизоре.)
2 Индикатор POWER ON
3 Индикатор STANDBY
4 Индикатор TIMER
• Индикатор TIMER горит, когда одна или несколько программ
цифрового ТВ запрограммированы для просмотра или записи
(см. стр. 46 до 48).
5 Датчик освещения
6 Датчик дистанционного управления
7 Кнопка STANDBY/ON
8 Кнопка INPUT
9 Кнопки VOLUME +/–
10 Кнопки CHANNEL +/–
11 USB порт
12 Выходной разъем PHONES
13 Разъем INPUT 5 (S-VIDEO)
14 Разъем INPUT 5 (VIDEO (ВИДЕО))
15 Разъемы INPUT 5 (AUDIO (АУДИО))
TIMER ON STANDBY
TIMER ON STANDBY
5
PDP-508XD PDP-428XD
1
4
3
2
5 6
6 4
3
2
1
7
9
10
8
12
11
14
13
15
Терминалы на боковых панелях одинаковы для PDP-508XD и PDP-428XD.
Боковые Боковые
Вид с обратной стороны дисплея
Вид с лицевой стороны дисплея
