Подключение оборудования
11
Ru
3
Подсоедините противоположные концы кабелей к
клеммам громкоговорителей (убедитесь, что полярность
(+/–)
клемм ресивера и громкоговорителей совпадает).
ОСТОРОЖНО
• На клеммах громкоговорителей имеется ОПАСНОЕ ДЛЯ
ЖИЗНИ напряжение. Во избежание опасности поражения
электрическим током при подключении или отключении кабелей
громкоговорителей отсоединяйте кабель питания, прежде чем
прикасаться к любым неизолированным деталям.
• Не перепутайте правый и левый каналы. Правый
громкоговоритель располагается с правой стороны, если
стоять лицом к устройству.
• Не допускайте взаимного касания оголенных концов
проводов громкоговорителей.
• Оголенные концы провода громкоговорителя должны быть обязательно
скручены и вставлены в клемму громкоговорителя до конца. Если любой
из неизолированных проводов громкоговорителя коснется задней
панели, это может вызвать отключение питания в целях безопасности.
Управление устройством с помощью пульта ДУ от
другого устройства Pioneer
Этим устройством можно управлять с помощью пульта ДУ от другого
устройства Pioneer, если стерео-ресивер соединен с таким устройством моно-
кабелем с мини-штекером (продается отдельно).

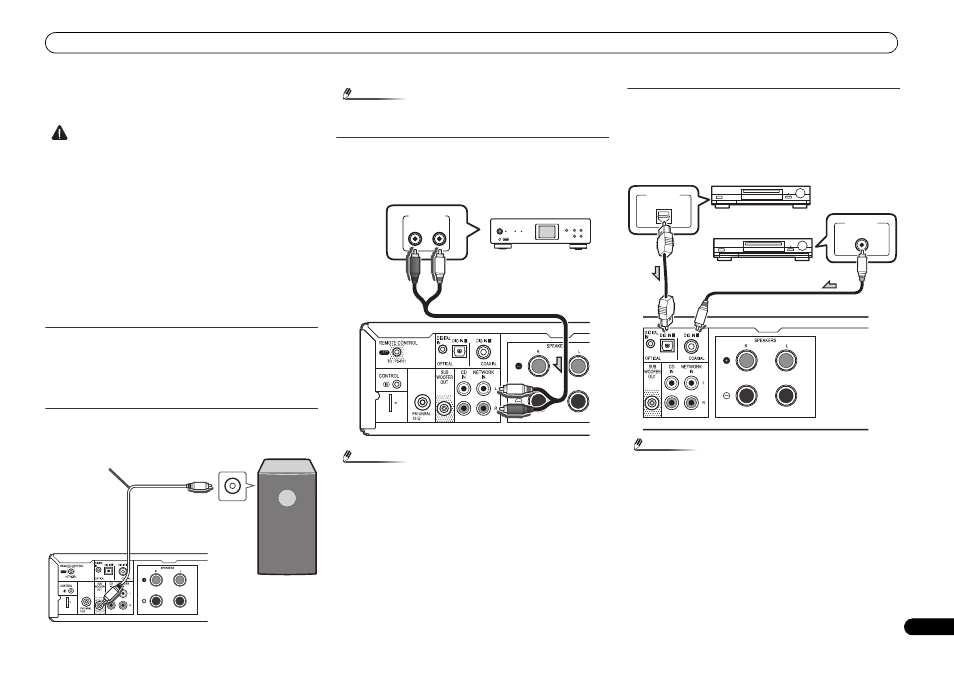

Использование другого сабвуфера
Можно подключить сабвуфер с усилителем к гнезду
SUBWOOFER OUT.
Примечание
• Если отсутствует встроенный усилитель, звук от
сабвуфера воспроизводиться не будет.
Подключение сетевого аудиоустройства
К стерео-ресиверу можно подключить сетевое
аудиоустройство с помощью кабеля RCA (продается
отдельно).
Примечание
• Для выбора входа NETWORK
На пульте ДУ: Нажмите кнопку NETWORK или
несколько раз нажмите кнопку INPUT, пока на экране на
передней панели не отобразится NETWORK.
На стерео-ресивере: Поворачивайте ручку SOURCE,
пока на экране на передней панели не отобразится
NETWORK.
Подключение цифровых аудиоустройств
К стерео-ресиверу можно подключить цифровое
аудиоустройство с помощью оптического или коаксиального
кабеля (продается отдельно).
Примечание
• Для выбора цифрового входа
На пульте ДУ: Нажмите несколько раз кнопку DIG IN 1/2
или INPUT, пока на экране на передней панели не
отобразится DIGITAL IN 1 (для оптического входа) или
DIGITAL IN 2 (для коаксиального входа).
На стерео-ресивере: Поворачивайте ручку SOURCE,
пока на экране на передней панели не отобразится
DIGITAL IN 1 (для оптического входа) или DIGITAL IN 2
(для коаксиального входа).
• В числе форматов входного цифрового сигнала, которые
поддерживает стерео-ресивер, находятся сигналы linear PCM
с частотой дискретизации и разрядностью до 192 кГц/24 бит.
(В зависимости от подключенного устройства и рабочей
среды эксплуатация может оказаться невозможной).
ANTENNA
Стерео-ресивер
(например, XC-
P01)
Аудиокабель
(продается
отдельно)
К гнезду
аудиовхода
К гнезду SUBWOOFER
OUT
Сабвуфер, приобретаемый
отдельно
(встроенный усилитель)
ANTENNA
ANALOG
R
L
AUDIO OUTPUT
Аудиокабель
(продается
отдельно)
Стерео-
ресивер
(например,
XC-P01)
Сетевой аудиоплeep
DIGITAL OUT
DIGITAL OUT
COAXIAL
OPTICAL
Коаксиальный кабель
(продается отдельно)
Оптический кабель
(продается отдельно)
Цифровой рекордер
Стерео-ресивер
Цифровой рекордер
