Подключение оборудования
2
2
19
Подключение проигрывателя DVD без выхода
HDMI (только VSX-827)

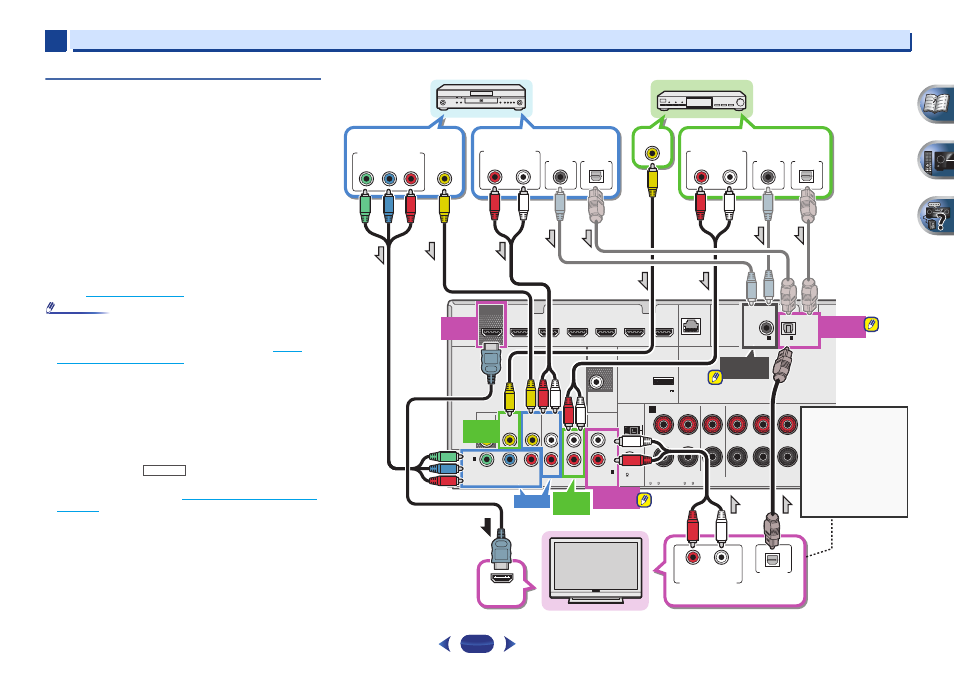

На данном рисунке показаны подключения телевизора (с
входом HDMI) и проигрывателя DVD (или другого
компонента воспроизведения не имеющего выхода HDMI) к
ресиверу.
•
Следующее подключение/настройка требуется для
прослушивания звучания телевизора через ресивер.
-
Если телевизор не поддерживает функцию возвратного
аудиоканала через HDMI, подключите ресивер и
телевизор через аудиокабели (как показано).
-
Если телевизор поддерживает функцию возвратного
аудиоканала через HDMI, звук с телевизора может
вводится в ресивер через терминал HDMI, поэтому нет
необходимости подсоединять аудиокабель. В таком
случае, установите параметр ARC в HDMI Setup на ON
(см.
HDMI Setup на стр. 53
).
Примечание
•
Для прослушивания аудио с телевизора, подключенного к
данному ресиверу с помощью аналоговых аудиокабелей,
требуется настройка для аналогового аудио (см.
Меню
назначения входов на стр. 50
).
•
Только один компонент можно подключить как к
оптическому входному терминалу, так и к коаксиальному
входному терминалу. При подключении других устройств
используйте другой способ подключения аудио.
Для прослушивания аудио с компонента-источника,
подключенного к этому ресиверу с помощью оптического
или коаксиального кабеля, прежде всего, переключитесь на
DVD (проигрыватель DVD) или SAT/CBL (приставка),
затем используйте
и
SIGNAL SEL
, чтобы
выбрать аудиосигнал O1 (ОПТИЧЕСКИЙ 1) или C1
(КОАКСИАЛЬНЫЙ 1) (см.
Выбор входного аудиосигнала
на стр. 25
).
RECEIVER
HDMI
VIDEO
R
L
AUDIO
COMPONENT VIDEO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
COAXIAL
LAN
(10/100)
DVD
IN
SAT/CBL
IN
MONITOR
OUT
DVD
Y
P
B
P
R
SAT/CBL
ANALOG IN
IN
IN
DVD
GAME
VIDEO
BD
SAT/CBL
DVR/BDR
(CD)
(TV)
IN
1
IN
1
(CD)
OUT
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
1
FM UNBAL
75
CAUTION:
ATTENTION:
SPEAKER IMPEDANCE
ENCEINTE D’IMPEDANCE DE
6 -16 .
6 -16 .
AM LOOP
SURROUND
SURROUND BACK
CENTER
FRONT
R
L
R
L
(Single)
R
L
A
SUB WOOFER
1
IN
(DVD)
1
1
(
OUTPUT 5 V
0.1 A MAX
)
ADAPTER PORT
SELECTABLE
SELECTABLE
COAXIAL
IN1 (CD)
OPTICAL
IN1 (TV)
DVD IN SAT/CBL
IN
SAT/CBL
IN
VIDEO OUT
DIGITAL AUDIO OUT
OPTICAL
COAXIAL
R
L
ANALOG AUDIO OUT
R
L
ANALOG AUDIO OUT
COMPONENT VIDEO OUT
VIDEO OUT
DIGITAL AUDIO OUT
OPTICAL
COAXIAL
HDMI
OUT
HDMI IN
Y
P
B
P
R
ANALOG
IN1 (CD)
DIGITAL AUDIO OUT
OPTICAL
R
L
ANALOG AUDIO OUT
Выберите один
Проигрыватель DVD
Выберите один
Выберите один
Приставка
Если телевизор не
поддерживает
функцию возвратного
аудиоканала через
HDMI, данное
подключение требуется
для прослушивания
звучания телевизора
через ресивер.
Выберите один
Телевизор, совместимый с HDMI/DVI
