Ru 8

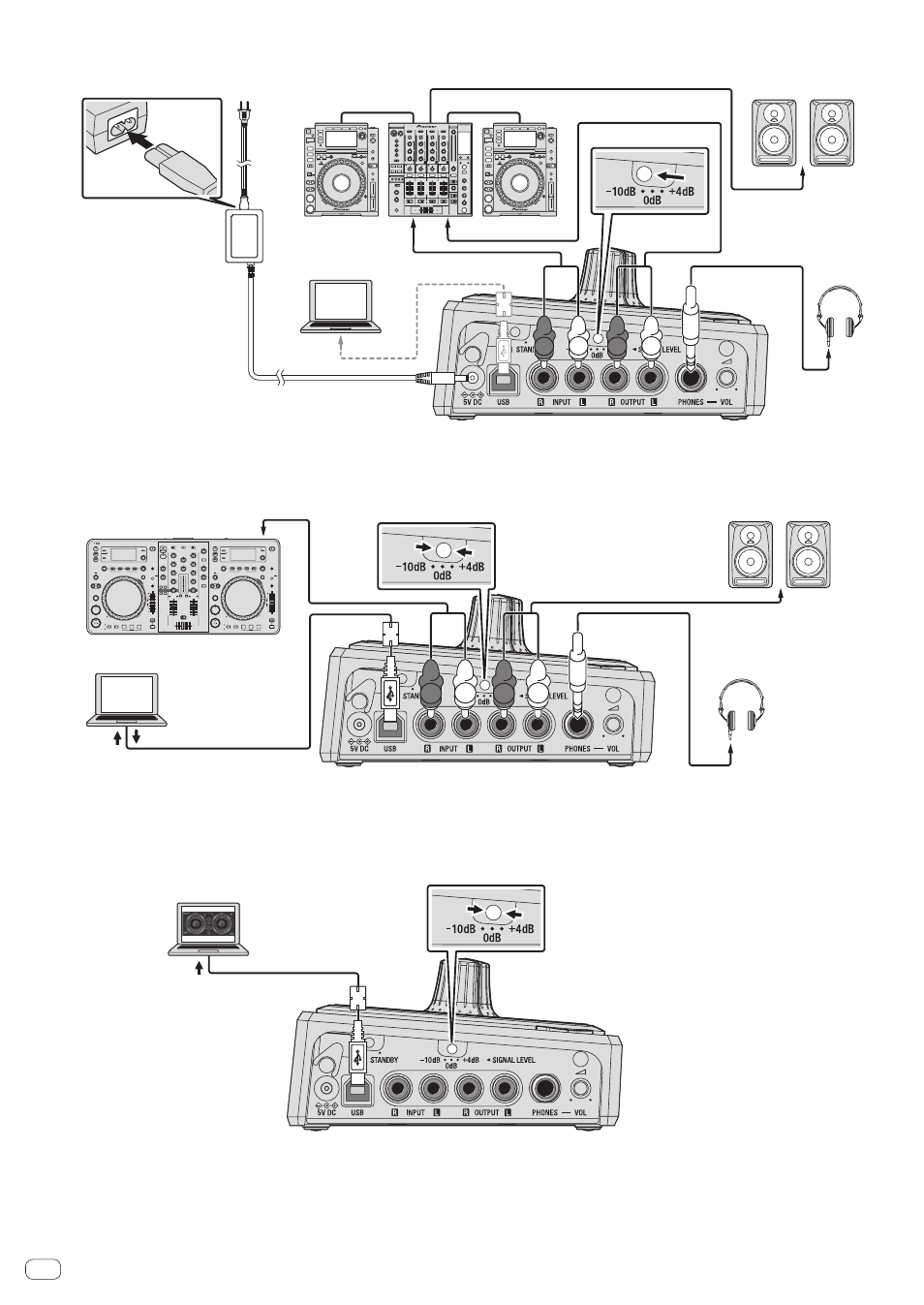

 Подключение к терминалам [SEND] и [RETURN] на DJ микшере
R L R L
К розетке
DJ Микшер
DJ проигрыватель
DJ проигрыватель
Компьютер
К терминалу [SEND]
К терминалу [RETURN]
Переключатель [SIGNAL LEVEL]
Активные
громкоговорители, др.
Наушники
 Если данное устройство подключено к компьютеру и используется в качестве звуковой карты/аудио-
интерфейса USB
R L R L
К терминалу [MASTER OUT] Переключатель [SIGNAL LEVEL]
Установите переключатель в такое
положение, чтобы уровни сигнала
соответствовали устройствам,
подключенным к данному устройству.
Активные громкоговорители, др.
К аудиовходным
терминалам
Наушники
Компьютер
Аудиовыход USB
Аудиовход USB
DJ система
0 10
9
8
7
6
5
4
3
2
1
0 10
9
8
7
6
5
4
3
2
1
0
A B C
0
 Если данное устройство подключено к компьютеру, на котором установлено приложение RMX-500
Plug-in, и используется для управления модулем
Если данное устройство обнаруживает приложение RMX-500 Plug-in, включается режим управления плагином. Обработка эффектов на
данном устройстве в этом случае не производится.
Компьютер
Сигнал управления плагином
Переключатель [SIGNAL LEVEL]
Установите переключатель в такое положение,
чтобы уровни сигнала соответствовали устройствам,
подключенным к данному устройству.
