08
57
Ru

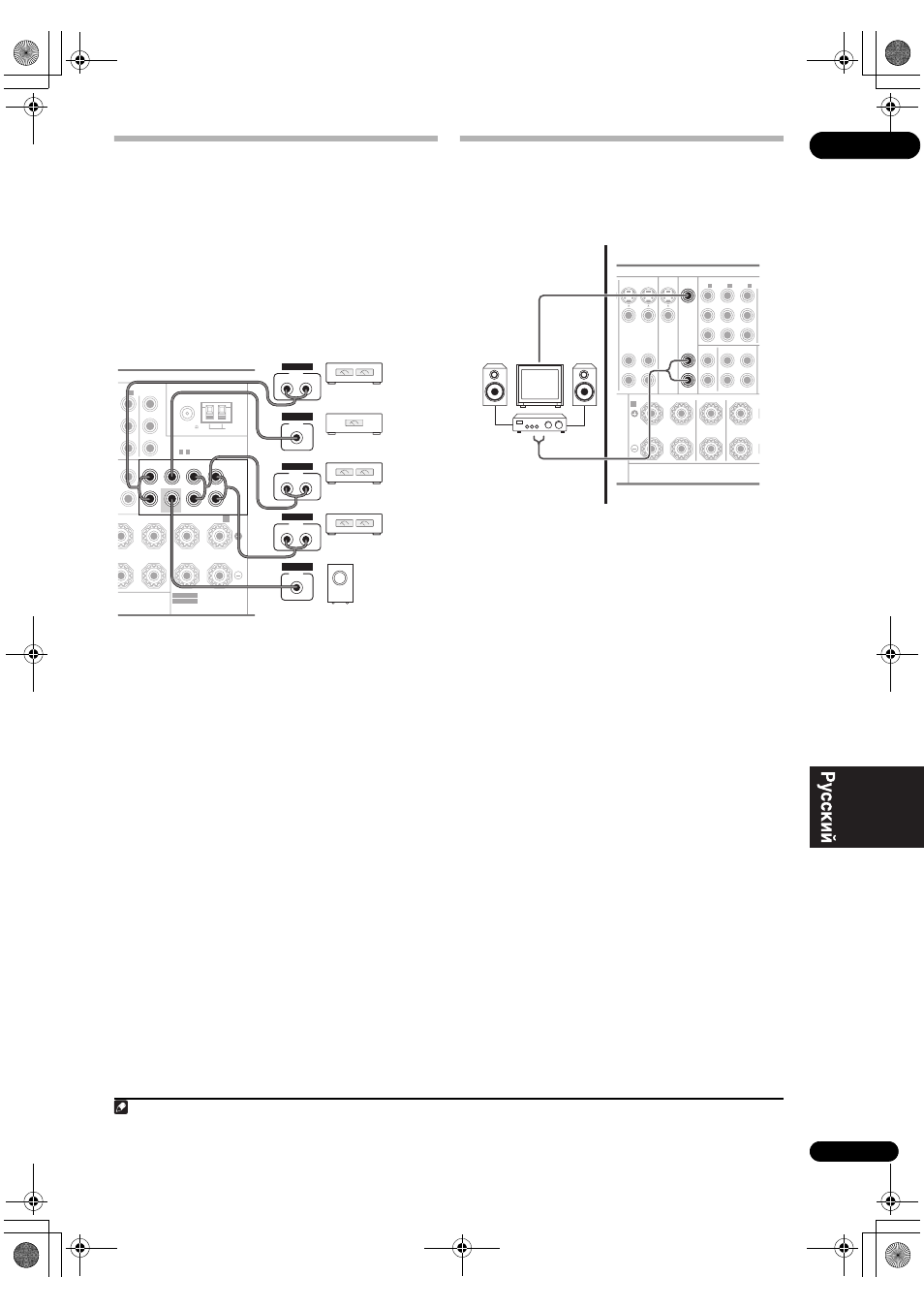

Подключение дополнительных
усилителей
Мощности данного ресивера более, чем достаточно для
любого домашнего применения, но имеется возможность
подключения дополнительных усилителей к каждому
каналу системы при помощи выходов предварительного
усилителя. Для подключения усилителей для подъема
мощности громкоговорителей, выполните подключения,
показанные ниже.
• Перед выполнением или изменением схем
подключений отключите кабель питания от розетки
переменного тока.
• Можно использовать дополнительный усилитель как
на выходе предварительного усилителя заднего
канала объемного звучания, так и на отдельном
громкоговорителе. В этом случае подключите
усилитель только к левому (L (Single)) терминалу.
• Звук, поступающий через разъемы заднего канала
объемного звучания будут зависеть от его
конфигурации, описанной в разделе Настройка
задних громкоговорителей объемного звучания на
стр. 41.
• Чтобы был слышен только усиленный звук,
установите систему громкоговорителей в положение
OFF или просто отсоедините все громкоговорители,
подключенные непосредственно к ресиверу.
• Если низкочастотный громкоговоритель не
используется, установите настройку передних
громкоговорителей (см. раздел Настройка
громкоговорителей на стр. 48) на LARGE.
Прослушивание MULTI-ZONE
Данный ресивер может может обеспечивать питанием до
двух независимых систем в отдельных комнатах, как
только выполнены правильные соединения MULTI-
ZONE. Ниже приведен пример настройки MULTI-ZONE.
Можно одновременно воспроизводить различные
источники в двух зонах или, в зависимости от
потребностей, можно воспроизводить одинаковый
источник. Питание на основную и под-зону подается
раздельно (питание основной зоны может быть
отключено, в то время как в под-зоне включено), и под-
зона может управляться от пульта ДУ или органов
управления передней панели. Однако, может
потребоваться указать настройки громкости в ZONE
Audio Setup на стр. 67.
Выполнение подключений MULTI-ZONE
Данные подключения также можно выполнить при
наличии дополнительных телевизора и
громкоговорителей для под-зоны (ZONE 2).
1
Также
потребуется отдельный усилитель, если настройка
системы заднего объемного звучания (стр. 58) не
используется для под-зоны.
B
D-R
ANTENNA
PRE OUT
IN
Y
P
B
P
R
MONITOR
OUT
FM UNBAL 75
FRONT
CENTER
SURROUND
SURROUND BACK /
L
R
L
(Single)
SUBWOOFER
SURROUND SURROUND BACK
(Single)
3
IN
ASSIGNABLE
3
1
-
AM LOOP
SELECTABLE
SEE INSTRUCTION MANUAL
SELECTABLE
VOIR LE MODE D'EMPLOI
PRE OUT
FRONT
CENTER
SURROUND SURROUND BACK
(Single)
SUBWOOFER
INPUT
L
R
ANALOG
INPUT
L
R
ANALOG
INPUT
L
R
ANALOG
INPUT
ANALOG
INPUT
ANALOG
Усилитель переднего
канала
Усилитель центрального
канала (моно)
Усилитель канала
объемного звучания
Усилитель заднего канала
объемного звучания
Активный
низкочастотный
громкоговоритель
VSX-LX51
Примечание
1 Управление звучанием (например, управление басами/высокими частотами или ночное прослушивание) или любые режимы объемного звучания от
отдельного усилителя в под-зоне недоступны. Однако, можно использовать функции, доступные на усилителе под-зоны.
SPEAKERS
A
CD
CD-R
IN
IN
DVR2
ZONE 2
IN
IN
OUT
MONITOR
OUT
M
COMPONENT VIDEO
OUT
OUT
OUT
OUT
FRONT
CENTER
SURROU
R
L
R
D BACK
1
IN
2
IN
3
IN
ZONE 2
OUT
OUT
AUDIO IN
Вторичная зона
Основная зона
VSX-LX51
