5
Подключение аппарата

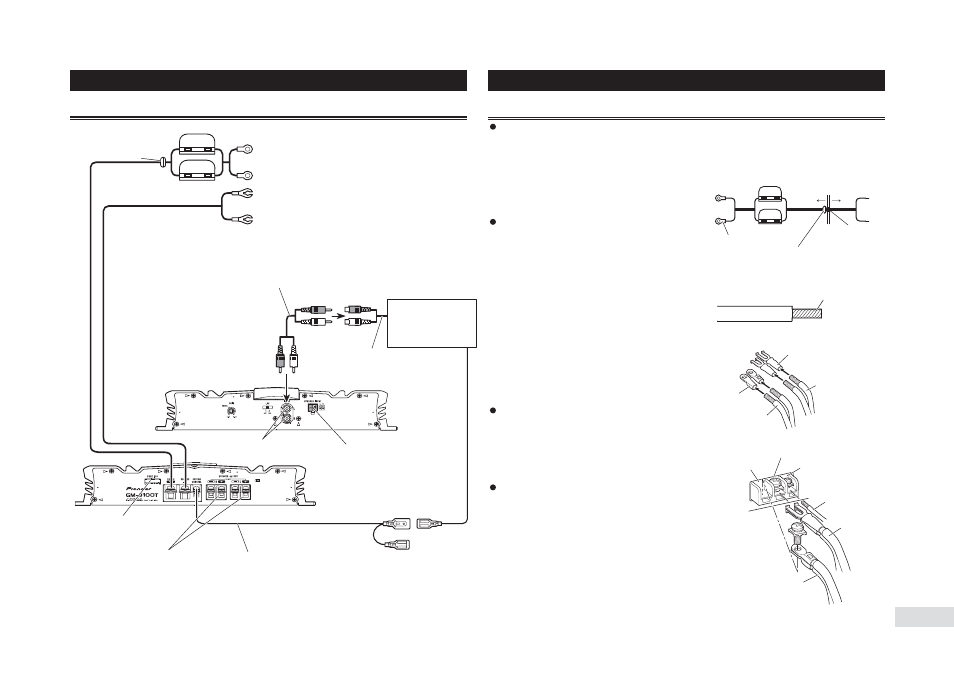

Схема соединений
Проходная
изоляционная втулка
Предохранитель (30 А)
Специальный красный провод аккумулятора (RD 223) (продается отдельно)
После выполнения всех других соединений усилителя соедините им
имеющийся на усилителе разъем для провода аккумулятора с положи
тельной (+) клеммой аккумулятора.
Провод заземления (черный) (RD 223) (продается отдельно)
Соедините с металлической деталью кузова или шасси.
Соединительные провода со штекерами RCA
(продаются отдельно)
Вход RCA
Предохранитель (30 А)
Стереосистема автомо
биля с выходными гнез
дами типа RCA
Передняя панель
Выходные гнезда RCA
Предохранитель (25 А)
Задняя панель
Соединительные провода со штекерами RCA
(продаются отдельно)
Разъем выхода на АС
Инструкции по подключению акустических
систем смотрите в разделе «Подключение
кабелей АС». Провод дистанционного управления системой (продается отдельно)
Штыревой соединитель (штекер) этого провода подключите к разъему дистанционного
управления системой на автомобильной стереосистеме («SYSTEM REMOTE CONTROL»).
Гнездовой соединитель (розетку) можно подключить к разъему релейного управления ав
томатической антенной. Если у автомобильной стереосистемы нет разъема дистанцион
ного управления системой, подключите штекер к клемме питания через замок зажигания.
Разъем для подключения АС
Смотрите раздел «Исполь
зование входа АС»
1. Проведите провод аккумулятора из
моторного отсека в салон автомобиля.
После выполнения всех других соедине
ний усилителя соедините им имеющийся
на усилителе разъем для провода аккуму
лятора с положительной (+) клеммой ак
кумулятора.
2. Скрутите концы аккумуляторного
провода, провода заземления и
провода дистанционного управле
ния системой.
3. Прикрепите наконечники к концам
проводов. Наконечники в комплекте
не поставляются.
Для обжима наконечников на концах про
водов пользуйтесь плоскогубцами.
4. Подключите провода к разъемам.
Надежно закрепите провода винтами
разъемов.
Подключение разъема питания
Обязательно пользуйтесь специальными красными проводами аккумулятора и заземления
(RD 223), которые продаются отдельно. Подключите аккумуляторный провод непосредст
венно к положительной (+) клемме автомобильного аккумулятора, а провод заземления за
мкните на массу (подключите к кузову автомобиля).
Предохранитель (30 А) Моторный
отсек Салон
автомобиля
Предохранитель (30 А)
Положительная клемма
Вставьте в это отверстие про
ходную изоляционную резино
вую втулку кольцевого типа.
Просверлите от
верстие диамет
ром 14 мм в кузо
ве автомобиля.
Скрутите
Наконечник
Наконечник
Провод заземления
Аккумуляторный провод
Разъем «GND» [Заземление]
Разъем дистанционного
управления системой
Провод дистанци
онного управления
системой
Провод
заземления
Аккумуляторный провод
Разъем питания
